双向滑动式X-Y轴手动夹钳结构

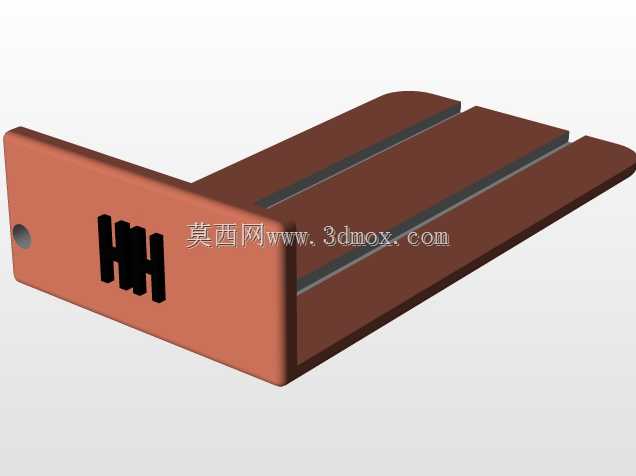

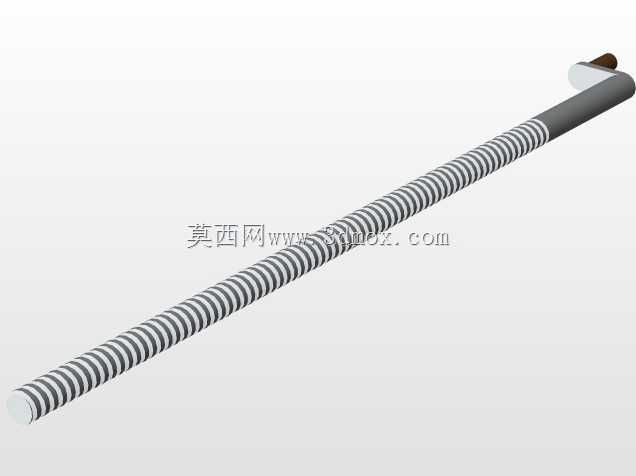

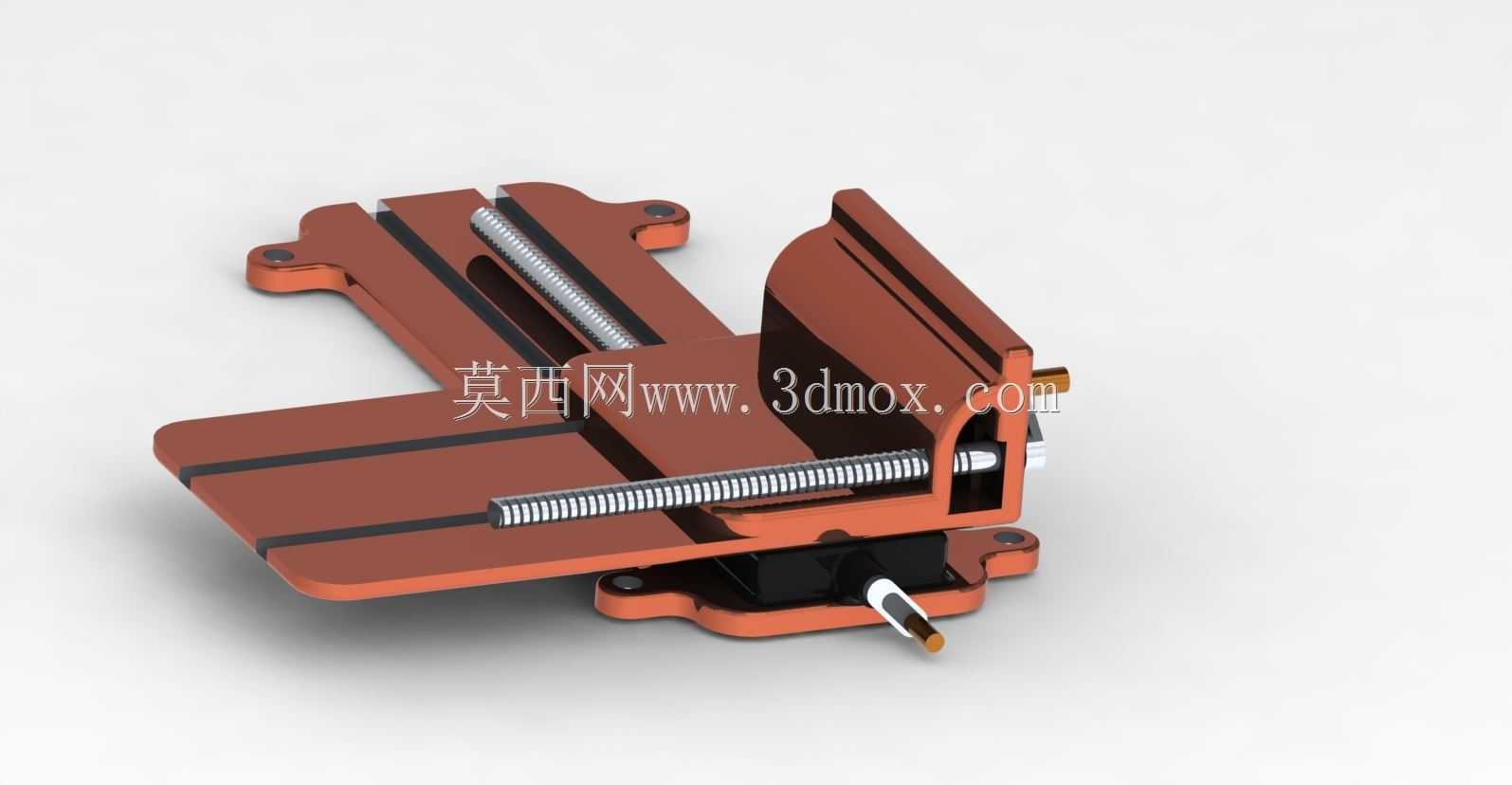

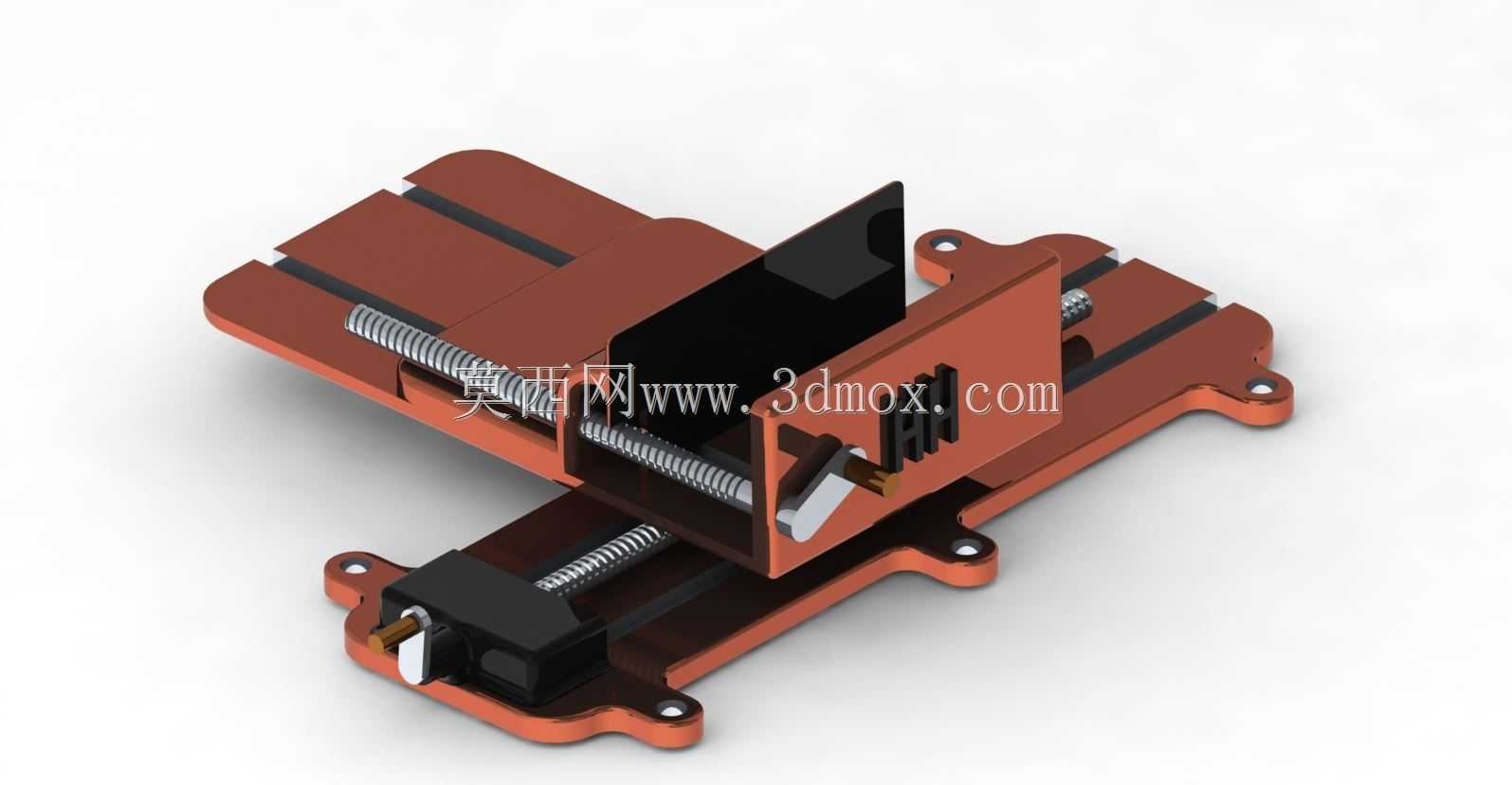

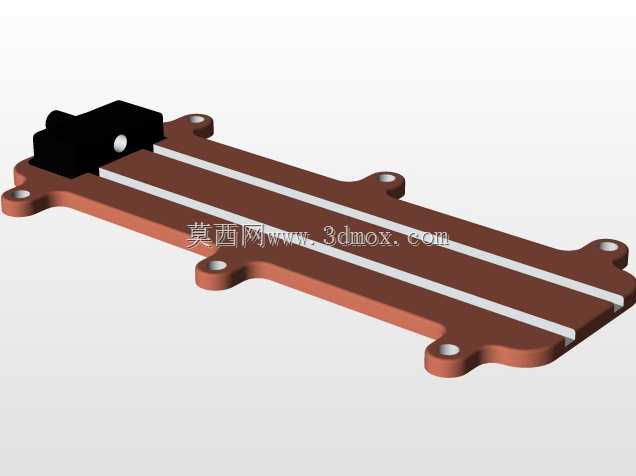

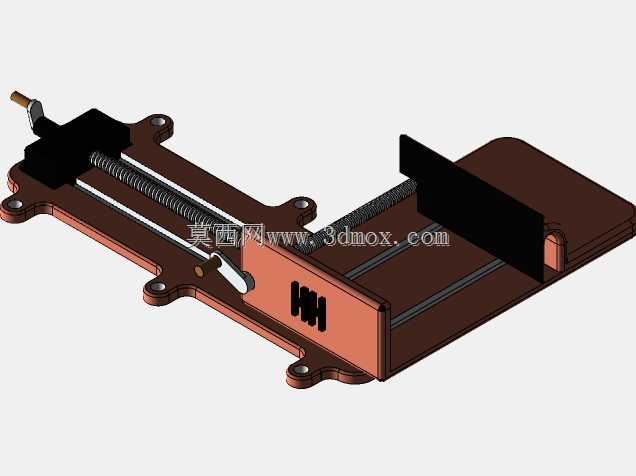

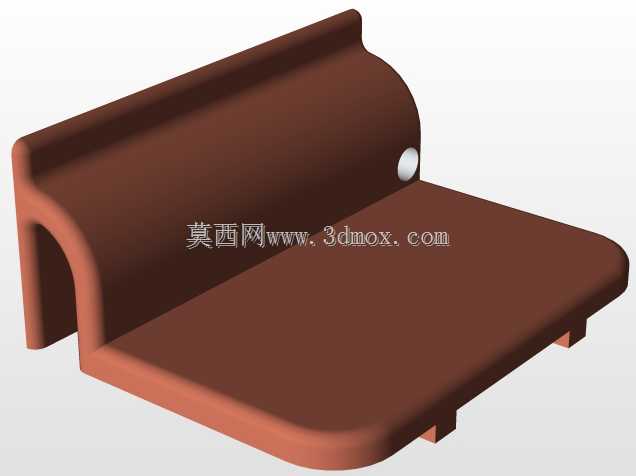

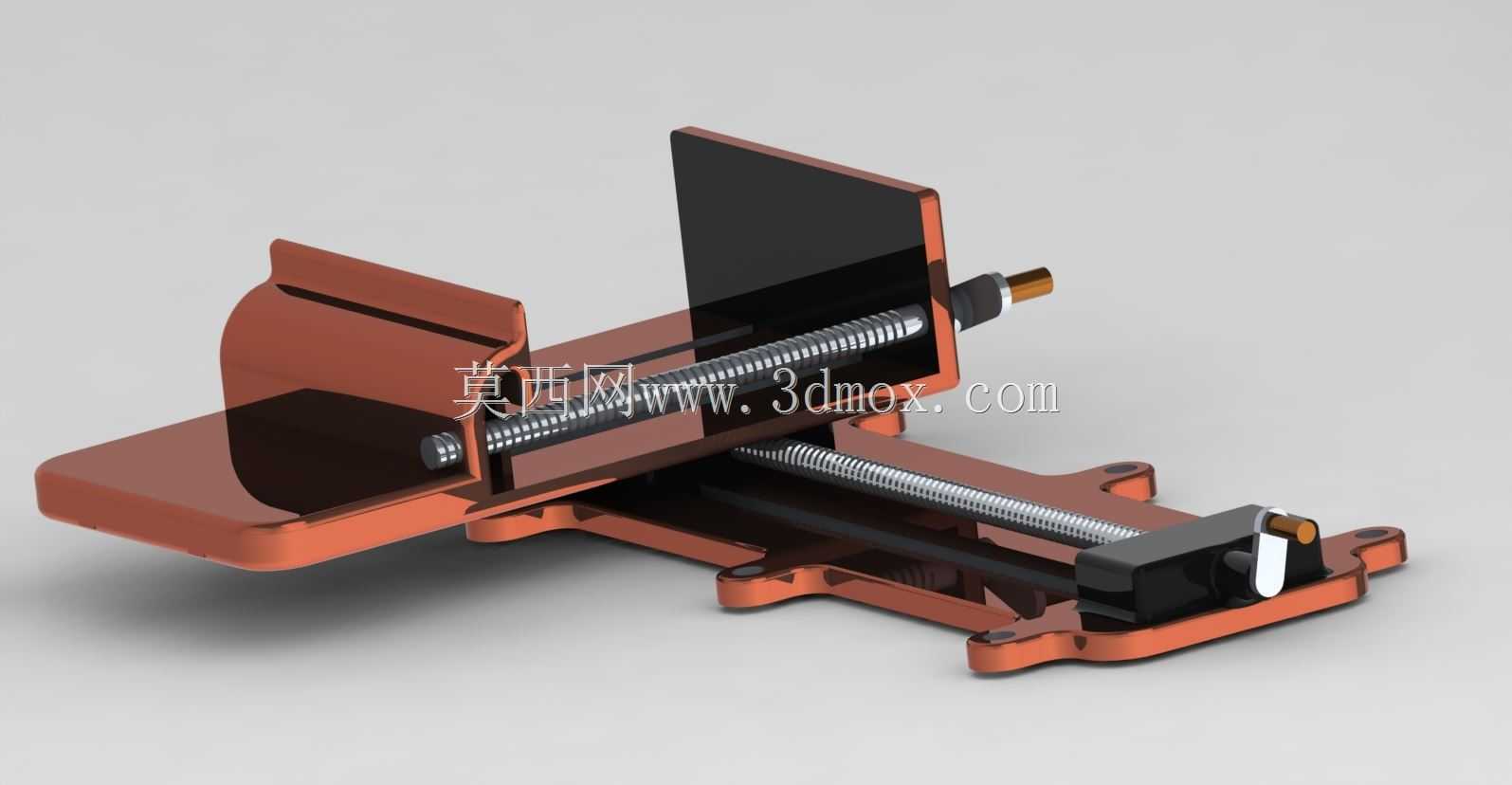

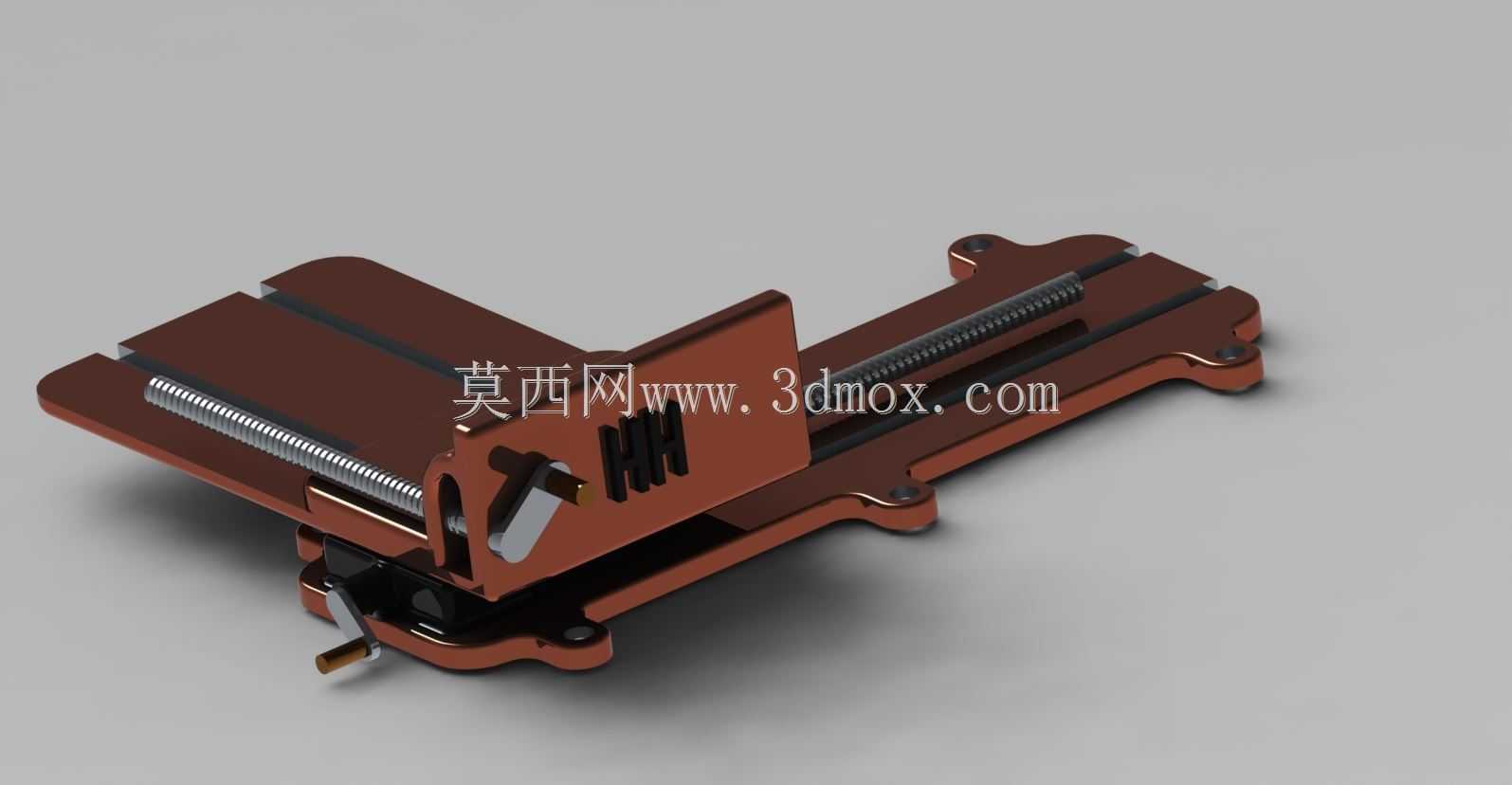

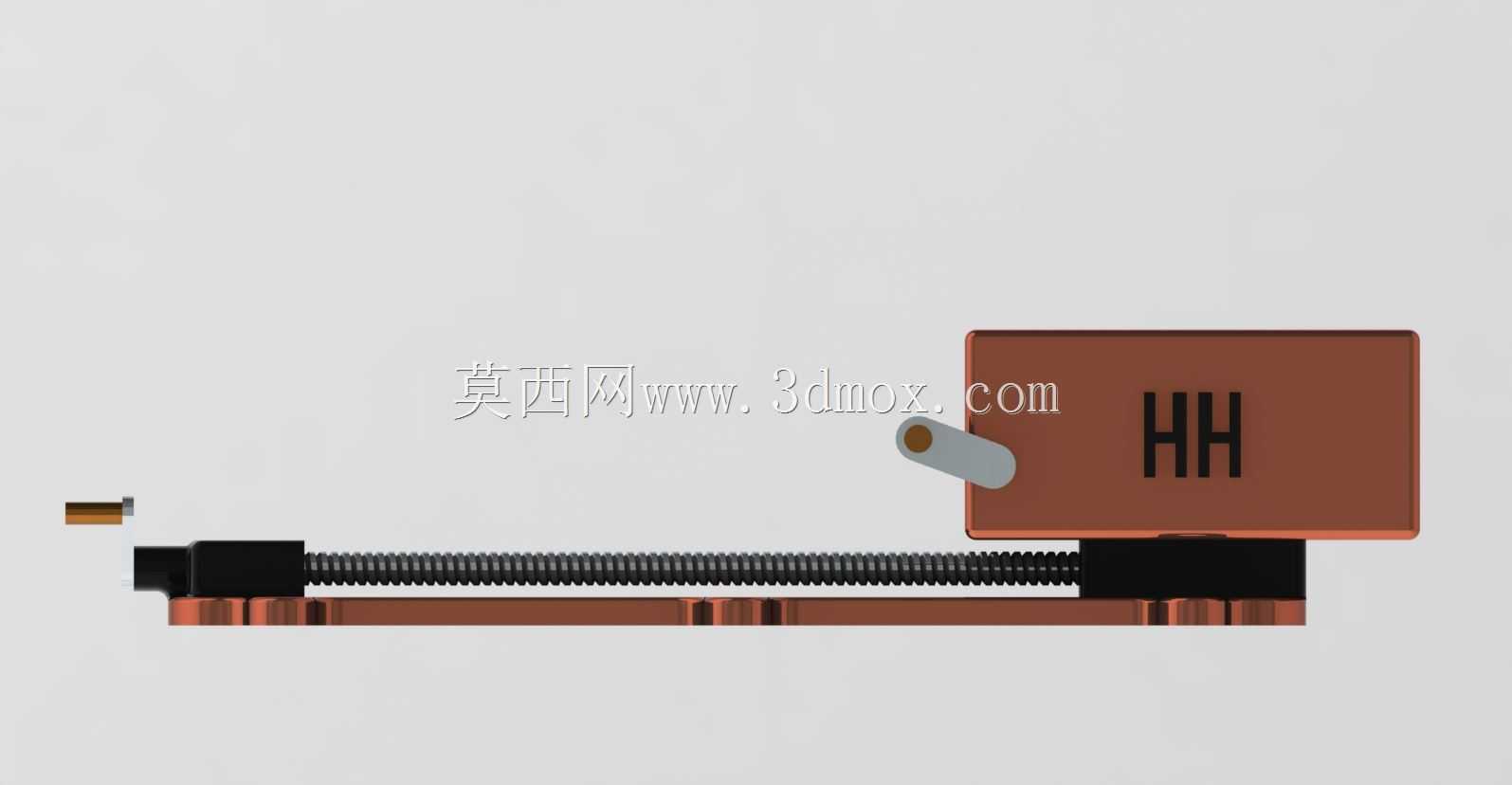

这款手动夹钳结构主要面向小尺寸工件的多工位装夹定位场景，常见于小型零件打磨、贴片组装、微型工件检测等工序的工位固定，区别于传统单轴固定式虎钳，其核心是通过两组正交布置的滑动导轨副实现X-Y两个方向的独立位移调整，可在不重新拆装夹钳本体的前提下，快速调整工件的加工观测位置，适配小批量多品种的柔性装夹需求。从结构设计逻辑来看，夹钳的两个滑动载台分别嵌套在底座的正交导向槽内，每一组载台都配套了圆柱螺旋压缩弹簧提供复位预紧力，配合端部的锁紧拨块实现位置锁定，操作时只需拨开对应方向的锁止件即可推动载台滑移，松开后靠弹簧预紧力自动保持位置，无需额外旋拧锁紧手柄，能大幅缩短单件装夹调整的辅助时间。底座采用带安装孔的法兰式外延结构，四个角位的沉头安装孔可直接通过螺栓固定在工作台台面，安装边界完全覆盖常规小型工装的安装孔位间距，不需要额外加工过渡转接板，载台的夹紧面做了防滑齿形处理，针对厚度2mm到20mm的小型硬质工件都能提供足够的夹紧摩擦力，不会在加工过程中出现工件滑移偏移。设计过程中特意将两组滑动副的运动行程做了等比例匹配，X轴与Y轴的有效行程均覆盖载台宽度的三分之二，可满足常规小型工件全表面加工的位置调整需求，弹簧的选型经过预紧力校核，既不会因为弹力过大导致操作费力，也不会因为弹力不足出现锁止后位置窜动，所有滑动配合面都预留了合理的间隙公差，既保证滑动顺畅无卡滞，也不会因为间隙过大导致调整精度超差。夹钳的整体外形采用扁平化设计，整体高度控制在较低范围，不会在加工过程中与打磨头、检测探头等执行部件产生运动干涉，载台的夹紧挡片做了可拆式设计，针对异形工件可快速更换适配的夹紧头，进一步拓展装夹适配范围，日常维护时只需定期在导向槽内添加润滑脂即可保证长期运动精度，不需要复杂的拆解保养。
