本田车型通风盘式制动卡钳总成结构

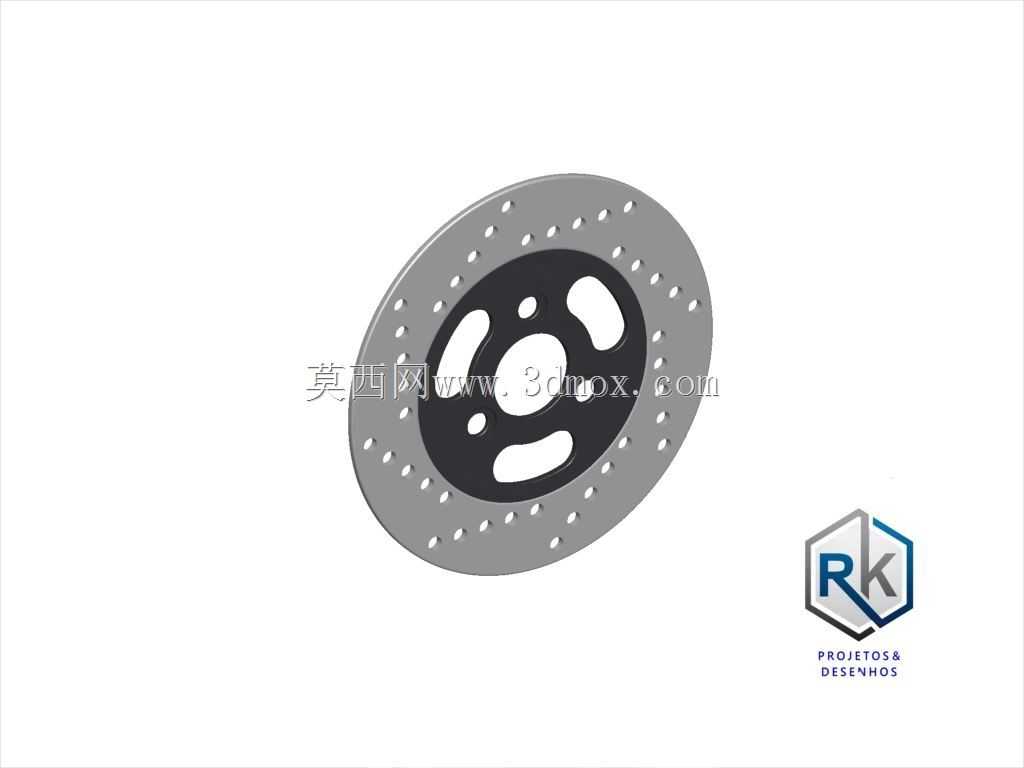

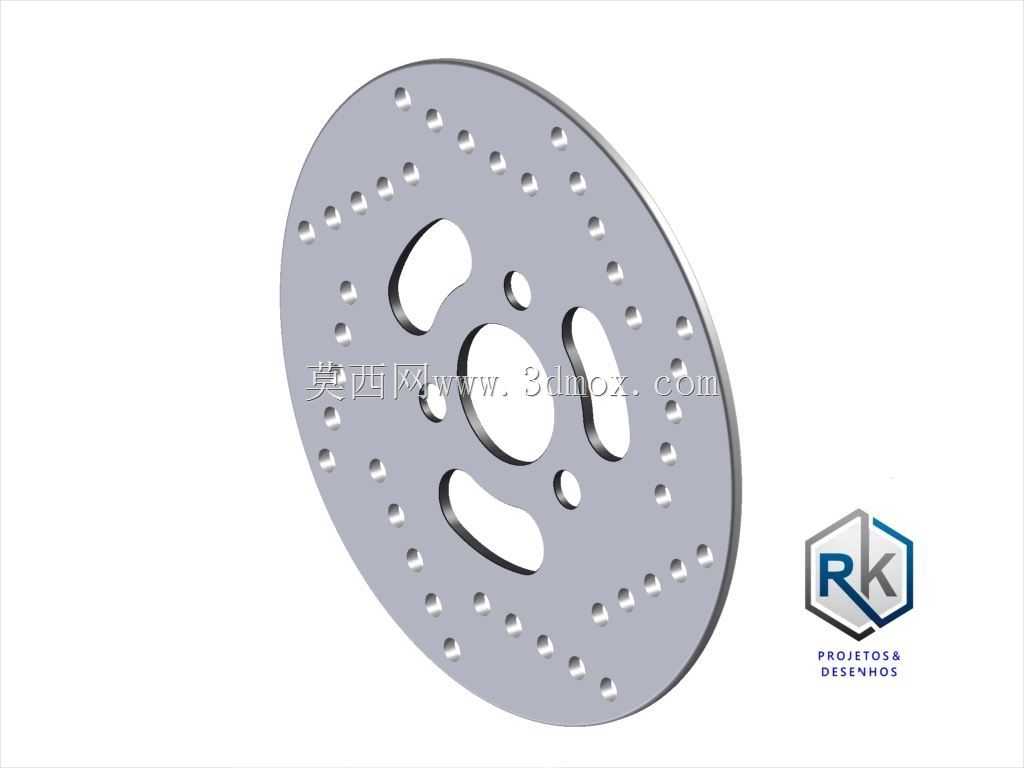

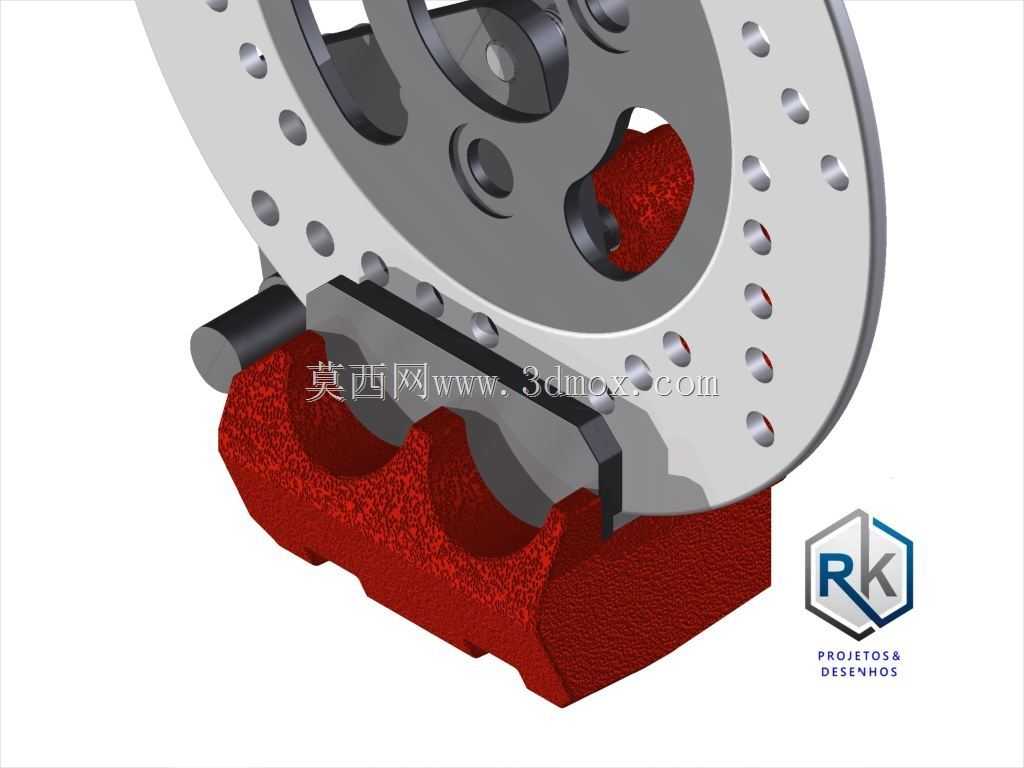

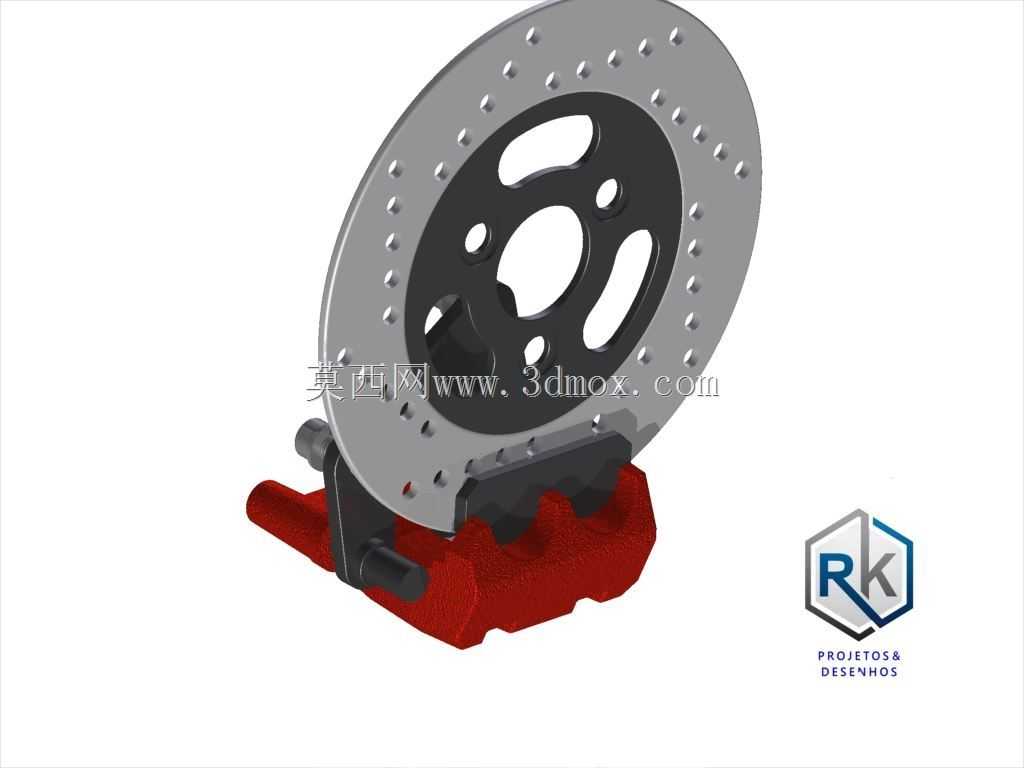

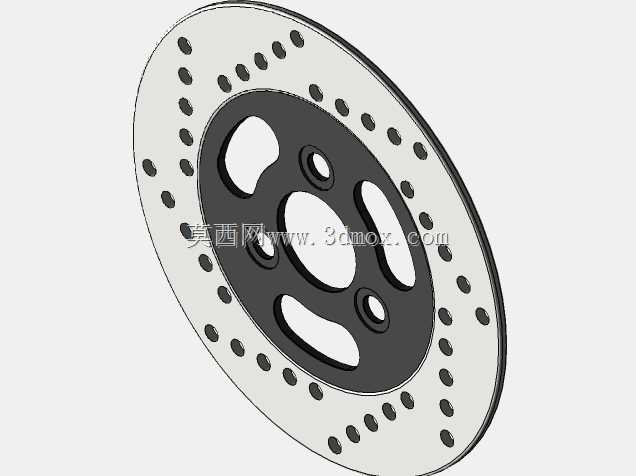

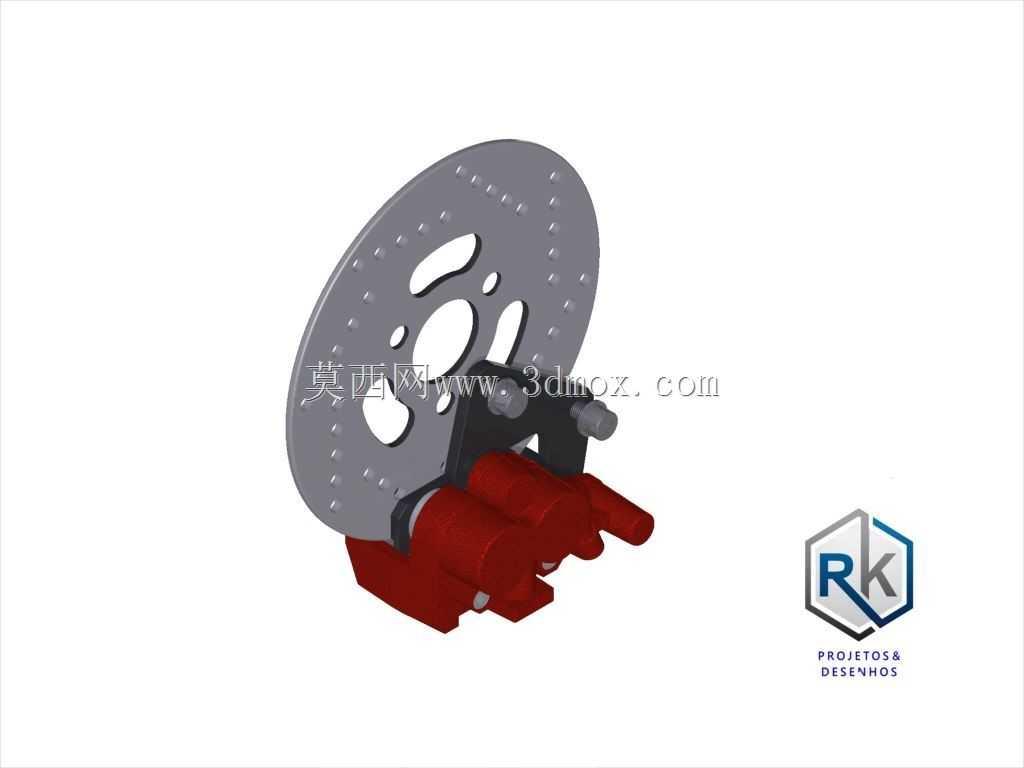

　　这套制动结构对应乘用车辆前轮的制动执行端，日常行驶中承担着车辆减速、驻车保持的核心功能，在城市拥堵路况频繁启停、高速行驶紧急制动、长下坡持续制动等场景下，都需要依靠这套结构将液压推力转化为摩擦阻力，最终实现车轮转速的可控降低。从结构组成来看，整套部件包含带钻孔散热结构的通风制动盘、浮动式制动卡钳、内置摩擦片、卡钳安装支架、制动液进油接口几个核心部分，其中制动盘采用双层通风腔体设计，盘面沿圆周方向均匀排布钻孔，既可以在制动过程中快速导出摩擦产生的热量，避免长时间高温导致的摩擦系数衰减，也能在雨天行驶时快速破除盘面水膜，缩短湿滑路面的制动响应距离。卡钳部分采用浮动式结构设计，相比固定式对向卡钳，

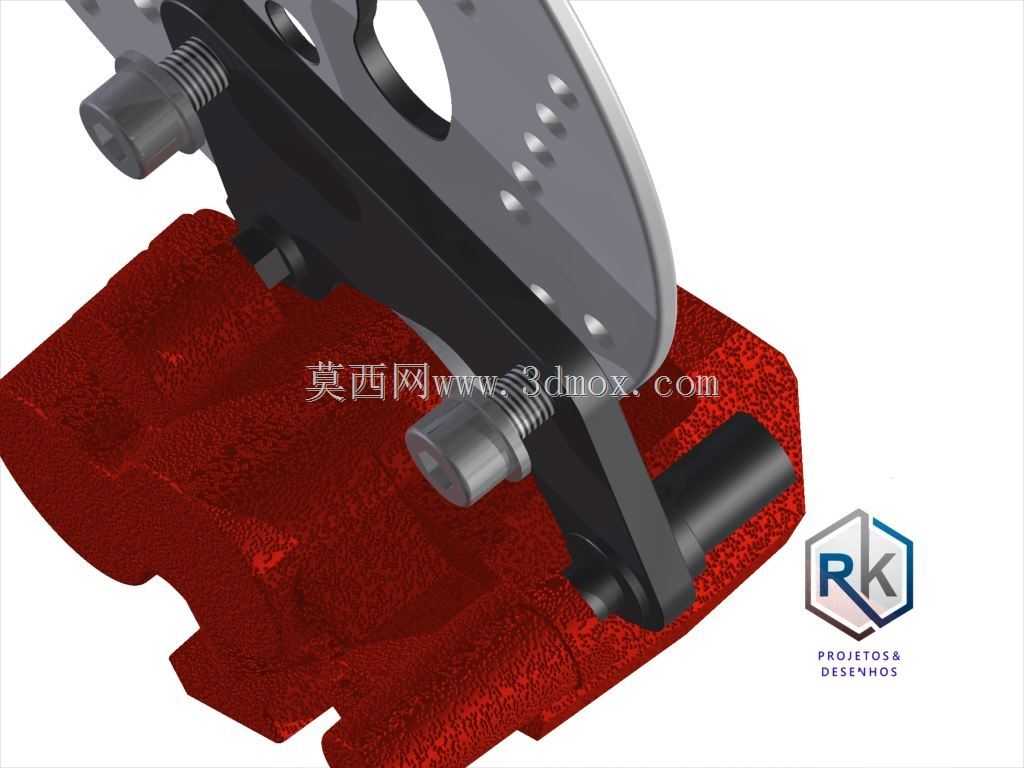

　　这种结构可以在单侧活塞推动摩擦片贴合盘面时，依靠卡钳自身的滑动导向销带动另一侧摩擦片同步压紧制动盘，不需要在卡钳两侧布置多组活塞，在保证制动力输出足够覆盖家用车型需求的前提下，有效压缩了卡钳的整体体积与重量，适配家用车型紧凑的轮舱安装空间。设计过程中首先需要匹配轮毂轴承的安装定位基准，制动盘中心的定位孔与轮毂轴头采用过渡配合，盘面的四个安装螺栓孔位置严格对应轮毂法兰的螺纹孔位，保证制动盘安装后端面跳动量控制在0.05mm以内，避免制动过程中出现踏板抖动、方向盘异常震动的问题。卡钳的安装支架固定在转向节的预设安装位上，两个导向销的轴线与制动盘端面保持严格平行，保证卡钳滑动过程中不会出现卡滞，两侧摩擦片的磨损量尽可能保持均匀。

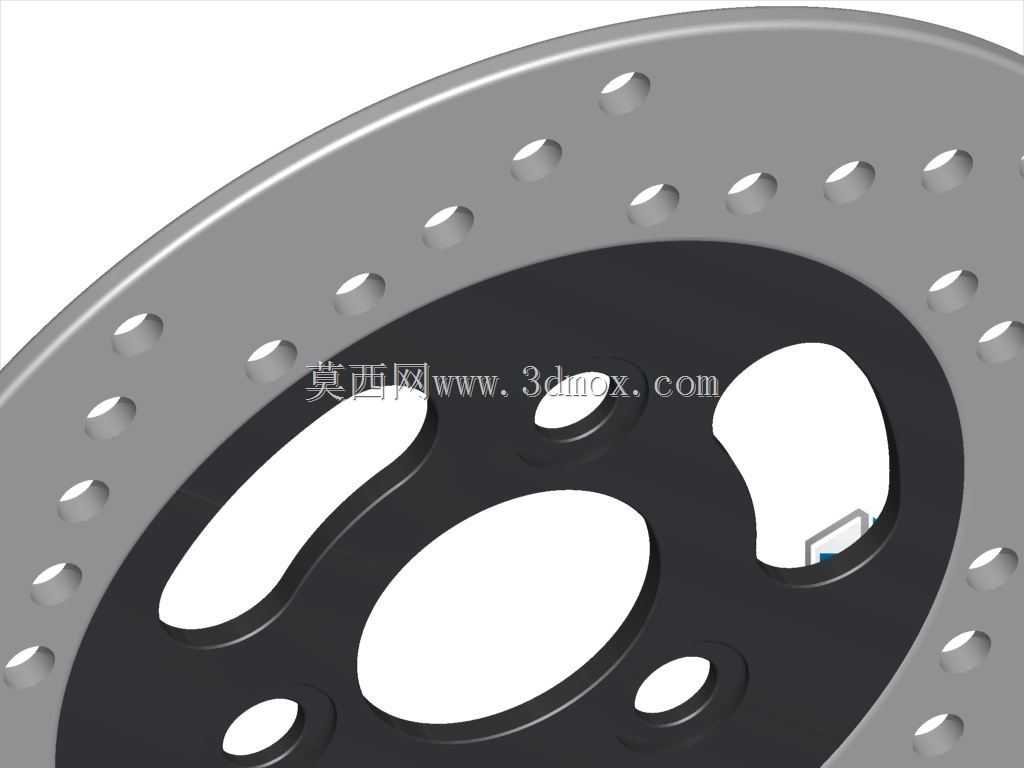

　　从安装边界来看，制动盘的外径尺寸适配15寸及以上规格的轮毂，卡钳外侧与轮毂轮辐内侧的预留间隙不小于3mm，避免车辆行驶过程中轮辐与卡钳发生运动干涉；制动盘的有效摩擦半径经过匹配计算，在制动管路输出额定液压时，能够提供足够的制动力矩，同时保证摩擦片的面压分布均匀，不会出现局部偏磨导致的异常异响与寿命缩短。摩擦片的背板与卡钳钳体之间设置有减震消音片，能够吸收制动过程中摩擦片产生的高频震动，减少制动异响的传递；卡钳本体上的放气螺钉布置在腔体最高位置，方便售后维保过程中排出制动管路内的空气，保证制动踏板的脚感坚实无虚位。制动盘表面的钻孔采用沉孔设计，避免钻孔边缘出现应力集中导致的盘面开裂，同时钻孔的排布避开了盘面的应力集中区域，

　　在保证散热效率的同时不会过度削弱制动盘的结构强度，满足长时间反复制动的强度要求。卡钳的活塞采用矩形密封圈结构，既可以保证制动过程中活塞的密封性能，避免制动液渗漏，也能在制动解除时依靠密封圈的回弹力带动活塞回位，让摩擦片与制动盘之间保持合理的间隙，减少行驶过程中的拖滞阻力，降低不必要的动力损耗与摩擦片异常磨损。整套结构的安装定位尺寸完全对应本田相关车型的原厂轮端参数，不需要额外改动转向节、轮毂等周边部件即可完成适配替换，在进行三维装配校验时，可以直接导入整车前悬架总成模型中，验证全轮跳行程、转向全角度行程下，制动总成与周边悬架部件、轮毂、轮辋之间的运动间隙，排查潜在的干涉风险，也可以基于该模型进行制动性能的仿真计算，校核不同制动压力下的制动力矩、热容量参数，为后续的性能优化、改装适配提供精准的三维数模基础。
