龙门式数控铣床整机结构三维设计

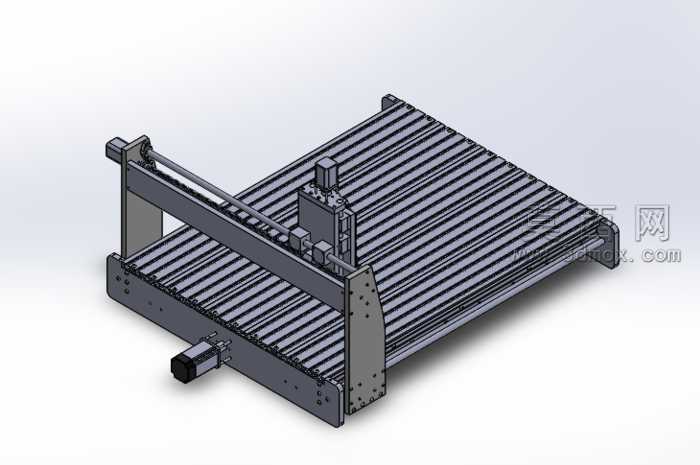

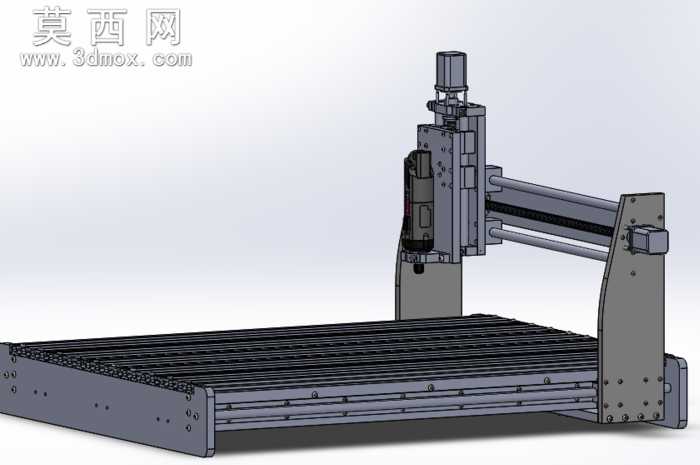

本作品为龙门式数控铣床的完整三维结构设计，采用三维参数化建模方式完成整机全零部件的构建，建模过程严格遵循机械设计规范与机床加工的实际工艺要求，完整还原了数控铣床的真实结构组成。整机采用经典定梁龙门布局，底部为一体化铸造床身基座，基座上方设置多道平行布置的T型槽工作台，工作台面经过平整化结构处理，可满足不同尺寸工件的装夹固定需求，床身内部设计有纵横交错的加强筋结构，在合理控制整机重量的前提下大幅提升结构刚性，降低机床运行过程中的振动幅度。两侧立式立柱通过高强度螺栓与床身基座刚性连接，立柱之间架设横向横梁导轨组件，横梁上配置可沿横向做直线运动的滑鞍部件，滑鞍上安装垂直方向的滑枕结构，滑枕末端搭载主轴安装座，可适配不同规格的铣削主轴单元，实现X、Y、Z三个轴向的进给运动传动。建模过程中对所有运动部件的装配关系进行了精准约束，完整还原了导轨滑块副、丝杠传动副、螺栓连接副的实际配合状态，各零部件的材质根据实际使用场景进行了区分设置：床身、立柱、滑枕等大型结构件采用灰铸铁材质，呈现哑光深灰金属质感；导轨、丝杠等传动部件采用轴承钢材质，带有精磨加工后的金属光泽；紧固件、连接块等小型零件采用标准钢材材质，不同材质的视觉区分清晰，可直观呈现各部件的功能属性。设计过程中充分考虑了机床的运动行程合理性，对各轴的运动极限位置进行了结构校验，避免出现运动干涉问题，同时兼顾了整机的维护便利性，对主轴安装位、传动部件的拆装空间做了预留设计。整机结构完整，涵盖了从床身基座、龙门框架、传动组件到主轴安装单元的全部结构，可用于数控铣床的结构原理展示、运动仿真分析、后续工程图纸导出以及相关机床设计的参考使用，完整呈现了中小型龙门数控铣床的典型结构方案，建模精度满足机械设计的通用要求，各零部件的尺寸比例符合行业通用设计规范。
