DIY手动式金属板材折弯加工装置

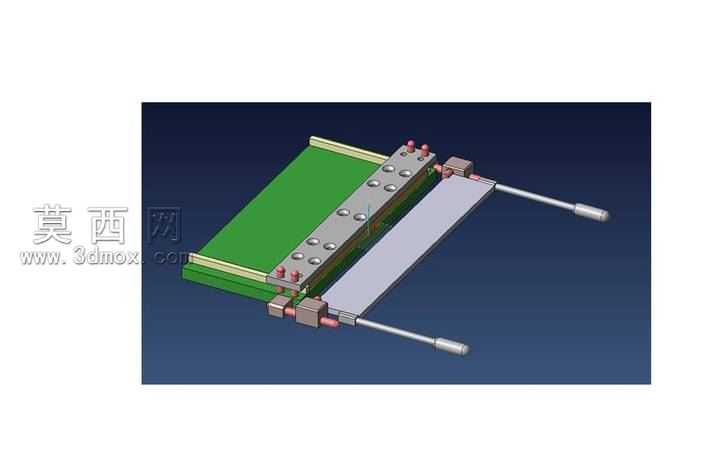

该作品为面向DIY场景设计的手动金属板材折弯装置，整体采用三维建模软件完成全参数化结构设计，建模过程中对每一处装配间隙、运动行程都做了精准的尺寸约束，确保各部件装配后无干涉、动作顺畅。模型渲染阶段采用哑光金属材质模拟机身主体的钢制构件，对定位螺杆、调节旋钮等外露操作件做了金属光泽质感处理，工作台面的板材放置区采用哑光绿色耐磨材质模拟实际加工中的防护垫层，折弯压合部位做了细微的倒角与表面粗糙度质感表现，整体渲染效果清晰还原了装置的真实外观与操作状态。从结构设计来看，该装置采用对称式双导杆导向结构，两根平行的光滑导杆贯穿滑动压座，保证压合过程中压座始终保持水平姿态，不会出现偏斜导致折弯角度不均的问题；压座上均匀布置多组锁紧定位螺栓，可根据待加工金属板材的厚度、宽度灵活调整压合力度与压紧范围，适配不同规格的薄板金属加工需求；导杆末端设置防滑操作手柄，符合手动操作的人机工程学设计，操作人员握持施力时可平稳推动压座完成折弯动作；装置的固定基座设置有定位挡边，可快速对齐待加工板材的折弯基准线，无需反复测量定位即可保证折弯尺寸精度。设计思路上，该装置摒弃了大型工业折弯设备的复杂液压、电控结构，全部采用纯机械手动结构，整体零部件数量少、加工难度低，普通DIY爱好者即可利用常见的金属型材、标准紧固件完成实物制作，成本低廉且维护简单；结构设计充分考虑了小型金属板材折弯的实际需求，针对薄金属板折弯时容易出现的压痕、角度偏差问题，在压合接触面做了加宽平整处理，避免局部压强过大损伤板材表面，同时双导杆的导向结构可保证折弯线全程平直，不会出现折线弯曲的问题；模型完整还原了所有装配细节，从螺栓的螺纹细节到导杆的限位结构都做了精细化建模，可直接用于指导实物加工装配，也可作为小型钣金加工工装设计的参考案例，适配日常五金加工、手工模型制作等场景下的小型金属板材折弯需求，无需复杂动力源即可完成常见厚度金属薄板的直角、特定角度折弯作业。
