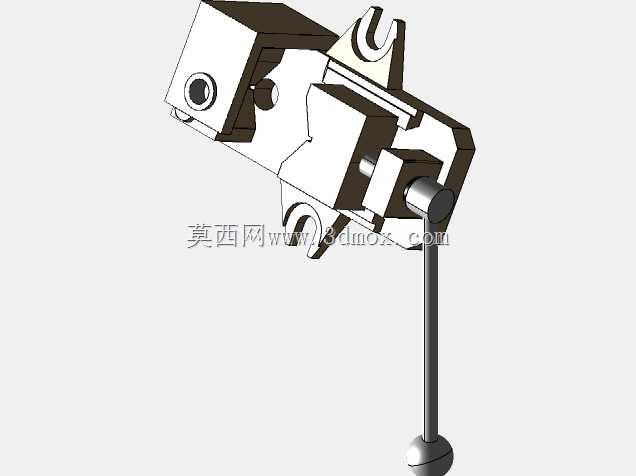

钻床加工用精密定位钻孔夹具结构

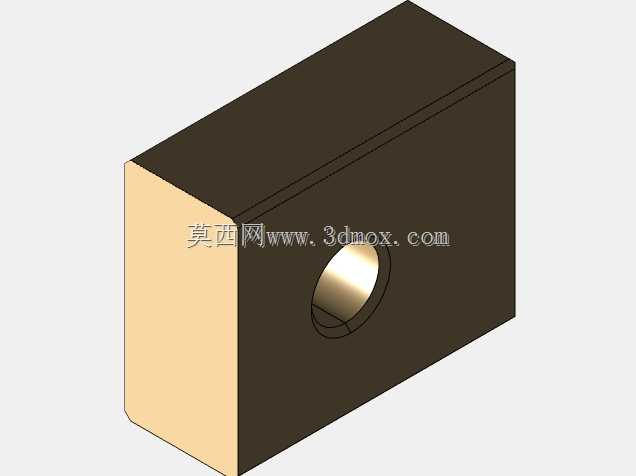

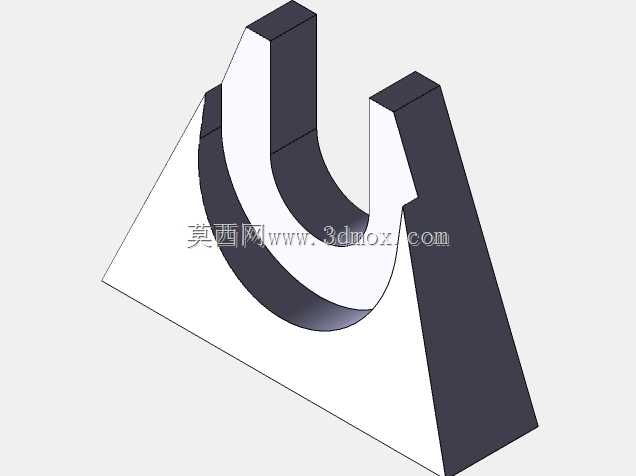

　　在机械加工的钻削工序场景里，钻孔夹具的核心价值是替代人工划线找正的低效作业模式，直接决定批量孔加工的位置精度、同轴度与加工效率，这套钻模结构针对小型异形零件的钻孔工序设计，适配台式钻床、立式钻床的常规加工工位，可直接固定在钻床工作台的T型槽上完成装夹作业。从实际加工需求出发，这套夹具的设计逻辑完全围绕钻削工序的受力特点展开：钻削过程中刀具会对工件产生轴向进给力与周向切削扭矩，因此夹具的夹紧单元采用了对称式的楔形压块结构，压块的夹持面做了与工件外形匹配的仿形轮廓，避免装夹时工件出现局部压痕或装夹变形，同时夹紧力的作用点直接对准钻削位置的支撑区域，防止钻削过程中工件出现振颤导致孔壁粗糙度超标、钻头崩损的问题。

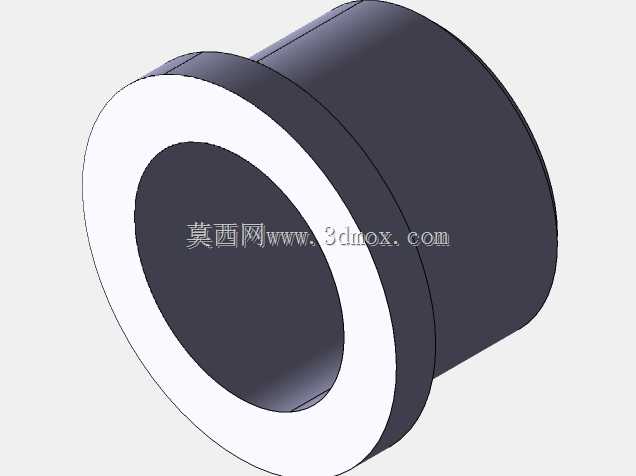

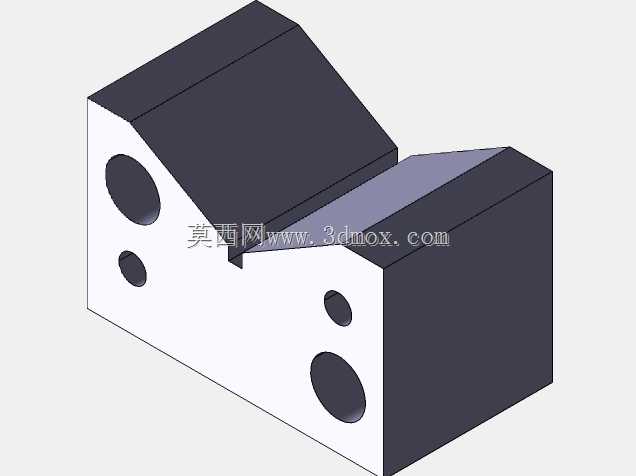

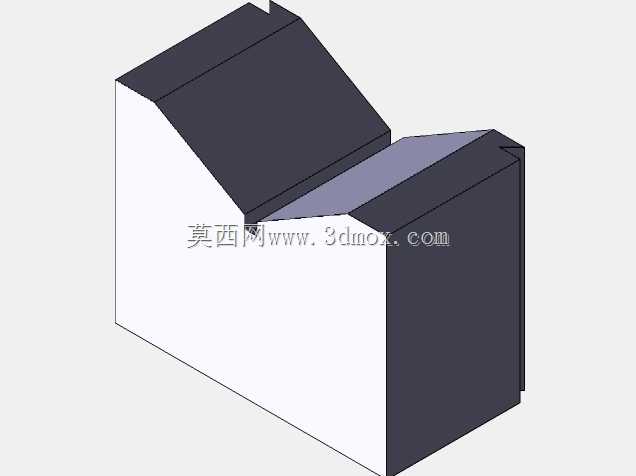

　　整套夹具的主体支撑部分采用分体式装配结构，底座部分预留了与钻床工作台连接的安装孔位，安装边界可适配多数中小型钻床的工作台尺寸，不需要额外制作过渡连接板即可完成装夹；导向单元设置了快换钻套结构，钻套与钻模板的配合采用H7/h6的间隙配合，可根据不同加工孔径快速更换对应规格的钻套，钻套的端面与工件加工面预留了合理的排屑间隙，既保证钻头切入时的导向精度，又避免钻屑卡在钻套与工件之间刮伤已加工表面。夹具的定位结构遵循六点定位原理，针对待加工零件的设计基准设置了对应的定位面与定位销，完全消除工件的六个自由度，保证每一次装夹的位置一致性，批量加工时不需要逐件找正，可将单工件的装夹辅助时间压缩到传统划线找正作业的五分之一以内；

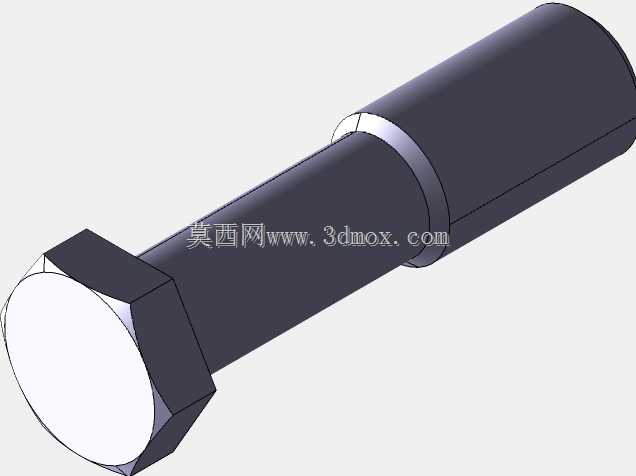

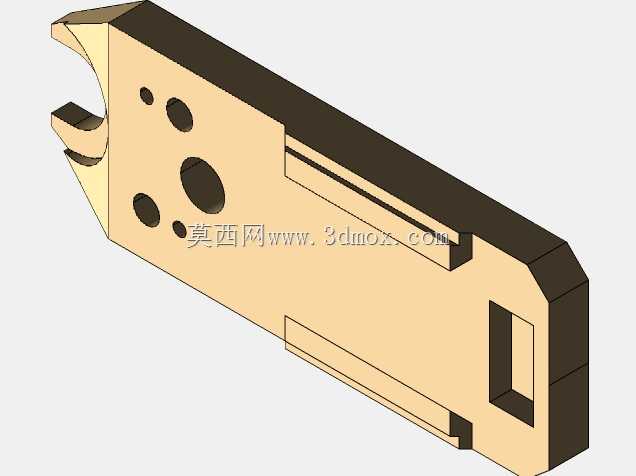

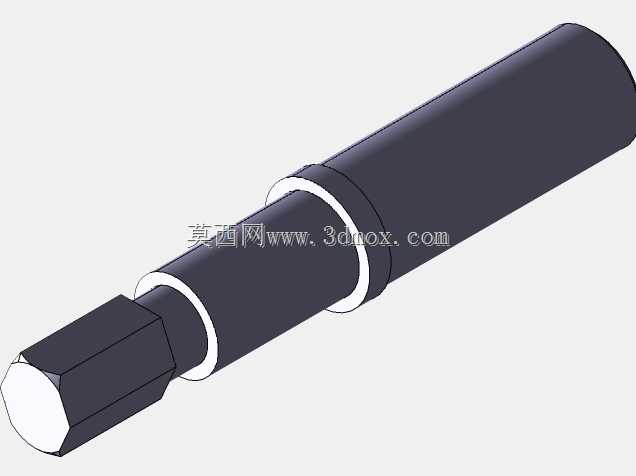

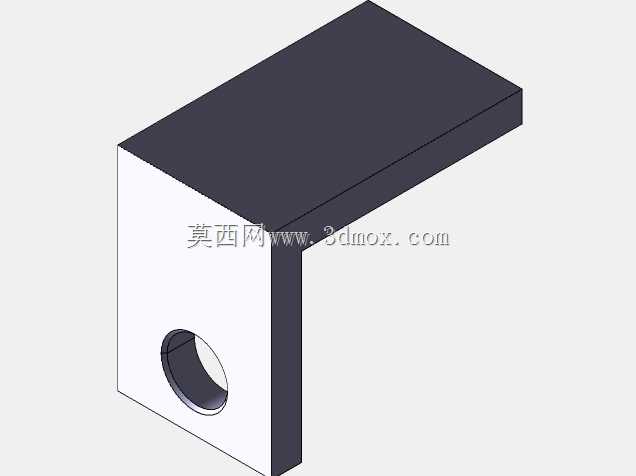

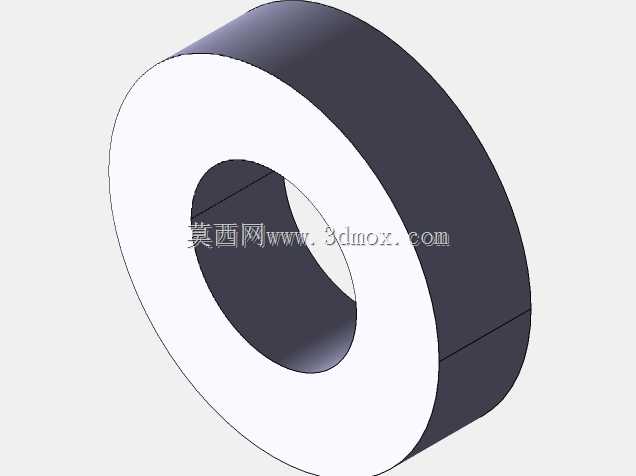

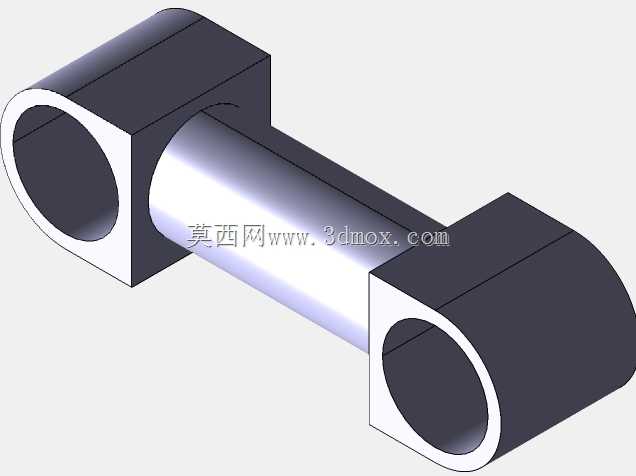

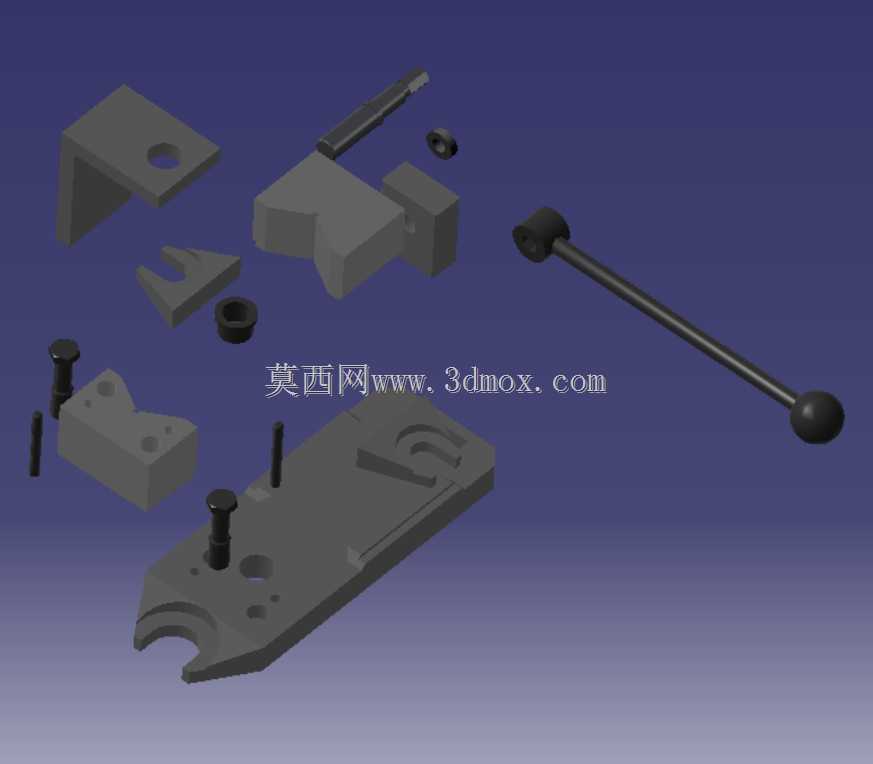

　　夹紧操作采用了偏心轮式的快速锁紧结构，操作人员只需要扳动锁紧手柄即可完成工件的夹紧与松脱，不需要额外使用扳手等工具拧紧螺栓，大幅降低操作工人的劳动强度，适合中小批量零件的连续加工作业。从结构细节来看，这套钻模一共包含十四个独立的装配零件，每个零件的结构都做了工艺性优化：所有需要配合的安装面都预留了合理的加工公差，非配合面做了倒角去毛刺处理，避免装配时出现干涉问题；钻模板与支撑座之间采用圆柱销定位、螺栓紧固的连接方式，长期使用出现磨损后可以快速拆解更换磨损件，不需要整体报废夹具，有效降低工装的维护成本。在实际使用场景中，这套夹具可适配传感器类小型金属零件的径向孔、轴向孔加工工序，加工出的孔位位置公差可稳定控制在0.1mm以内，

　　完全满足常规机械零件的装配精度要求；夹具的整体外形紧凑，不会占用过多的钻床工作台空间，同一台钻床上可同时安装多套同类型夹具完成不同规格零件的加工切换，切换过程只需要松开工作台的压紧螺栓即可完成位置调整，适配多品种小批量的柔性加工需求。设计过程中还充分考虑了排屑问题，夹具的支撑座上预留了排屑缺口，钻削产生的铁屑可以顺着缺口直接落到钻床的排屑槽内，不会堆积在夹具定位面上影响后续装夹的定位精度；所有操作手柄的位置都设置在操作人员的顺手侧，装夹工件时不需要将手伸入钻削区域，可有效避免钻削加工过程中的操作安全隐患。
