手动式型材弯曲加工工装结构设计

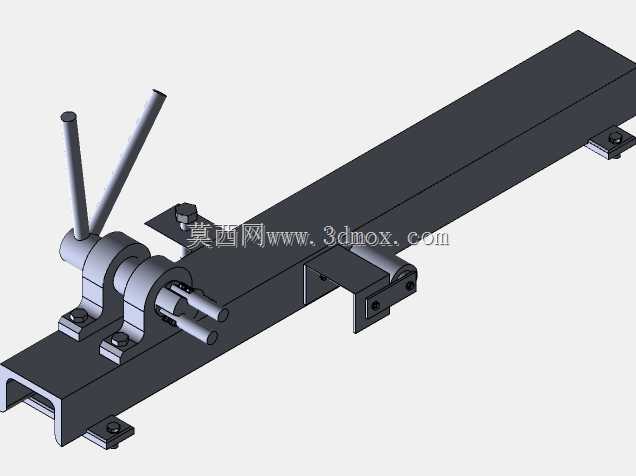

　　在小型五金加工、户外护栏制作、小规模金属构件预制的作业场景里，这类手动型材弯曲设备的应用覆盖度非常高，不同于大型数控弯管设备需要占用固定工位、配套电力与液压管线，该类手动设备可直接固定在工作台面或者现场临时搭建的型钢基座上，适配现场零散的小批量型材弯曲作业需求，尤其适合管材、小型扁钢、细圆钢的小曲率弯曲加工，无需复杂的参数调试，操作人员通过手动操作手柄即可完成进给与弯曲动作，作业灵活度远高于大型成型设备。从结构设计逻辑来看，整套设备以槽钢作为主体承载基座，基座上预留了多个螺栓安装孔，可通过T型螺栓或者膨胀螺栓将设备牢牢固定在安装面上，避免弯曲作业时设备出现位移影响成型精度。基座上方设置的双组压轮支座是核心的受力承载部件，

　　支座通过螺栓与基座刚性连接，压轮的型面根据待加工型材的截面轮廓做了适配设计，可避免弯曲过程中型材表面出现压痕或者截面变形，操作端的双杠杆手柄设计充分利用了杠杆增力原理，操作人员无需施加过大的手动力即可输出足够的弯曲力矩，降低长时间作业的劳动强度。设备的进给定位结构设置在压轮组的侧方，可根据需要的弯曲半径调整型材的进给定位位置，手动旋动进给结构即可推动型材沿压轮型面进给，逐步完成指定角度的弯曲成型，整个过程无需额外的动力输入，完全依靠机械结构的力传递完成作业。从安装边界来看，整套设备的基座长度适配常规工作台的安装尺寸，安装时仅需要保证基座固定面的平面度误差在合理范围内，避免支座安装出现倾斜导致压轮不同轴，影响弯曲成型的精度。

　　在实际作业过程中，该设备可完成0到180度范围内的任意角度弯曲，操作人员可根据工件的角度要求随时停止进给，比对角度样板确认成型尺寸，对于小批量定制化的金属构件加工来说，这种作业模式的调整成本极低，不需要针对不同弯曲角度更换模具或者重新编程，仅需要调整定位挡块的位置即可适配不同规格的型材加工。结构设计上充分考虑了手动作业的受力特性，所有受力铰接点都做了耐磨衬套设计，可降低长期使用的磨损量，延长设备的使用寿命，压轮部件采用可拆卸式设计，当需要加工不同截面的型材时，仅需要更换对应型面的压轮即可，无需对整套设备的主体结构做改动，拓展了设备的加工适配范围。在日常维护层面，该设备没有复杂的液压、电气元件，仅需要定期在铰接转动部位加注润滑脂，

　　检查固定螺栓的预紧力即可，维护成本极低，非常适合小型加工门店、现场施工班组、教学实训场景使用，既可以满足实际生产的加工需求，也可以作为金属冷成型工艺的实训教具，帮助从业者理解型材弯曲的受力原理与成型过程。不同于动力驱动的弯曲设备，手动结构的设计完全规避了电气故障、液压泄漏等问题，在无供电的野外作业场景下也可以正常使用，适配的作业场景更加多元。在结构细节处理上，操作手柄的握持部位做了防滑处理，避免操作人员施力时出现打滑，基座的端部做了倒角处理，避免安装和搬运过程中出现尖锐边角划伤的问题，所有连接螺栓都采用标准件，后期更换维护时配件获取难度极低，不需要定制特殊规格的紧固件。
