框架式传感检测执行工装结构设计

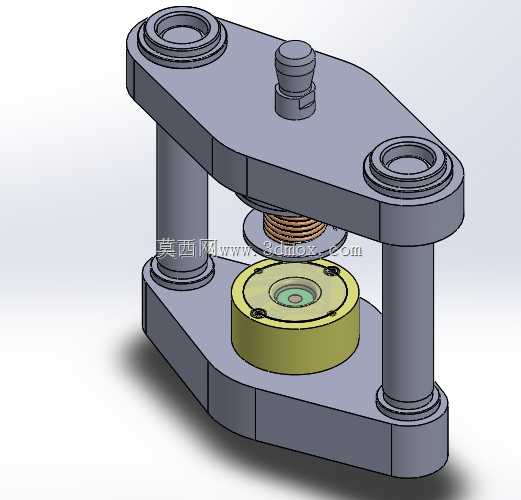

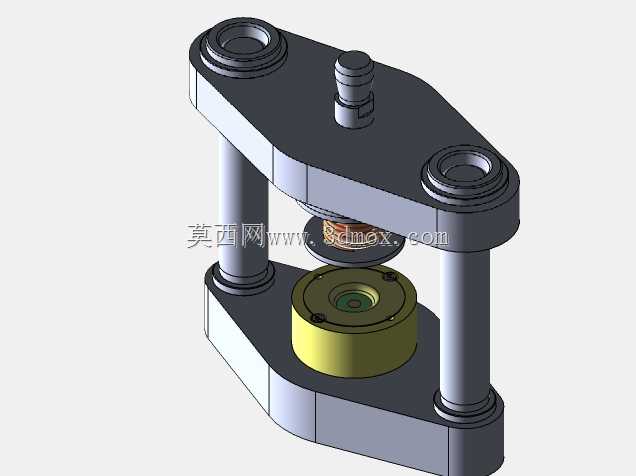

　　这套框架式结构主要面向精密零部件的在线检测与压装复合工序场景，常见于小尺寸精密零件的装配工位，可集成在自动化流水线的定点工位，完成待加工件的定位、参数检测以及辅助压装动作，替代传统人工装夹检测的低效作业模式，适配多品种小批量的柔性生产需求。从结构布局来看，整体采用双侧立式支撑梁搭配上下安装板的龙门框架形式，这种布局的优势在于两侧支撑受力对称，顶部执行组件的下压动作不会产生偏载力矩，能保证作用在工件上的作用力始终沿竖直轴线方向，避免压装或检测过程中工件出现侧倾偏移。底部的定位基座采用分体式镶块设计，不同规格的待检测工件可通过更换对应型面的镶块实现快速换型，基座中心预留的通孔可兼容工件底部的出线或者顶出需求，

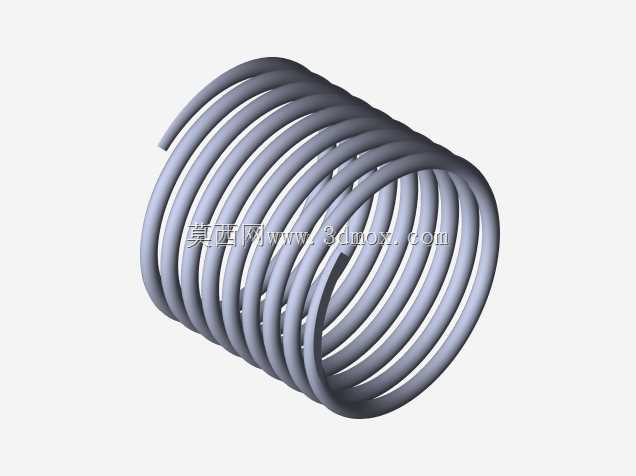

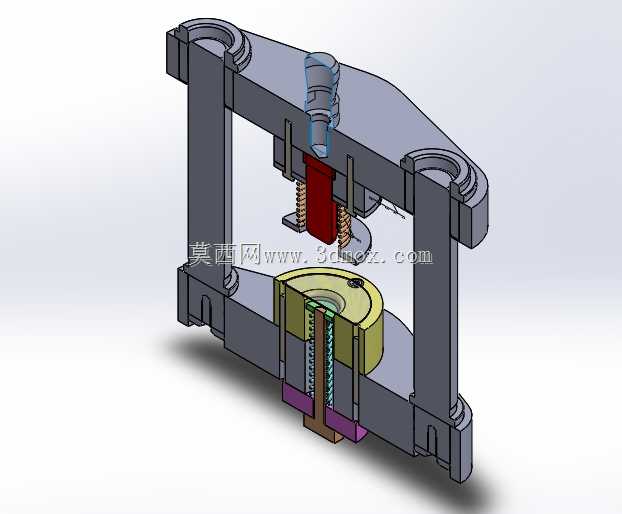

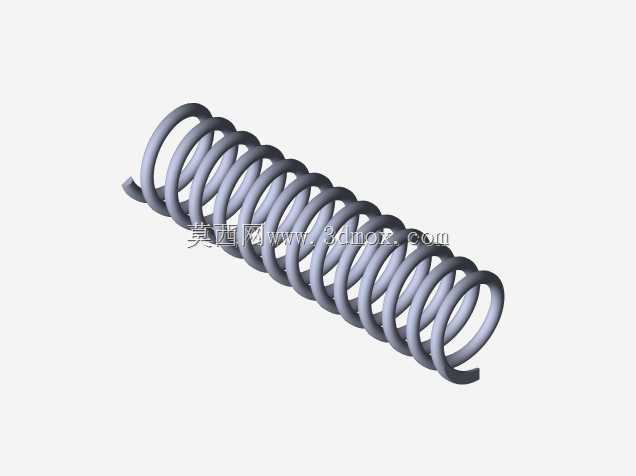

　　周边布置的定位销孔可直接将整套工装固定在标准工作台面或者流水线的工装板上，安装边界的孔位间距适配主流的工业铝型材工作台安装规格，不需要额外加工过渡连接板即可完成固定。顶部的执行端集成了传感检测模块与弹性压头，压头周边布置的圆柱螺旋压缩弹簧主要起到缓冲作用，避免刚性下压对工件表面造成压伤，弹簧的预紧力可通过顶部的调节螺母进行调整，适配不同材质工件的压装力需求，传感模块可实时采集压头的下压位移以及接触压力数据，将信号传输给后端的控制系统，判断工件的装配尺寸是否合格，同时也能在压装力超过阈值时触发停机保护，避免工件或者工装结构损坏。中部的定位组件采用开合式结构，一侧通过铰接轴连接在框架立柱上，另一侧设置快锁结构，

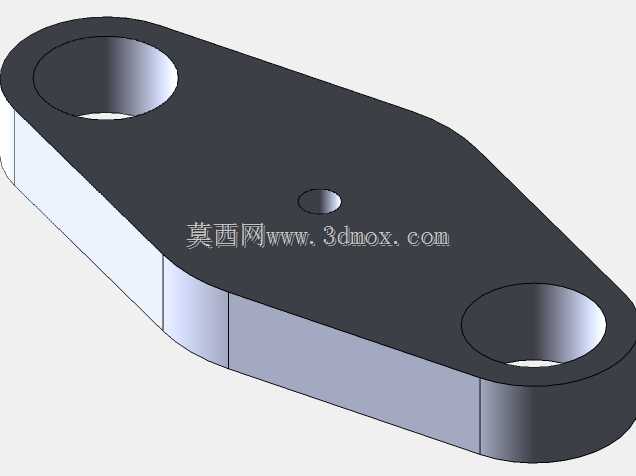

　　工件放置到位后可快速扣合实现径向定位，开合式的设计相比整体式定位套更方便工件的上下料，尤其是针对带侧向出线或者凸台的异形工件，不需要沿轴向长距离套入即可完成装夹，能有效缩短单工位的作业节拍。结构中所有的滑动配合面都预留了润滑脂加注槽，长期运行时可定期加注润滑脂降低磨损，导向部位采用铜套作为滑动轴承，相比钢制直接配合能降低摩擦系数，同时避免长时间运行出现咬合拉伤的问题。整套结构的受力部件都做了加强筋设计，两侧支撑梁的截面采用凹槽型结构，在保证整体刚性的前提下尽可能降低结构自重，顶部安装板的厚度根据最大压装载荷做了刚度校核，满载荷工况下的最大变形量控制在0.02mm以内，能满足精密检测与压装的精度要求。在实际产线应用中，

　　这套工装可搭配气动或者电动驱动单元实现自动化作业，不需要人工手动操作压合动作，操作人员仅需完成工件上下料即可，传感模块采集的数据可直接接入产线的MES系统，实现每个工件的检测数据可追溯，适配精密零部件生产过程中的质量管控需求。结构中所有的紧固件都采用标准内六角圆柱头螺钉，易损件比如弹簧、铜套、定位镶块都采用标准化规格，后期维护更换时不需要单独定制加工，可降低设备的运维成本。
