单缸内燃机曲柄活塞配气传动结构

　　这套结构是单缸往复式内燃机核心动力传递与配气执行的集成组件，日常在小型通用动力设备、摩托类动力单元、教学演示教具中都能见到这类结构的实际应用，它承担着将燃料燃烧产生的热能转化为旋转机械能，同时精准控制进排气时序的核心作用，是内燃动力单元里最基础也最核心的机械构成部分。

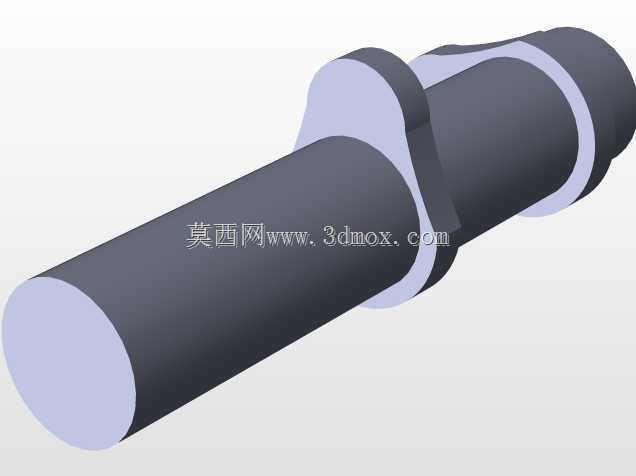

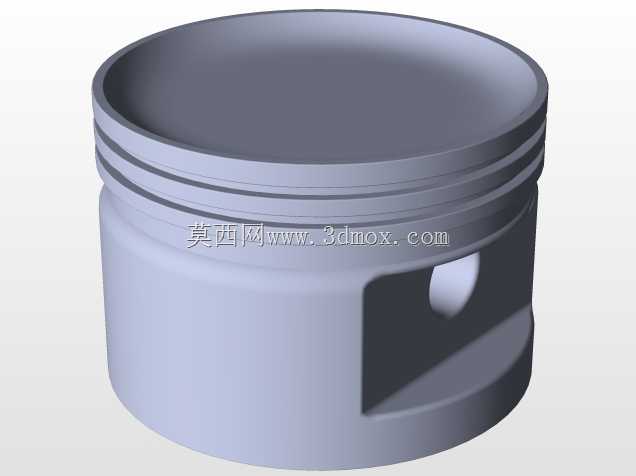

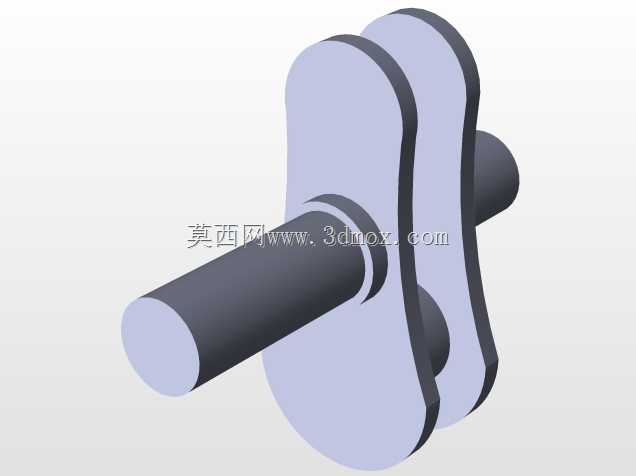

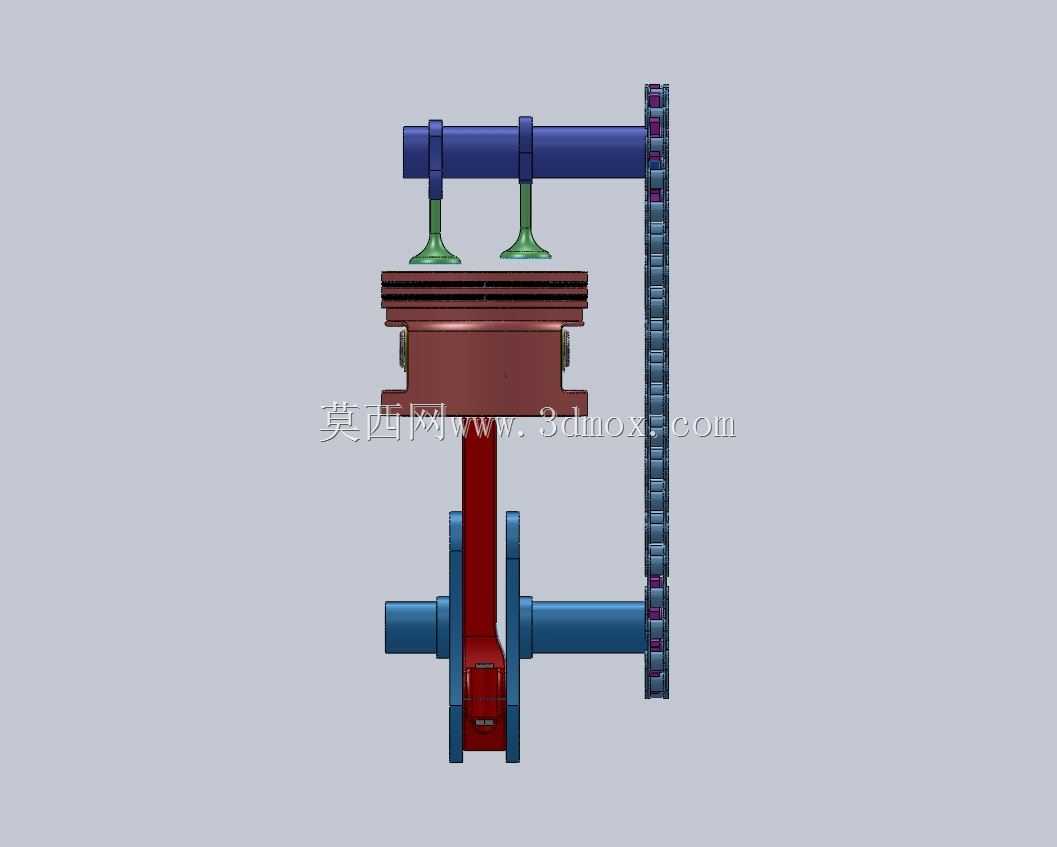

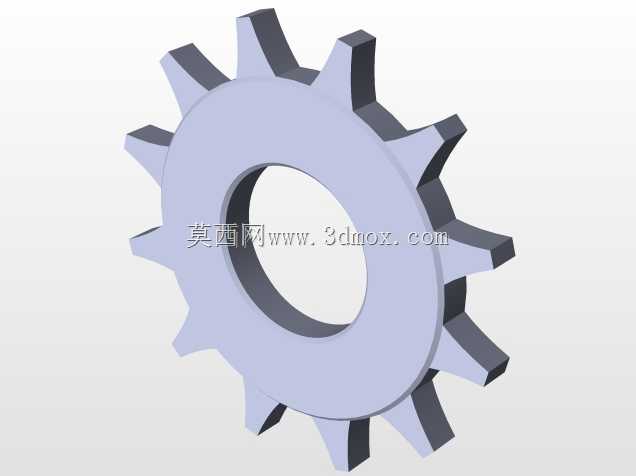

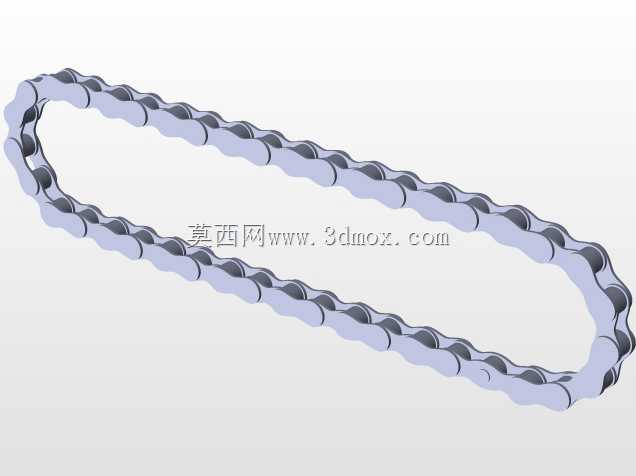

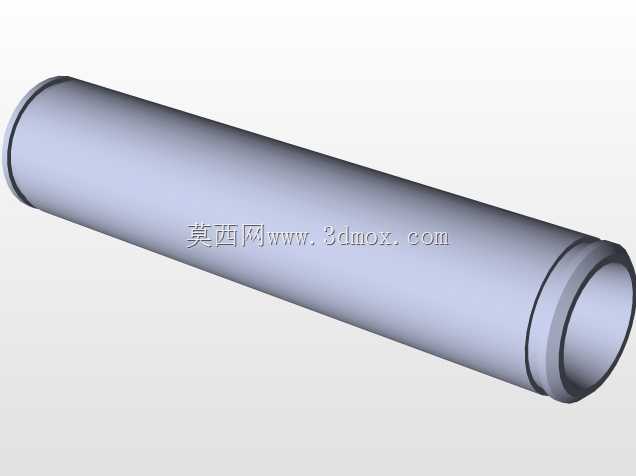

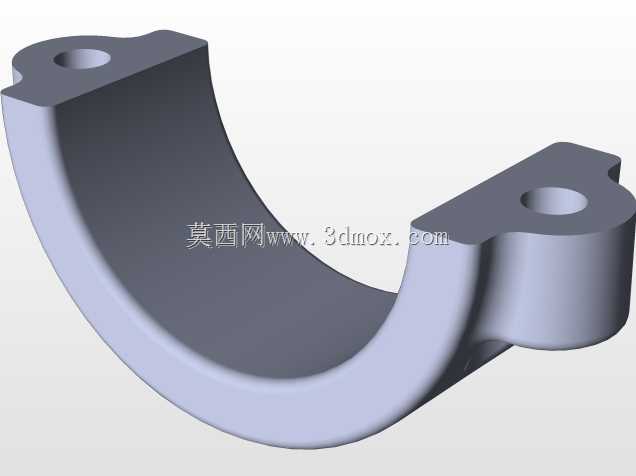

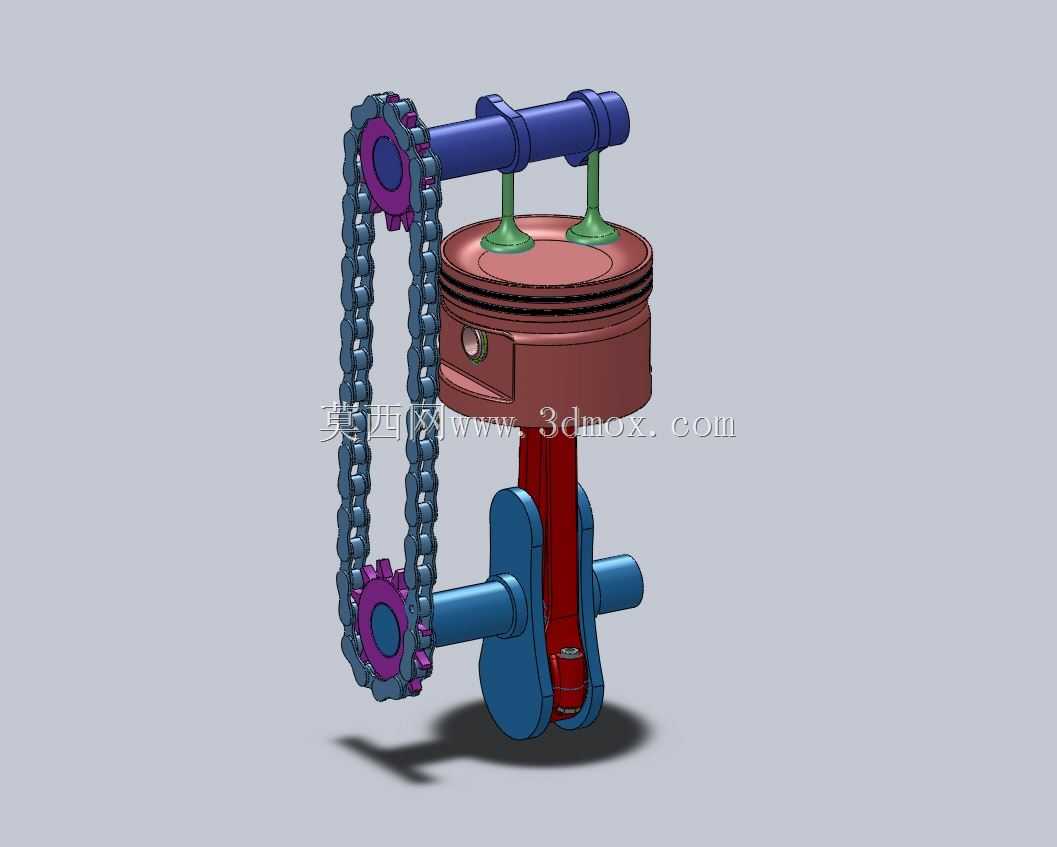

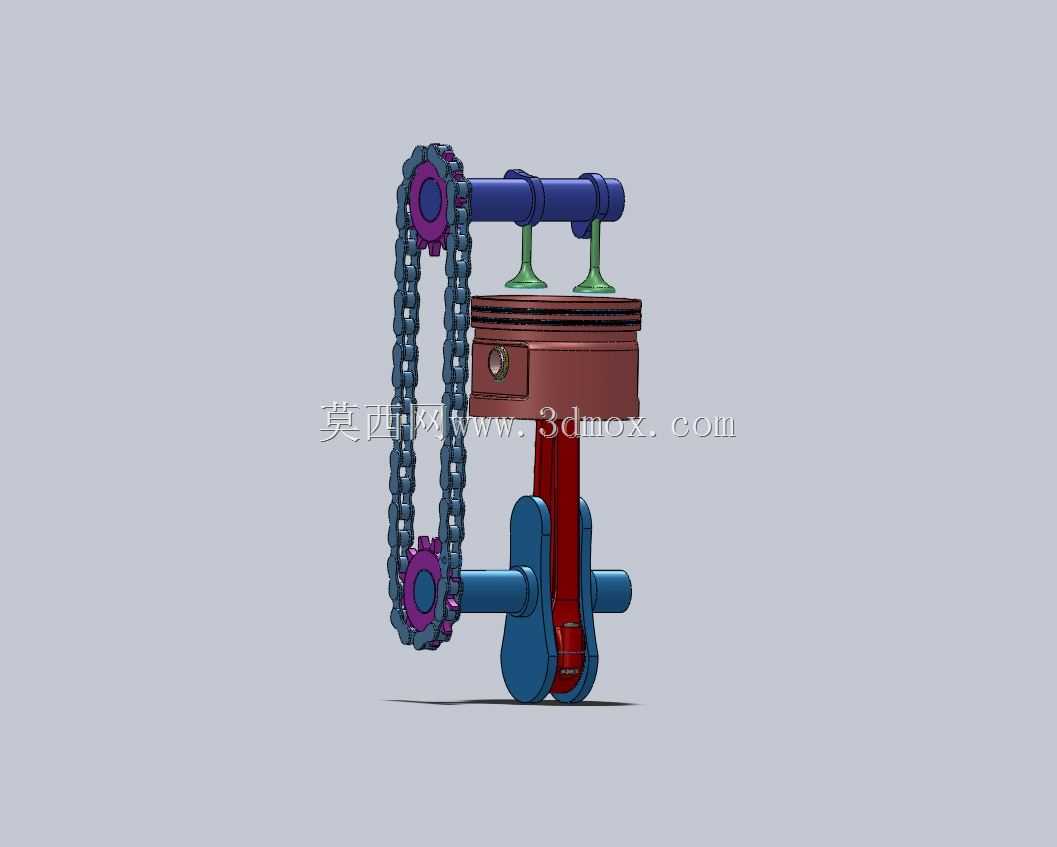

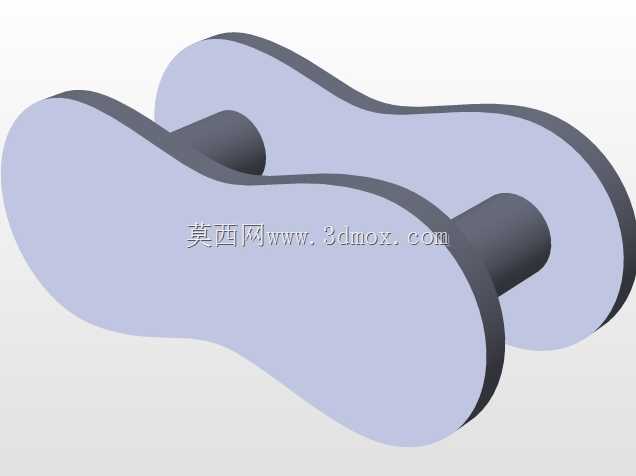

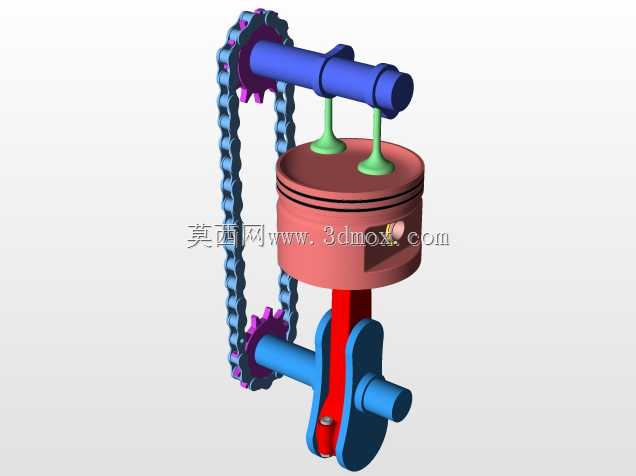

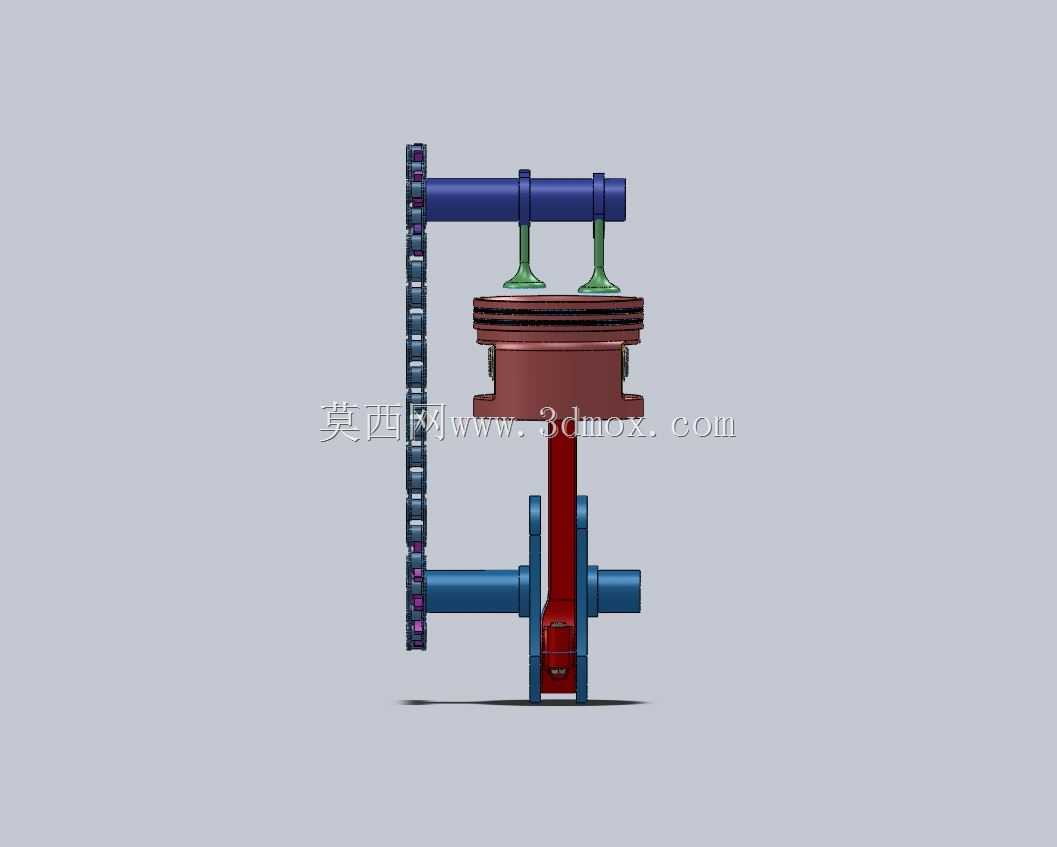

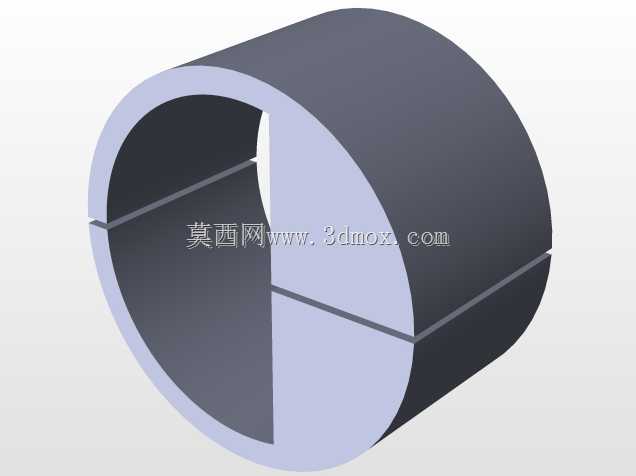

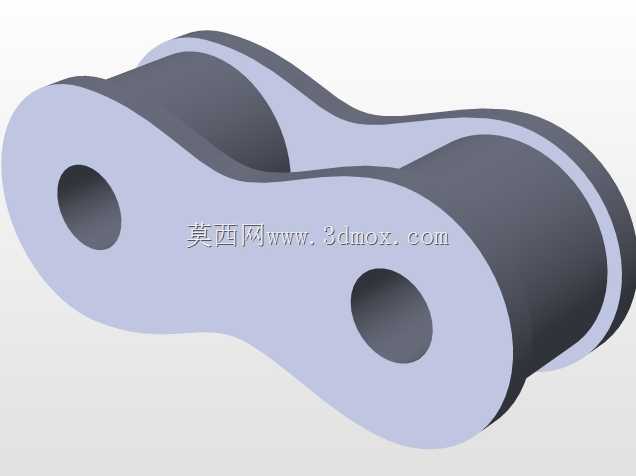

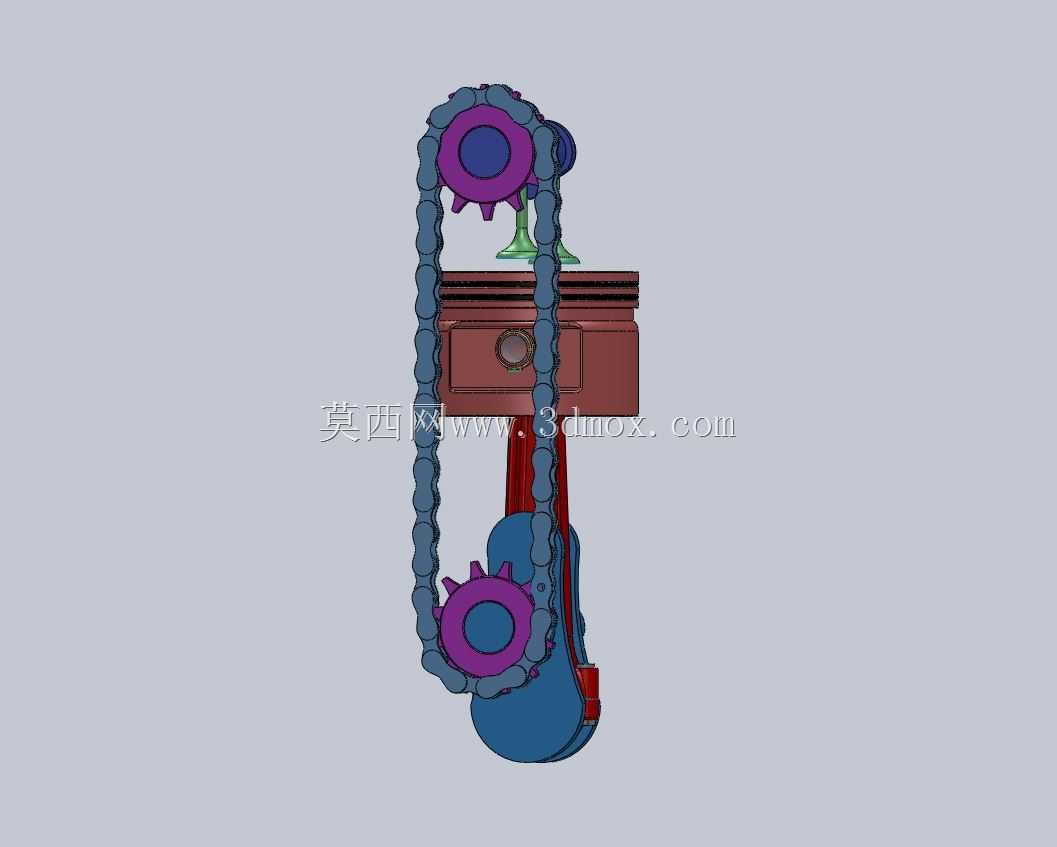

　　从功能特性来看，这套结构整合了活塞组件、曲柄连杆机构、链传动配气单元三个核心模块。活塞部分采用了带三道环槽的结构设计，两道气环槽用于密封燃烧室内的高压燃气，一道油环槽负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，活塞销孔采用全浮式设计的安装边界，能在工作时让活塞销与连杆小头、活塞销座之间均存在微小转动间隙，均匀磨损延长使用寿命。曲柄连杆部分采用了整体式曲柄销与平衡块集成的结构，平衡块的配重经过质心配平，能够抵消活塞往复运动产生的一阶惯性力，降低整机运转时的振动幅度，曲轴两端的轴颈预留了轴承安装位，可直接适配标准深沟球轴承完成机体上的旋转支撑。链传动配气单元采用了套筒滚子链作为传动介质，上下两个链轮分别对应曲轴端动力输入与凸轮轴端动力输出，传动比严格匹配2:1的四冲程发动机配气时序要求，保证曲轴旋转两圈时凸轮轴刚好旋转一圈，完成一次进排气门的完整启闭动作，两个气门推杆的安装位置与活塞顶面的避让坑精准对应，避免活塞运动至上止点时与气门发生运动干涉。

　　在设计思路上，这套结构优先保证了运动部件的干涉校验准确性，所有运动副的行程边界都经过了运动仿真验证：活塞从上止点到下止点的行程距离与曲柄回转半径严格满足两倍关系，链条的张紧行程预留了足够的调节余量，气门的最大升程位置与活塞运动的相位差完全匹配内燃机工作循环的配气相位要求。外形安装边界方面，整套结构横向最大尺寸集中在曲柄两端轴头位置，纵向尺寸从链轮顶端到曲柄底端覆盖了整个动力单元的核心高度范围，安装时可直接以曲轴两端轴颈作为定位基准，与机体上的轴承孔完成同轴装配，链轮端的轴向定位预留了卡簧槽位，不需要额外设计复杂的轴向固定结构。

　　实际应用场景中，这类结构既可以作为小型内燃动力设备的核心结构参考，用于通用汽油机、小型摩托动力单元的结构设计验证，也可以作为机械原理教学的演示模型，直观展示曲柄滑块机构的运动特性、链传动的动力传递过程、以及内燃机配气机构的工作逻辑。设计过程中对各部件的材质适配也做了对应考量：活塞部分采用铝合金材质的设计预留，降低往复运动的惯性质量；曲柄与连杆采用合金钢材质的结构厚度预留，承受做功行程的冲击载荷；链条与链轮采用标准传动件的尺寸匹配，可直接选用标准规格的套筒滚子链完成装配，不需要定制特殊规格的传动部件，降低生产与维护成本。各运动副的润滑路径也在结构上做了对应预留，曲轴中心可设计通油孔，将压力润滑油输送到连杆大头轴承位置，链条区域可通过飞溅润滑完成接触面的润滑覆盖，气门推杆位置预留了润滑油道的对接位置，保证高转速运转时各摩擦面都能得到有效润滑，避免出现干磨失效的问题。
