单缸内燃机曲柄活塞联动结构设计

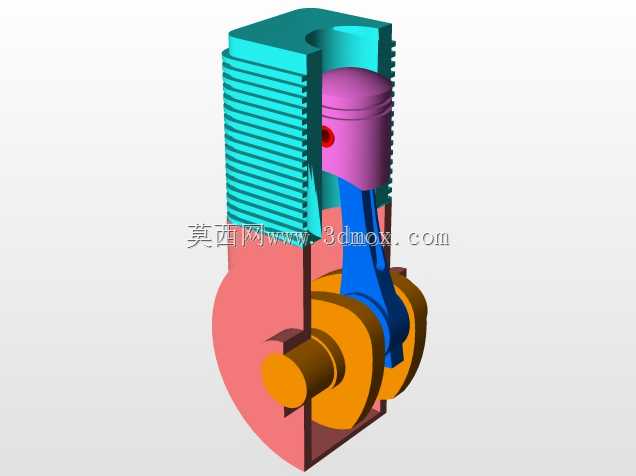

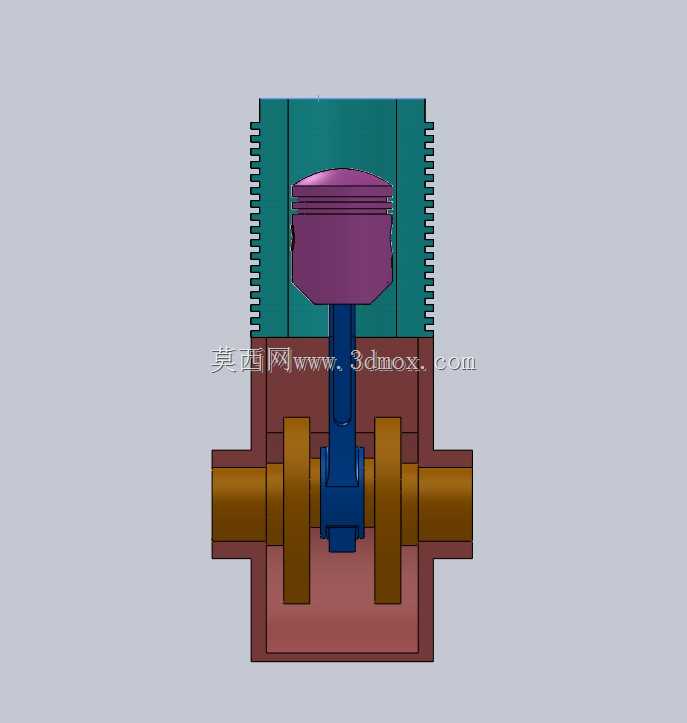

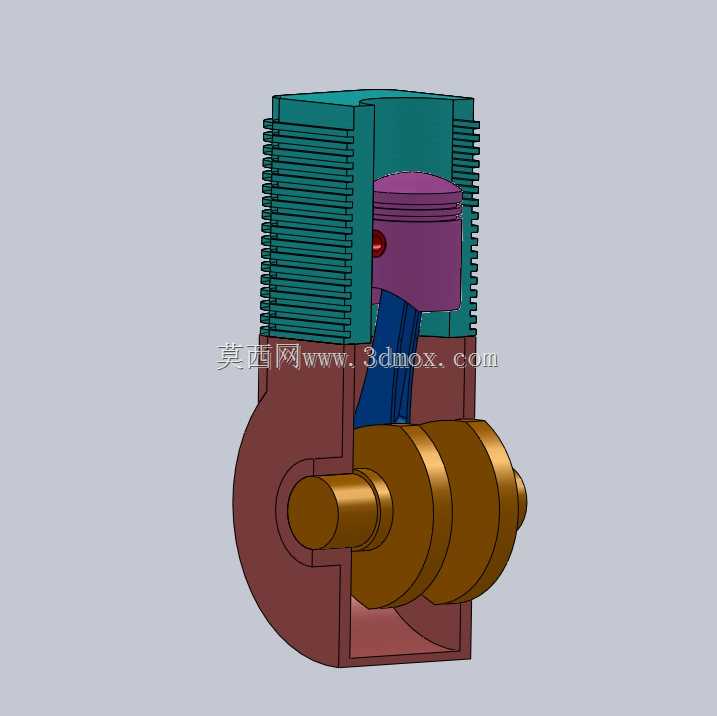

　　这套曲柄活塞联动结构，是小型单缸内燃机的核心动力转换单元，常见于通用小型汽油机、摩托车发动机、小型农用动力机组这类需要将燃料燃烧热能转化为旋转机械能的场景。实际运行过程中，活塞在气缸套内做上下往复直线运动，通过活塞销与连杆小头连接，连杆大头则与曲柄销配合，将活塞的直线往复动作转化为曲轴的连续旋转运动，最终向外输出扭矩，驱动配套的负载设备运转。

　　从结构设计逻辑来看，气缸部分采用了带散热鳍片的风冷结构，鳍片沿气缸轴向等距排布，能够在设备运行时通过空气对流带走燃烧产生的多余热量，避免缸内温度过高导致的部件变形、润滑失效问题，这种结构无需额外布置水冷管路，整体结构更紧凑，适配小型动力设备轻量化、易维护的使用需求。活塞头部设计有环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。

　　连杆部分采用了变截面的工字型结构设计，在保证足够结构强度、能够承受活塞往复运动带来的交变冲击载荷的前提下，尽可能降低自身重量，减少运动过程中的惯性力，降低曲轴运转时的振动幅度。曲柄部分采用整体式平衡配重设计，配重块的重心与曲柄销的重心分布在曲轴回转中心的两侧，能够抵消活塞与连杆往复运动产生的一阶惯性力，让整个动力单元运转更平稳，降低轴承部位的冲击载荷，延长整体使用寿命。

　　安装边界方面，气缸体下端设置有与曲轴箱配合的定位止口，装配时止口与曲轴箱的定位面贴合，保证气缸中心与曲轴回转中心的垂直度公差控制在合理范围内，避免活塞运行过程中出现偏磨，导致气缸密封性能下降。曲轴的主轴颈部位预留有轴承安装位，适配标准规格的滚动轴承，两端输出轴端设置有键槽，可直接连接飞轮、传动齿轮或者动力输出轮，不需要额外做结构改装。活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，让销座的磨损更均匀，延长部件的更换周期。

　　在实际选型适配过程中，这类结构的尺寸参数需要与目标设备的排量、额定转速匹配，气缸内径决定了单循环的进气量，曲柄的回转半径决定了活塞的行程，二者共同决定动力单元的总排量，直接关联设备的输出功率与扭矩特性。设计过程中需要反复校核连杆的摆动角度，避免连杆运动过程中与气缸内壁、曲轴箱内壁发生运动干涉，同时要计算活塞在上止点、下止点位置时的余隙高度，保证燃烧室的压缩比符合燃料燃烧的设计要求，避免压缩比过高导致爆震，或者压缩比过低导致燃烧不充分、动力不足的问题。

　　散热鳍片的间距与高度也经过匹配设计，在保证足够散热面积的前提下，不会因为鳍片过密导致空气流通阻力过大，影响风冷散热效果，同时鳍片与气缸外壁采用一体铸造成型，接触热阻更低，热量传导效率更高。曲轴的配重块外形经过动平衡校准，在额定转速区间内运转时，整体振动量控制在允许范围内，不需要额外加装过多的减震结构，就能满足小型动力设备的运行稳定性要求。
