普日尼雷杜克托双轴传动齿轮箱结构

　　这款双出轴齿轮传动箱体，在轻工输送、小型自动化生产线的动力传递环节应用十分广泛，不少桌面级输送线、小型工装变位机构的动力端，都会选用这类结构紧凑的齿轮箱作为扭矩转换核心部件。从实际使用场景来看，这类箱体常安装在驱动电机与执行机构之间，把电机输出的高转速低扭矩动力，转换为适配执行端需求的低转速高扭矩输出，双出轴的设计可以同时为两个对称布置的执行辊轮或者传动连杆提供动力，省去额外加装分动机构的成本，在小型包装线的进料辊组、实验室小型搅拌装置的动力端都能见到这类结构的身影。

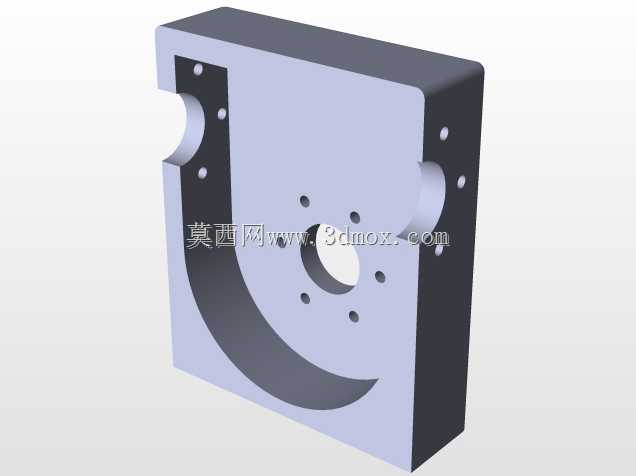

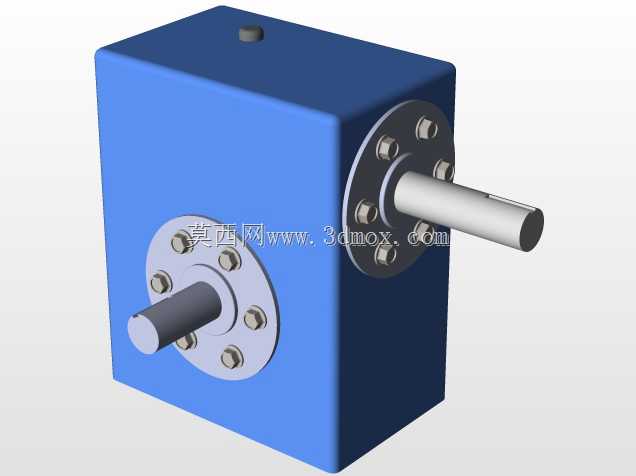

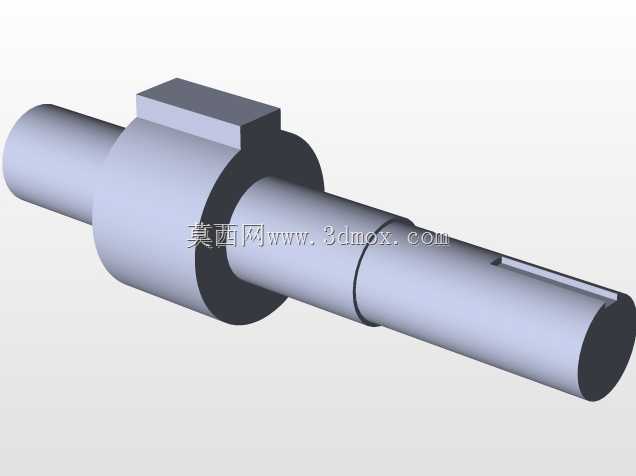

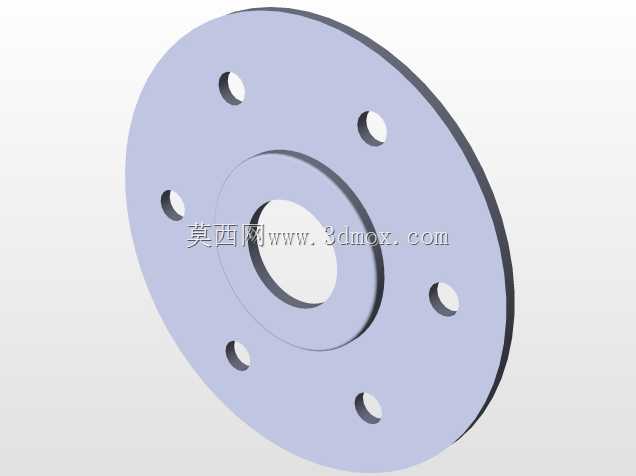

　　从功能特性上看，箱体采用方正的封闭式壳体结构，壳体本身承担了内部齿轮副的润滑密封、支撑定位的双重作用，壳体边角做了小圆弧过渡处理，既避免应力集中，也能减少装配过程中边角磕碰带来的涂层脱落问题。两个输出轴分别布置在相邻的两个箱体端面上，轴端采用法兰式安装定位结构，法兰盘上均匀布置6个内六角紧固螺栓，把轴承端盖牢牢压合在箱体端面，保证轴承外圈的定位精度，同时端盖与箱体之间可以加装密封垫片，防止内部润滑脂泄漏，也能阻挡外界粉尘、切削液进入箱体内部磨损齿轮。伸出的轴段做了标准的光轴配合设计，轴端预留了键槽位置，方便安装联轴器、同步带轮或者传动链轮，轴伸长度经过匹配设计，既保证传动件安装后有足够的配合长度不发生松脱，也不会因为轴伸过长导致悬臂负载过大，引发轴的挠曲变形。

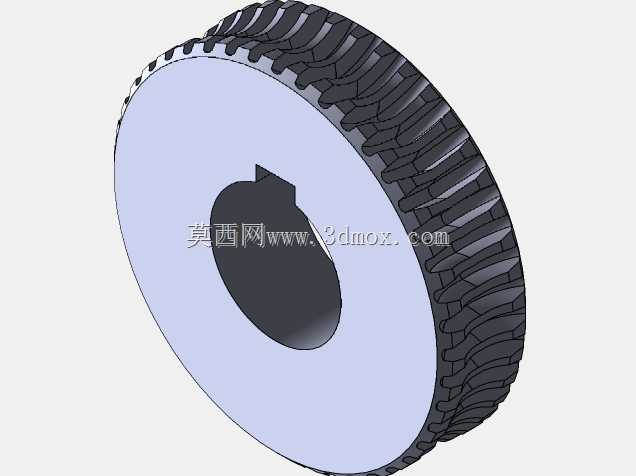

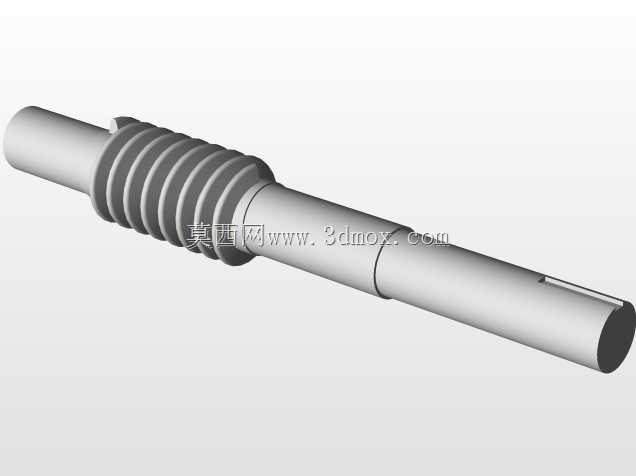

　　设计思路上，这款箱体优先考虑了紧凑安装空间下的传动需求，整体方正的外形可以直接贴装在设备安装板的立面或者平面上，箱体顶部预留的注油孔结构，方便日常维护时补充润滑脂，不需要拆解箱体就能完成润滑保养。内部齿轮副采用平行轴布置的传动结构，齿轮参数经过匹配计算，能保证两个输出轴的转速同步性，在需要双向同步输出的场景下，不需要额外增加同步传动结构就能保证两端输出转速一致。轴承选型上匹配了对应轴径的深沟球轴承，既能承受径向传动负载，也能承受少量轴向窜动带来的负载，适配多数轻载传动场景的受力需求。

　　从安装边界来看，箱体的整体外形尺寸适配小型设备的安装空间，两个法兰端的安装孔位采用均匀圆周布置，不管是水平安装还是垂直安装，都能通过法兰螺栓实现可靠固定，不需要额外设计复杂的安装支架。轴伸的中心高尺寸经过标准化设计，能和市面常见的小型驱动电机、标准传动件的安装尺寸匹配，设计选型时不需要额外做尺寸适配，能缩短设备的设计周期。箱体的壁厚经过强度校核，在额定输出扭矩范围内不会发生壳体变形，保证内部齿轮的啮合间隙稳定，减少传动过程中的噪音和磨损，长期运行下也能保持传动精度稳定。在实际装配过程中，这类箱体的零件拆分逻辑清晰，壳体、端盖、齿轮、轴、轴承都可以实现分步装配，后期维护更换易损件时不需要整体更换箱体，只需要拆解对应端盖就能更换轴承或者齿轮，降低了设备的后期维护成本。不少做小型非标设备的工程师在选型时，会优先参考这类成熟的箱体结构，因为其经过实际工况验证，传动稳定性、安装便捷性都能满足多数轻载传动场景的需求，在三维建模过程中，这类结构的建模逻辑也具备很强的参考性，从壳体的拉伸切除、法兰盘的阵列孔位，到轴类零件的台阶设计、键槽位置布置，都能作为传动类零件建模的典型参考案例，帮助结构设计人员快速掌握封闭式传动箱体的设计要点，规避装配干涉、密封不足、定位不可靠等常见设计问题。
