薄板精密冲孔执行工装结构设计方案

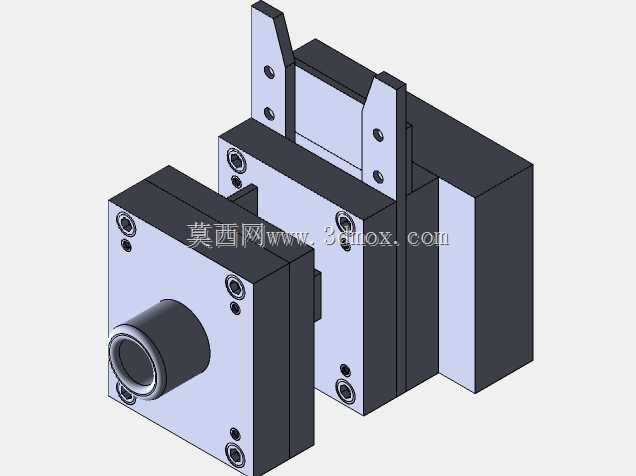

　　这套冲孔执行结构，主要面向0.1-2mm厚度的金属薄板、非金属柔性片材的在线冲孔工序，常见应用在3C电子零部件冲压产线、小型五金件连续模配套工位、包装材料冲孔加工、传感器薄膜基材成型等场景，区别于大型压力机配套的重型冲模，这套结构更偏向轻量化、模块化的执行单元，可直接集成在小型自动化生产线、半自动工装台架上，不需要额外搭配大吨位冲压设备即可完成小直径孔、异形孔的冲裁作业。从结构布局来看，整套组件采用分体式块装设计，核心分为冲头驱动安装侧、凹模定位侧、导向支撑三个部分，前端伸出的轴套结构是冲头的导向防护套，冲头在套内做直线往复运动，避免冲裁过程中出现径向偏移，保证冲孔的位置度公差控制在0.02mm以内，

　　冲头与凹模的间隙根据加工材质调整，冲裁冷轧钢板时间隙取料厚的5%-8%，冲裁铝片、铜箔等软质材料时间隙取料厚的2%-4%，冲裁PET、PVC等非金属片材时间隙可进一步缩小，避免孔边出现毛边、拉丝、撕裂等缺陷。安装基座部分采用方块式堆叠设计，所有安装孔位均做沉头处理，可直接通过内六角螺栓固定在设备安装面板或者工装台面上，基座侧面的定位销孔用于和配套的送料机构做定位衔接，保证送料步距和冲孔位置的匹配度，不需要额外做对位调整即可快速完成装配。两侧的立式支板是卸料机构的安装载体，冲头完成冲裁回程时，支板上安装的弹性卸料板会把卡在冲头上的废料、工件剥离，避免工件随冲头回程带起，影响后续送料节奏，卸料力通过内置的矩形弹簧提供，

　　弹簧预压量根据冲裁力调整，保证卸料过程平稳无冲击，不会在工件表面留下压痕。设计过程中优先考虑了易损件的快速更换需求，冲头、凹模套都采用快拆式结构，不需要完全拆解整套工装，松开前端的锁紧螺帽即可更换不同直径、不同形状的冲头，适配多规格孔位的加工需求，切换加工规格的时间可控制在10分钟以内，适配小批量多品种的柔性加工场景。导向部分采用高精度的直线轴承配合硬轴做运动导向，相比普通的导柱导套结构，运动阻力更小，冲头往复运动的同轴度更高，长时间运行也不会出现卡顿、偏磨的问题，适合每分钟30-60次的连续冲裁作业。整套结构的安装边界做了规整化处理，整体外形无突出的尖锐棱角，所有外露的螺栓头都不超出基座外轮廓，避免集成安装时和周边的送料组件、

　　检测传感器产生干涉，基座背面预留了驱动元件的安装接口，可直接对接小型气缸、伺服电缸作为冲裁动力源，不需要额外设计转接法兰。在实际应用中，这套结构可单独作为单孔冲孔工位使用，也可多套并排组合，完成同一工件上多个等距或者不等距孔位的同步冲裁，相比整体式的冲孔模具，模块化组合的灵活性更高，单个工位出现故障时可单独拆解维修，不会影响整条产线的其他工位运行。冲裁过程中，凹模侧设计有废料落料通道，冲裁产生的废料可直接通过基座内部的通孔落入下方的废料收集槽，不需要额外清理工位表面的废料，减少日常维护的工作量。结构上所有的受力面都做了加厚处理，冲裁时的冲击力通过块状基座直接传递到安装台面，不会出现结构变形导致的冲孔位置偏移，长期运行的精度保持性更好，适合在量产产线上长期连续使用。针对不同的加工材质，还可在凹模表面增加聚氨酯缓冲垫，冲裁时缓冲垫压紧工件表面，避免薄料冲裁时出现材料拉扯变形，保证孔位周边的平面度满足后续装配要求，比如在加工传感器的金属外壳片材时，冲孔后孔边无变形，可直接进入后续的折弯、铆接工序，不需要额外做孔位修整。
