Bosch FP305齿轮式液压动力单元结构设计

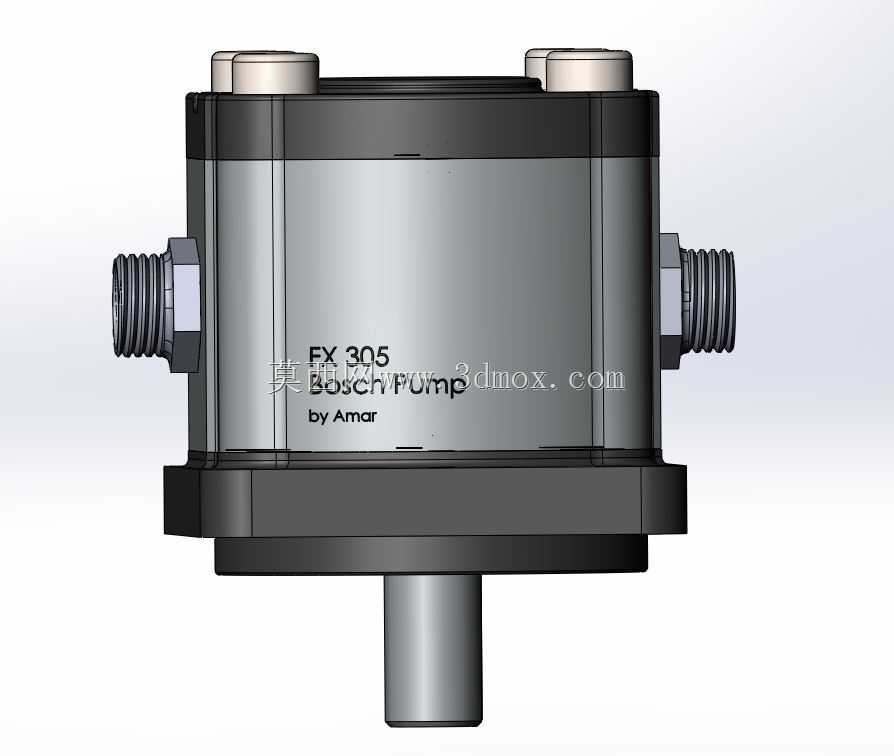

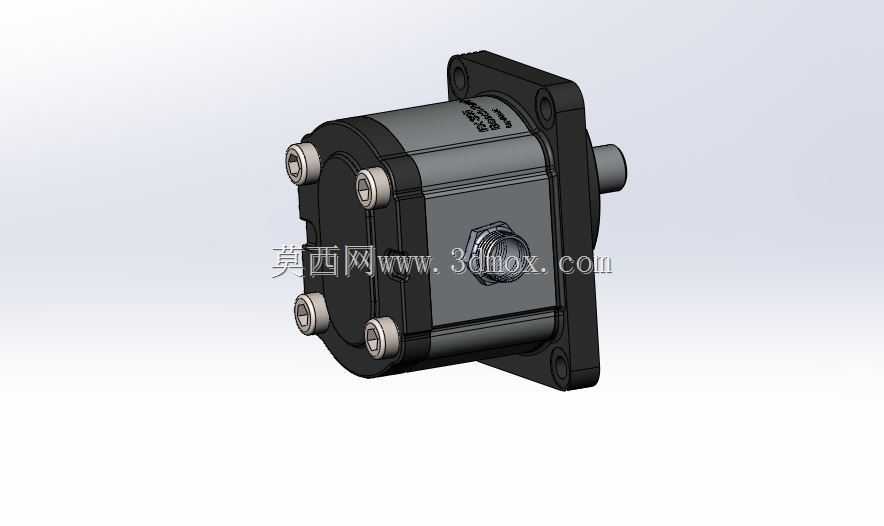

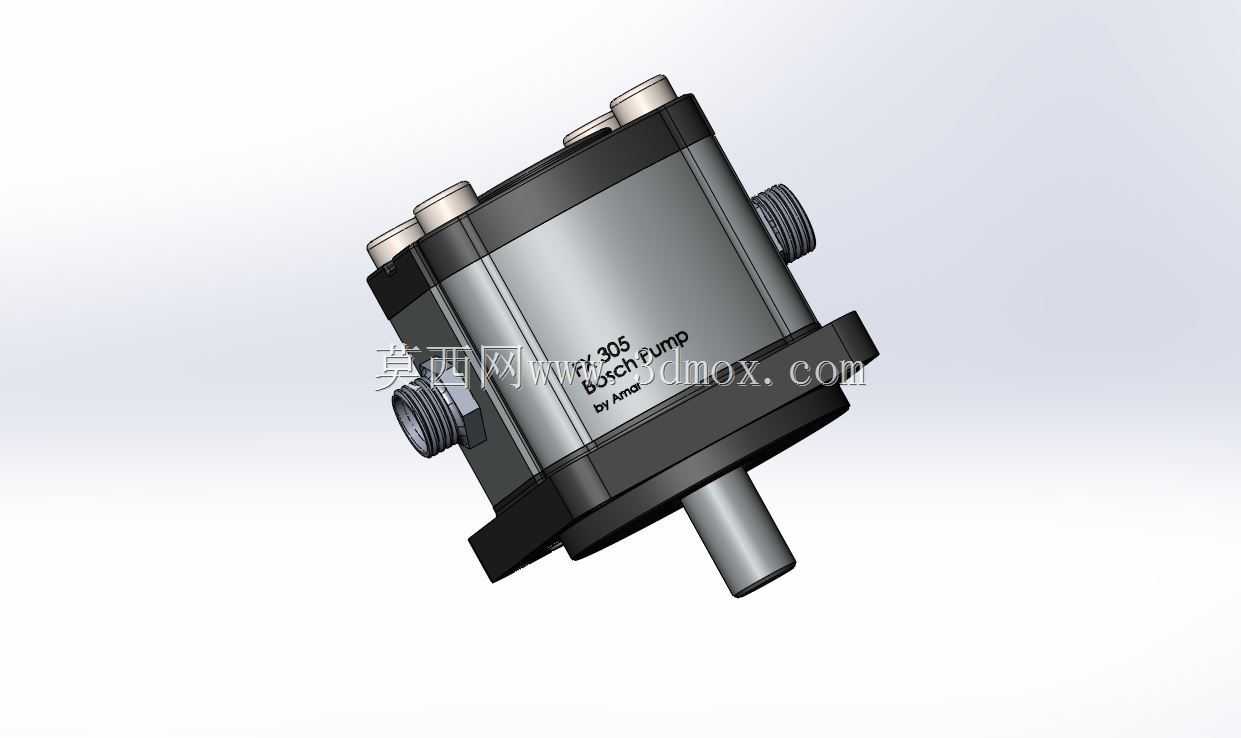

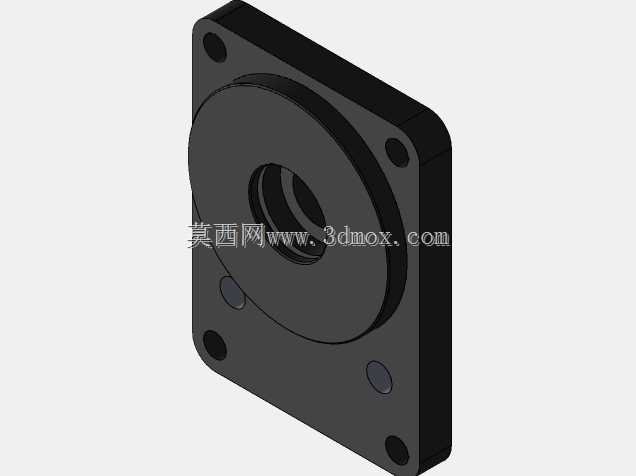

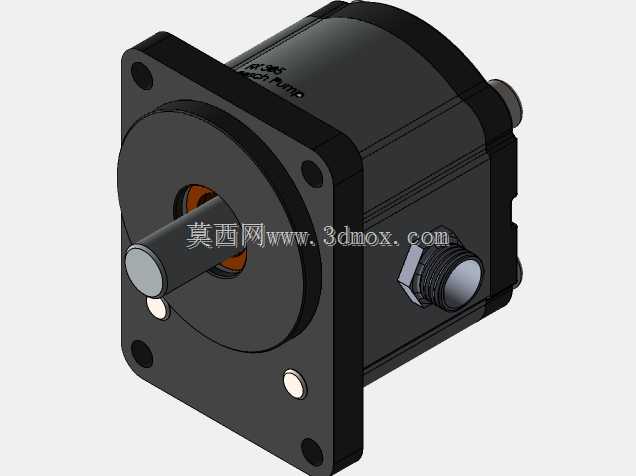

　　在机床液压站、小型工程机械辅助油路、注塑机调模回路这类对安装空间有严格限制的中低压液压场景中，齿轮式液压泵的应用占比一直居高不下，这类元件不需要复杂的变量机构，靠啮合齿轮的容积变化完成吸压油动作，结构可靠性远高于同排量的叶片类元件，对油液清洁度的耐受度也更好，日常维护成本更低。这款齿轮式液压泵的设计从安装适配性出发，主体采用方形安装法兰结构，区别于传统圆形法兰的泵体，方形法兰在安装时不需要额外找正止口的周向角度，四个安装孔位呈对称分布，适配目前市面上多数标准液压站的安装面板开孔尺寸，输出轴采用标准圆柱平轴结构，轴径尺寸匹配常规钟形罩的联轴器安装公差，不需要额外定制转接件就能直接和标准Y系列电机完成对接，能大幅缩短液压站的装配周期。

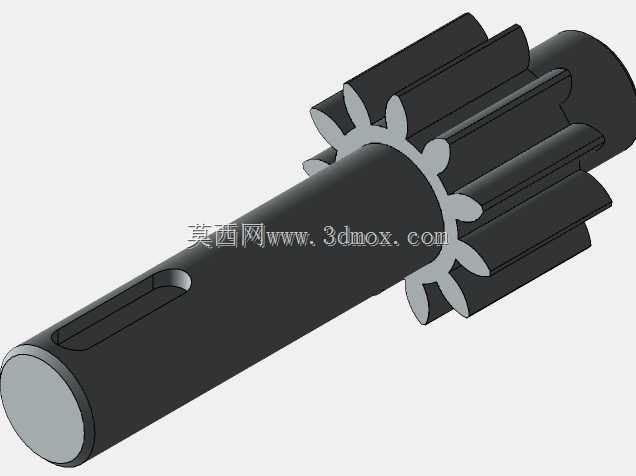

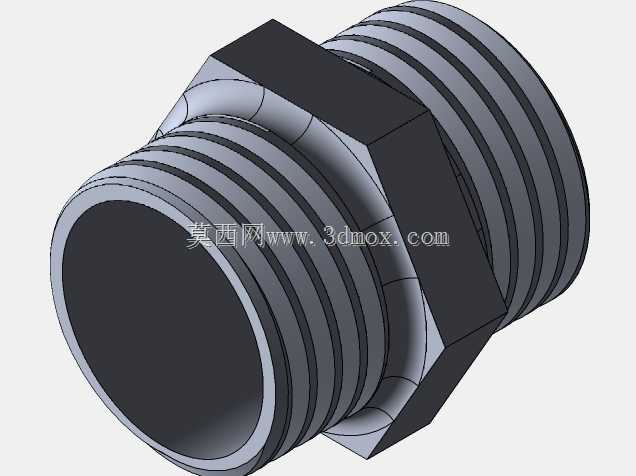

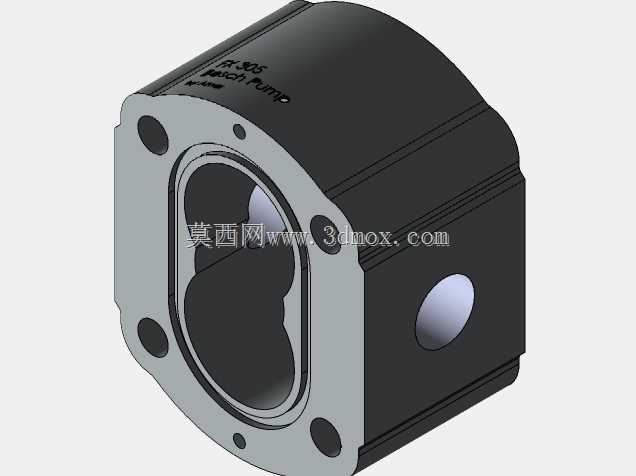

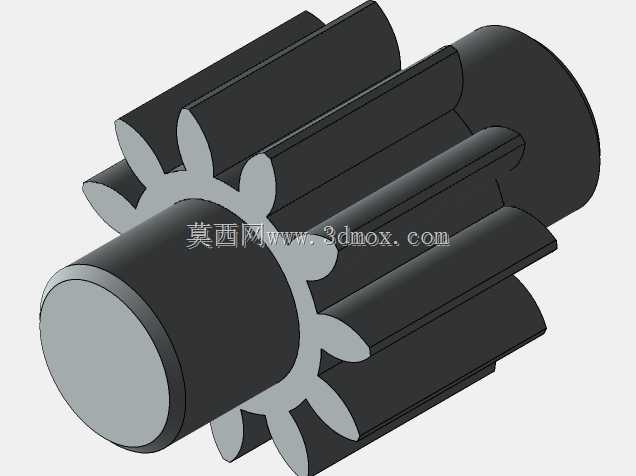

　　进出油口采用对称布置的侧接螺纹接口，两个接口规格一致，在实际布管时可以根据油路走向灵活选择进回油侧，不需要额外采购转接头调整管路方向，接口的螺纹深度按照液压管路的密封标准设计，搭配组合垫圈就能实现可靠密封，避免了传统锥螺纹密封容易出现的过紧开裂、密封失效问题。泵体内部的齿轮副采用直齿圆柱齿轮结构，齿形经过修形处理，在啮合过程中能有效降低困油区的压力冲击，运行时的噪音比普通未修形齿轮泵低5分贝左右，齿轮端面和侧板之间采用间隙补偿结构，能在工作压力升高时自动调整贴合间隙，减少内泄漏量，保证容积效率在长期运行后不会出现明显衰减。泵体的外壳采用高强度铝合金压铸成型，表面做硬质阳极氧化处理，既减轻了整体重量，

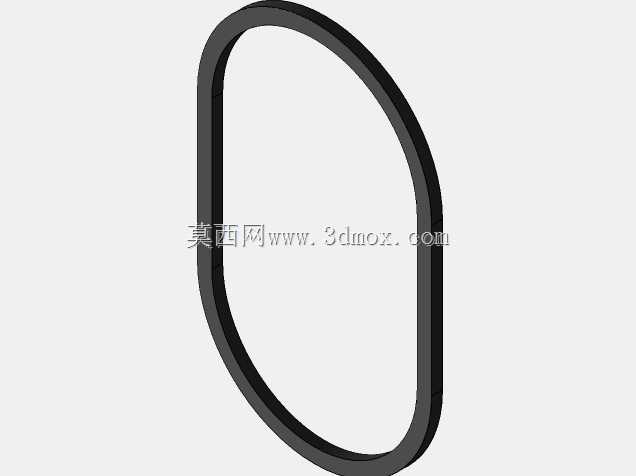

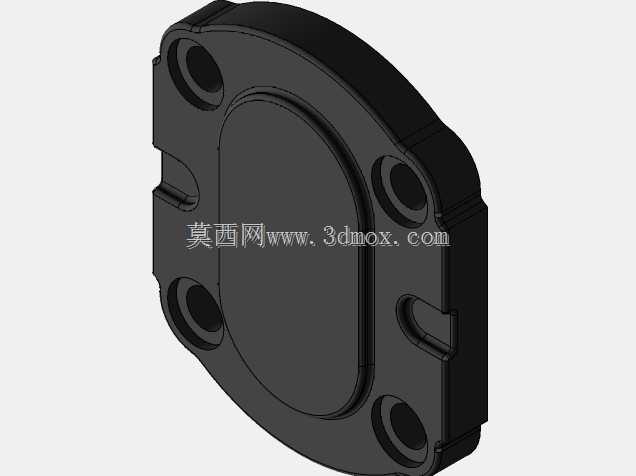

　　又能保证壳体在16MPa的额定工作压力下不会出现变形，端盖和壳体之间采用O型圈端面密封，所有连接螺栓的预紧扭矩都做了明确的数值规定，避免装配时受力不均导致的密封面渗漏问题。顶部的两个油口是泄油口和补油口，在闭式回路应用中可以直接接入补油泵的油路，开式回路使用时只需要将泄油口直接接回油箱即可，不需要额外配置泄油管路。从安装边界来看，这款泵的轴向总长度控制在180mm以内，最大外廓尺寸的方形壳体边长为100mm，在布局液压站时，只需要在电机和油箱之间预留出200mm的安装空间就能完成布置，不需要额外加大油箱的安装面板尺寸。在实际选型过程中，这类定排量齿轮泵通常搭配节流阀或者调速阀构成节流调速回路，适合负载变化不大、

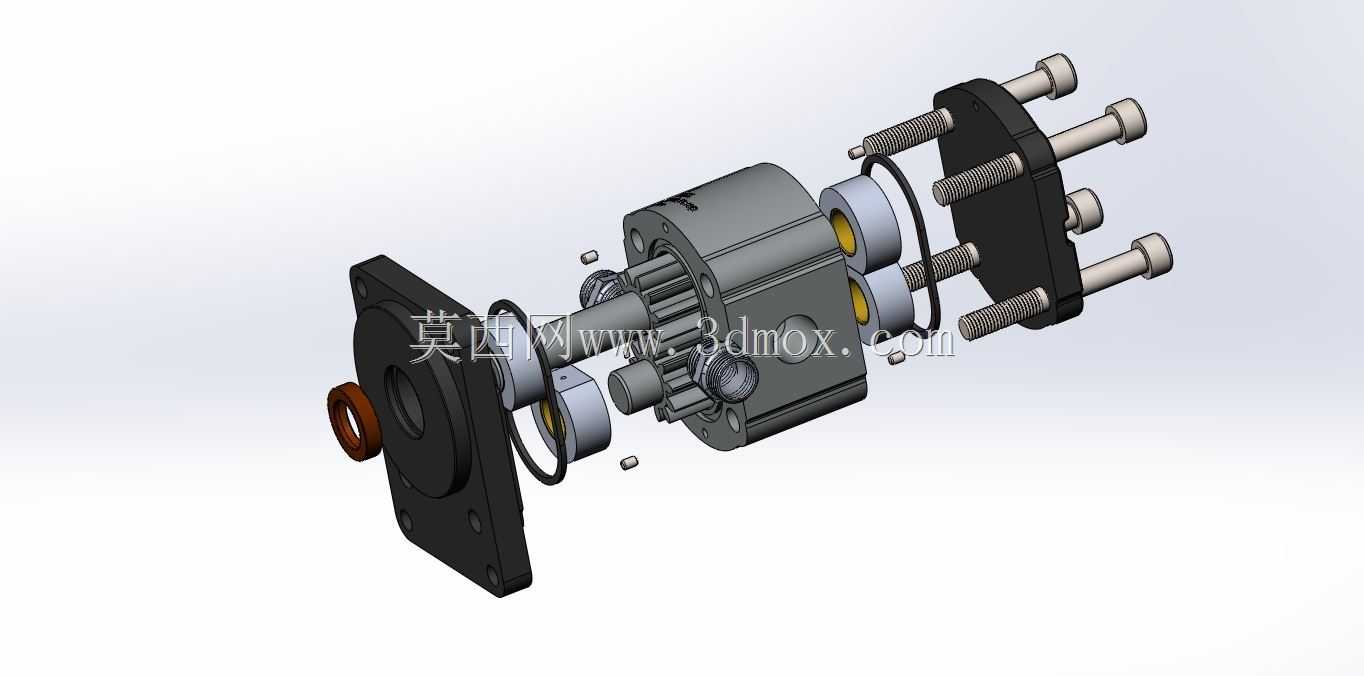

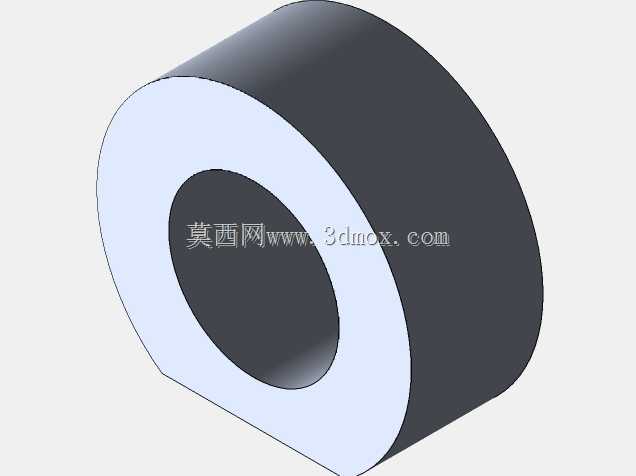

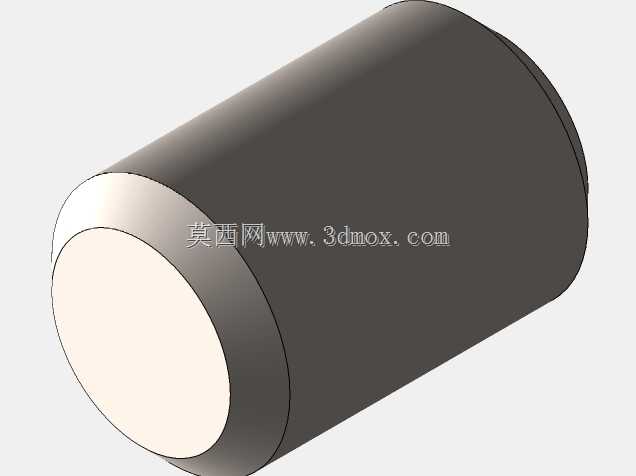

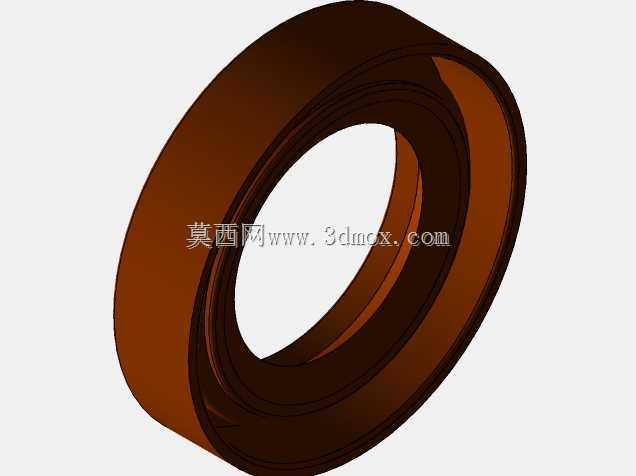

　　对速度稳定性要求中等的工况，比如小型机具的夹紧回路、润滑系统的供油回路、设备的辅助动作驱动回路，在设计对应的液压系统时，只需要根据执行元件的运动速度和工作压力计算出所需的流量，就能直接匹配对应排量的泵型，不需要额外核算安装尺寸的适配性，因为这款泵的安装连接尺寸完全遵循行业通用标准，替换同排量的其他品牌齿轮泵时不需要修改安装板或者管路接口。建模过程中对所有配合面的公差都做了对应设置，比如轴和轴承的配合采用基孔制过渡配合，齿轮和轴的配合采用过盈配合，壳体和端盖的定位销孔采用同轴度公差约束，保证虚拟装配完成后，转动输出轴时没有卡滞点，内部的流道建模完全按照实际加工的流道尺寸构建，在做流体仿真时可以直接提取内部流道模型，不需要额外做几何修复。
