卧式单级离心泵工业输送设备结构

　　在化工流程、市政供水、暖通循环、污水处理等诸多工业场景中，卧式单级离心泵是应用覆盖面极广的流体输送核心设备，这套三维结构完整还原了设备从动力输入到流体增压输出的全链路构造，可直接用于设备选型校核、安装布局模拟、结构拆解教学等场景。从实际工程落地角度看，这类泵的核心功能是通过叶轮高速旋转产生的离心力，对输送介质做功提升压头，完成液态介质从低压端到高压端的输送，可适配清水、低腐蚀性化工介质、含少量固体颗粒的污水等多种介质，不同过流部件材质可根据介质特性调整，常规铸铁材质可满足普通清水输送需求，不锈钢材质则适配腐蚀性化工介质场景。

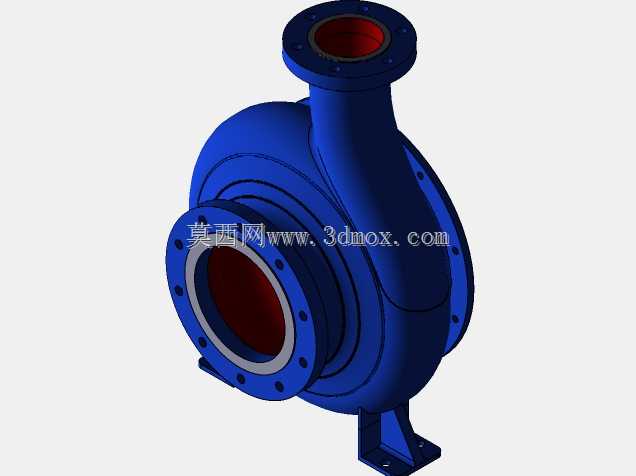

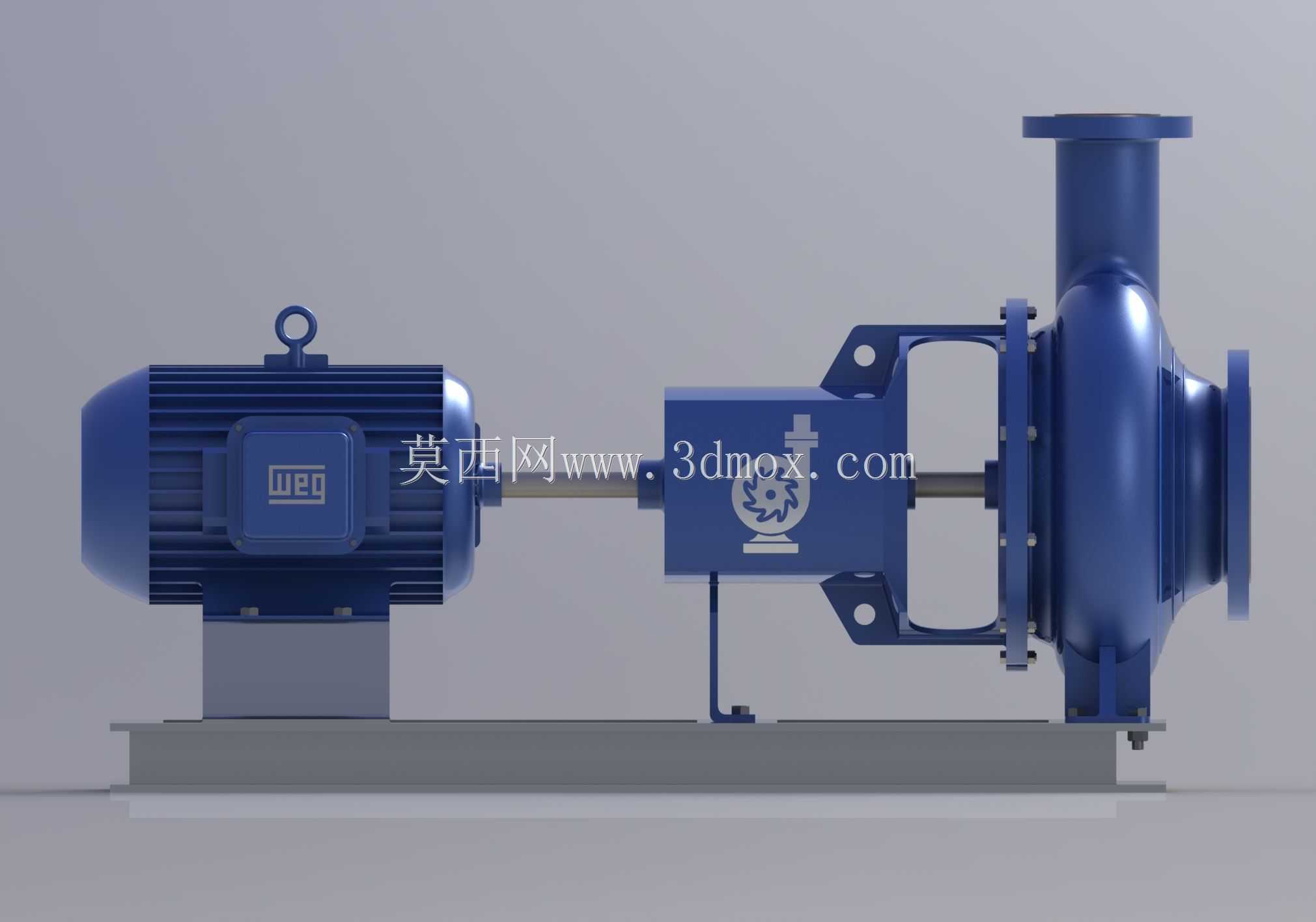

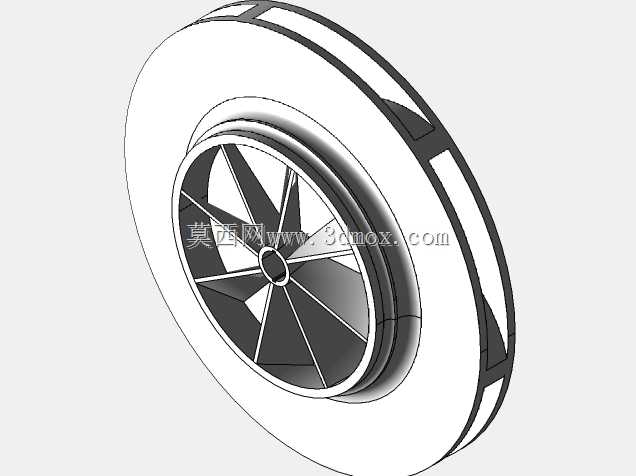

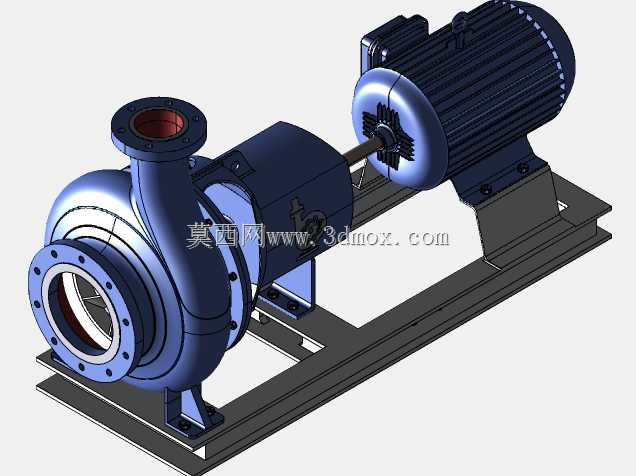

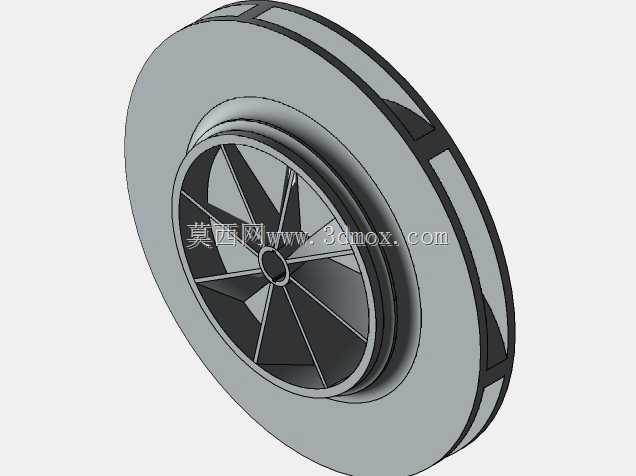

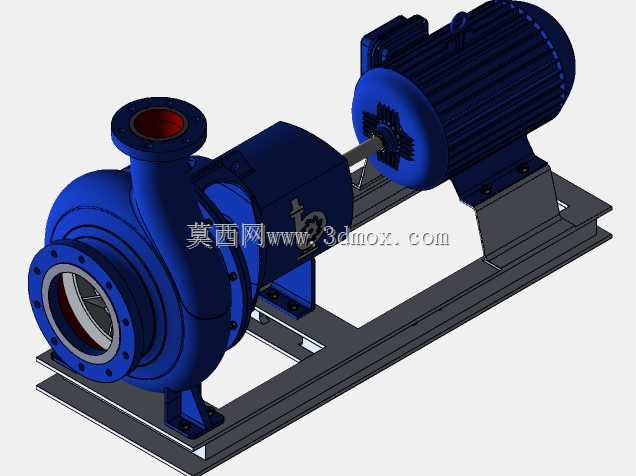

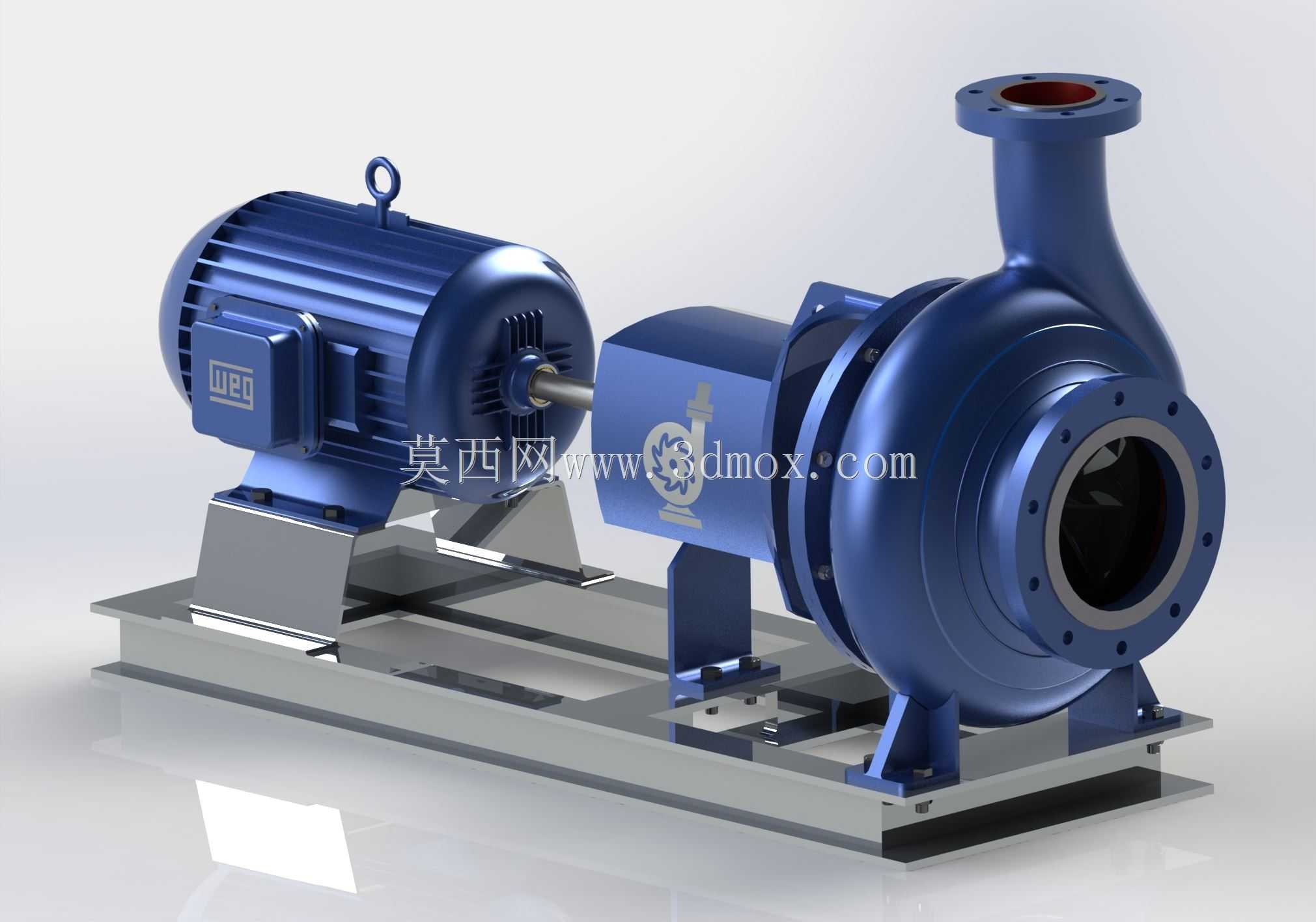

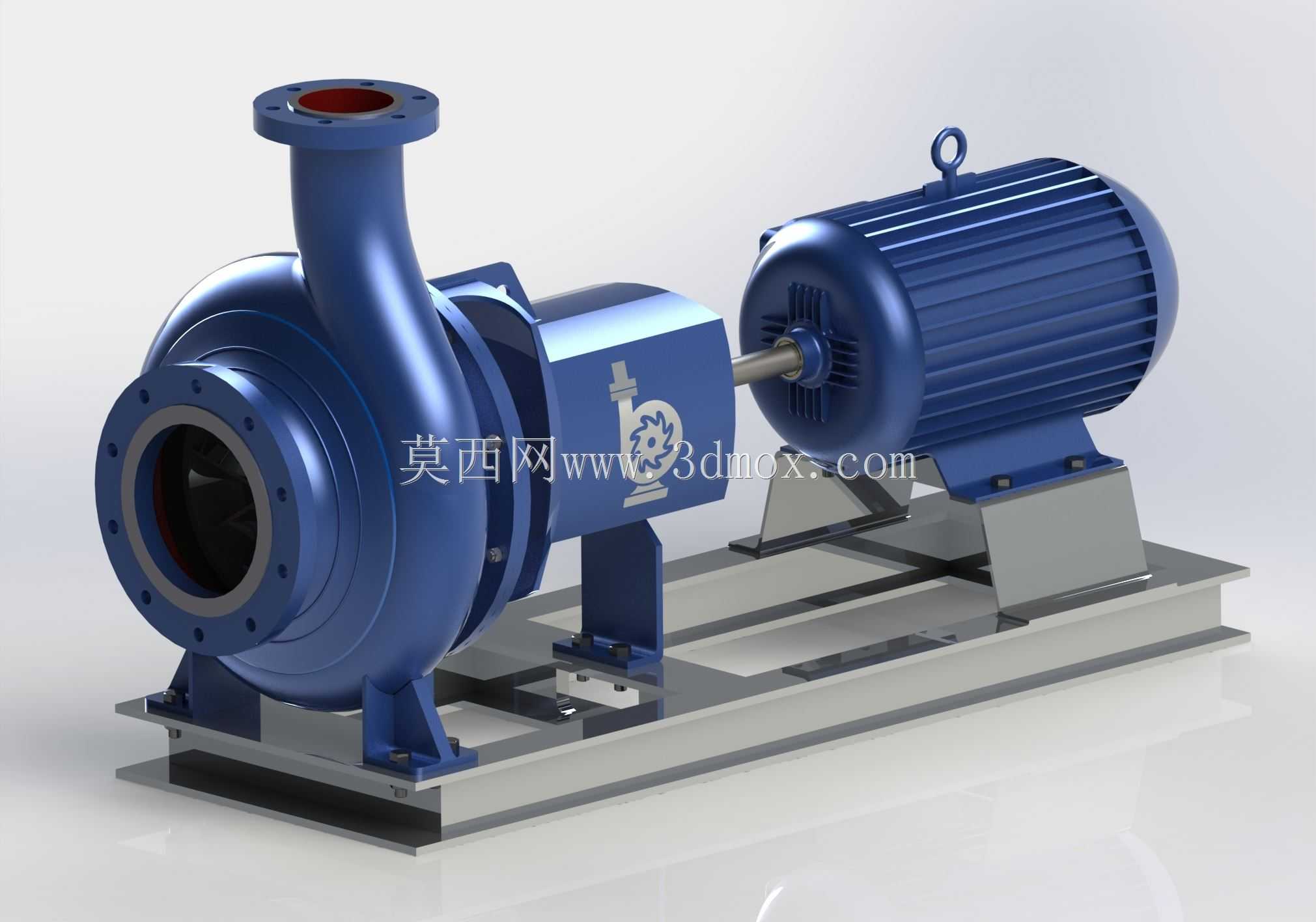

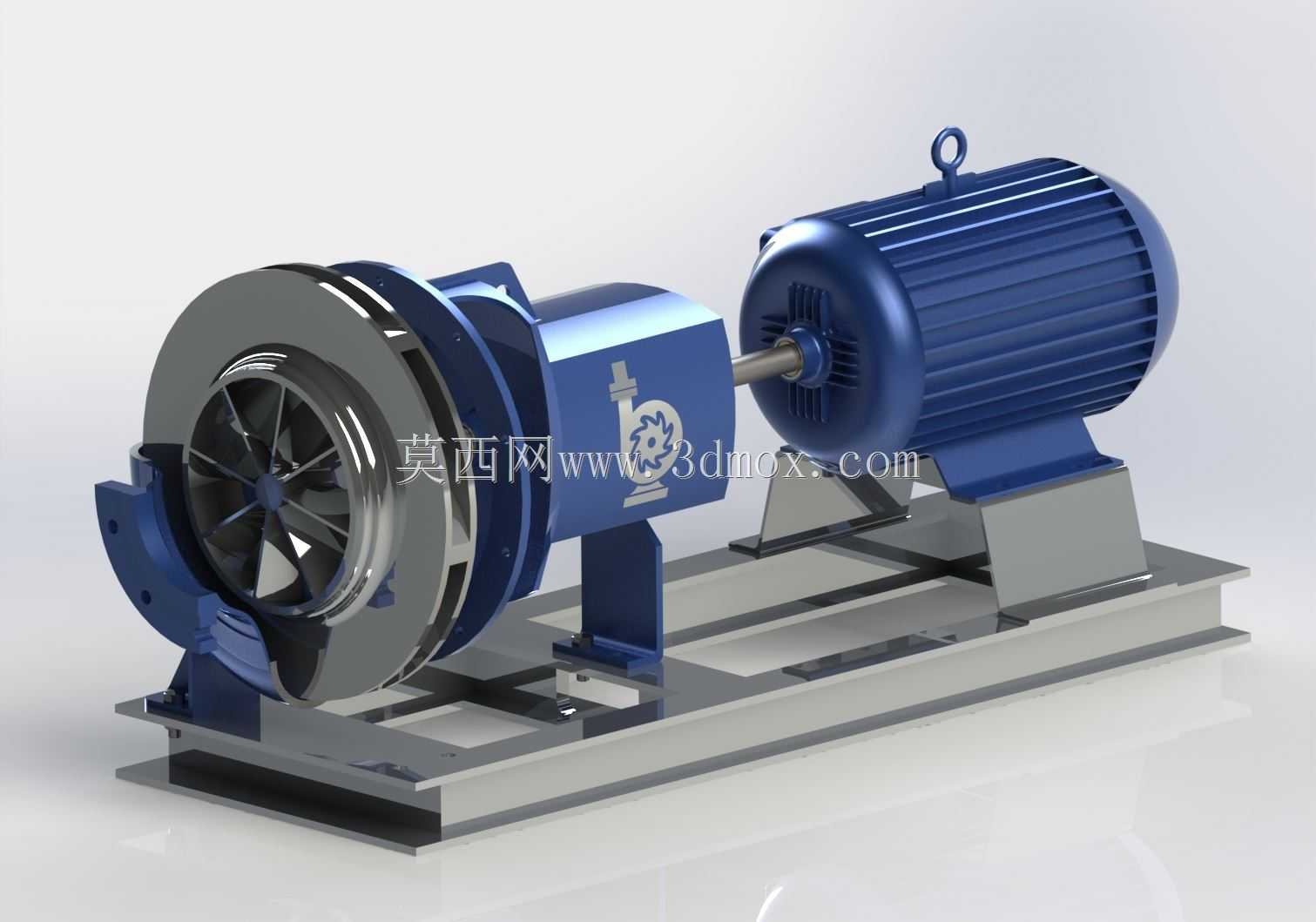

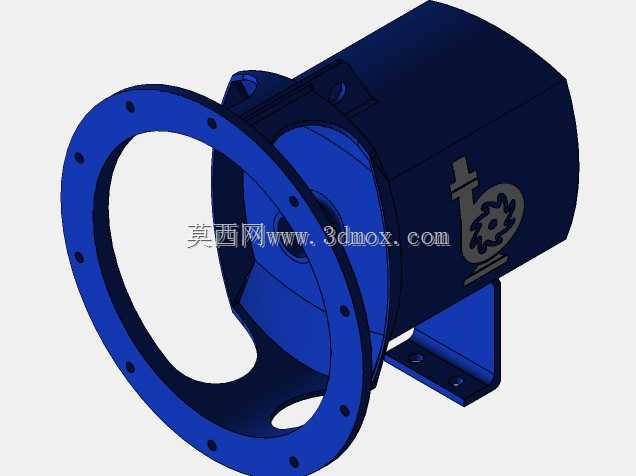

　　整套设备采用电机与泵体直联共底座的卧式布局，这种布局的核心优势是安装找平难度低，运行时同轴度易保证，日常维护时无需拆解复杂的传动链路，只需拆开泵体与电机的连接段即可完成机械密封、叶轮的更换。从结构设计逻辑来看，泵体采用蜗壳式流道设计，流道截面从叶轮出口处沿圆周方向逐渐扩大，可将叶轮甩出的高速流体的动能平稳转化为压能，减少流道内的水力冲击损失，泵体进出口均采用法兰连接结构，进出口法兰的螺栓孔位、公称通径、压力等级均匹配通用工业管道标准，可直接与现场同规格管道对接，无需额外制作转换接头。叶轮采用闭式叶轮结构，前后盖板与叶片一体成型，叶片为后弯式设计，这种设计既能保证较高的水力效率，又能降低泵运行时的轴向力，叶轮与泵轴之间采用键连接传递扭矩，轴端设置锁紧螺母防止叶轮运行时窜动，泵轴穿入泵体的位置设置机械密封结构，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，可减少日常维护的频次。

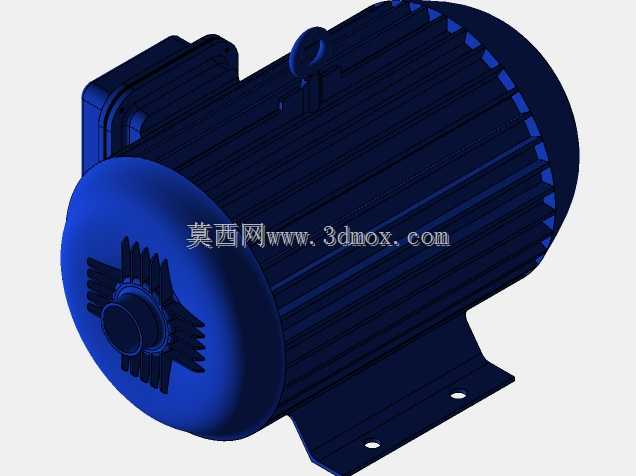

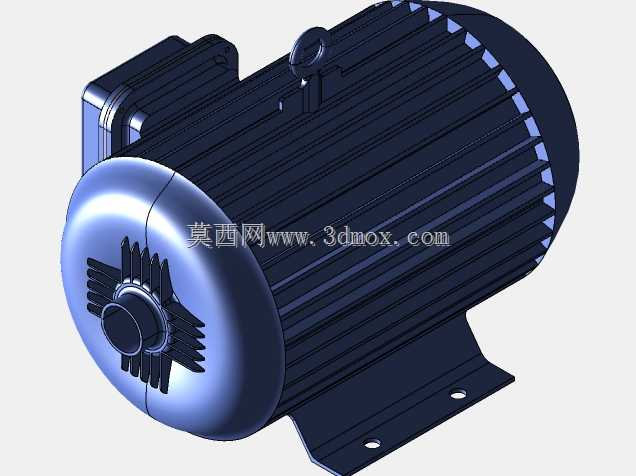

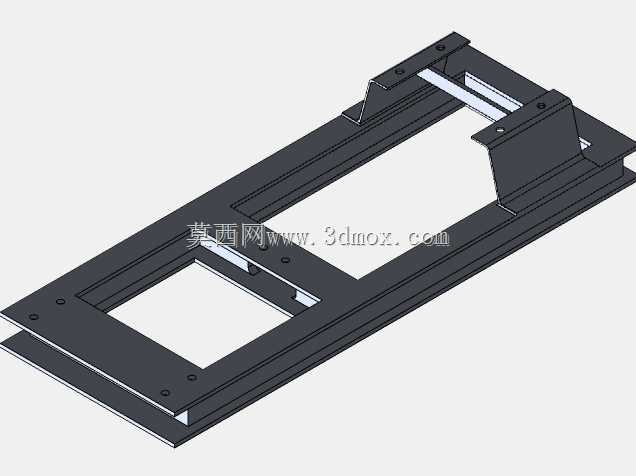

　　动力端采用标准三相异步电机直联驱动，电机与泵轴之间通过联轴器传递扭矩，联轴器外部设置防护罩，避免运行时异物卷入传动部位，同时防止人员误触引发安全事故。电机与泵体共同安装在焊接式钢制共用底座上，底座采用型钢焊接框架结构，底部设置安装地脚螺栓的预留孔位，底座上表面加工有定位槽，可保证电机与泵体安装时的同轴度公差控制在允许范围内，减少运行时的振动与噪音，底座下方可根据现场安装需求加装减震垫，进一步降低设备运行时的振动传递到周边建筑结构。

　　从安装边界尺寸来看，这类常规卧式离心泵的整体长度方向尺寸覆盖电机总长、联轴器段长度、泵体长度，宽度方向以泵体进出口法兰的最大外沿为基准，高度方向从底座底面到电机顶部吊环为最大高度，安装时需要在泵体进出口位置预留足够的管道操作空间，在电机端预留电机维护、抽芯的操作距离，在泵体端预留叶轮、密封更换的拆解空间，避免后期维护时空间不足需要额外拆解周边管道。设备运行时的旋转方向为从电机端看顺时针旋转，安装时需要核对电机接线相序，避免反转导致泵出力不足、叶轮松动脱落等问题。泵体顶部设置排气螺塞，首次启动前需要拧开螺塞排尽泵腔内的空气，避免气缚现象导致泵无法正常吸液，泵体底部设置排污螺塞，长期停机或者检修时可排尽泵腔内的残留介质，防止介质沉积锈蚀流道或者冬季冻裂泵体。

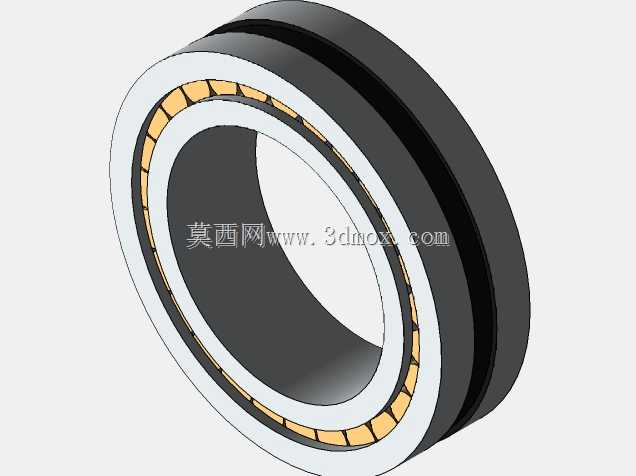

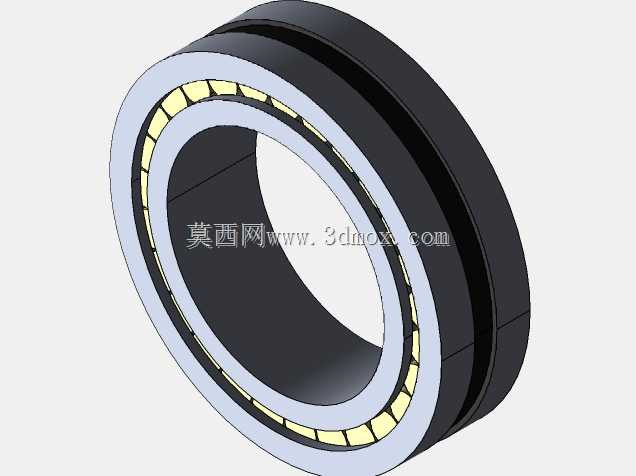

　　在结构建模过程中，所有配合面的公差均按照通用机械加工公差设定，轴承位、密封位的尺寸精度符合泵类产品的行业设计规范，各部件的装配关系完全还原实际设备的装配顺序，可直接用于生成工程图纸、指导生产装配，也可导入厂区布局仿真软件中，模拟设备安装后的管线排布、操作空间校核，提前规避现场安装时的干涉问题。对于设备选型人员来说，可通过这套模型直观核对泵的安装尺寸、接口位置是否与现场预留条件匹配，避免选型失误导致的现场安装返工；对于结构设计从业者来说，可参考这套成熟的泵体结构设计逻辑，优化同类流体输送设备的流道设计、密封结构设计、传动布局设计，减少设计过程中的试错成本。
