手动式真空发生抽气泵结构设计

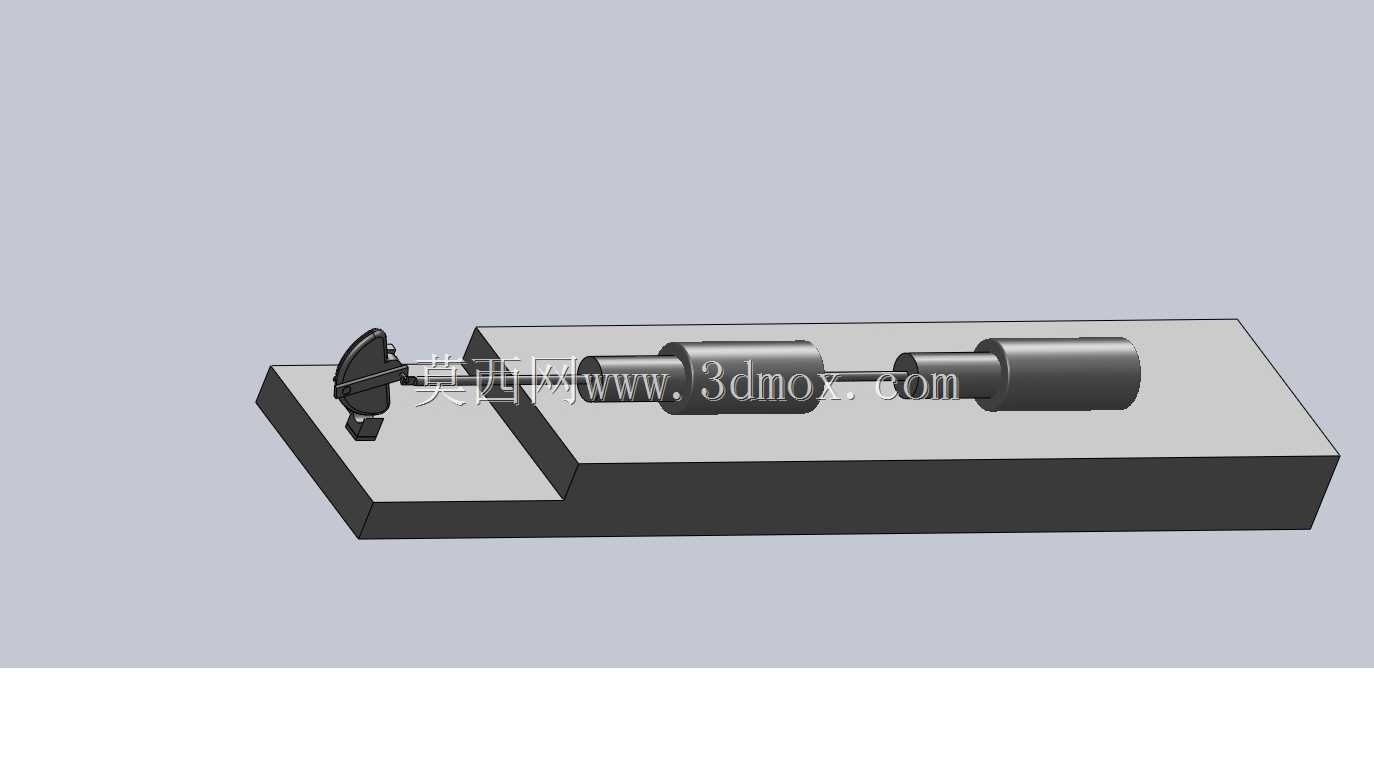

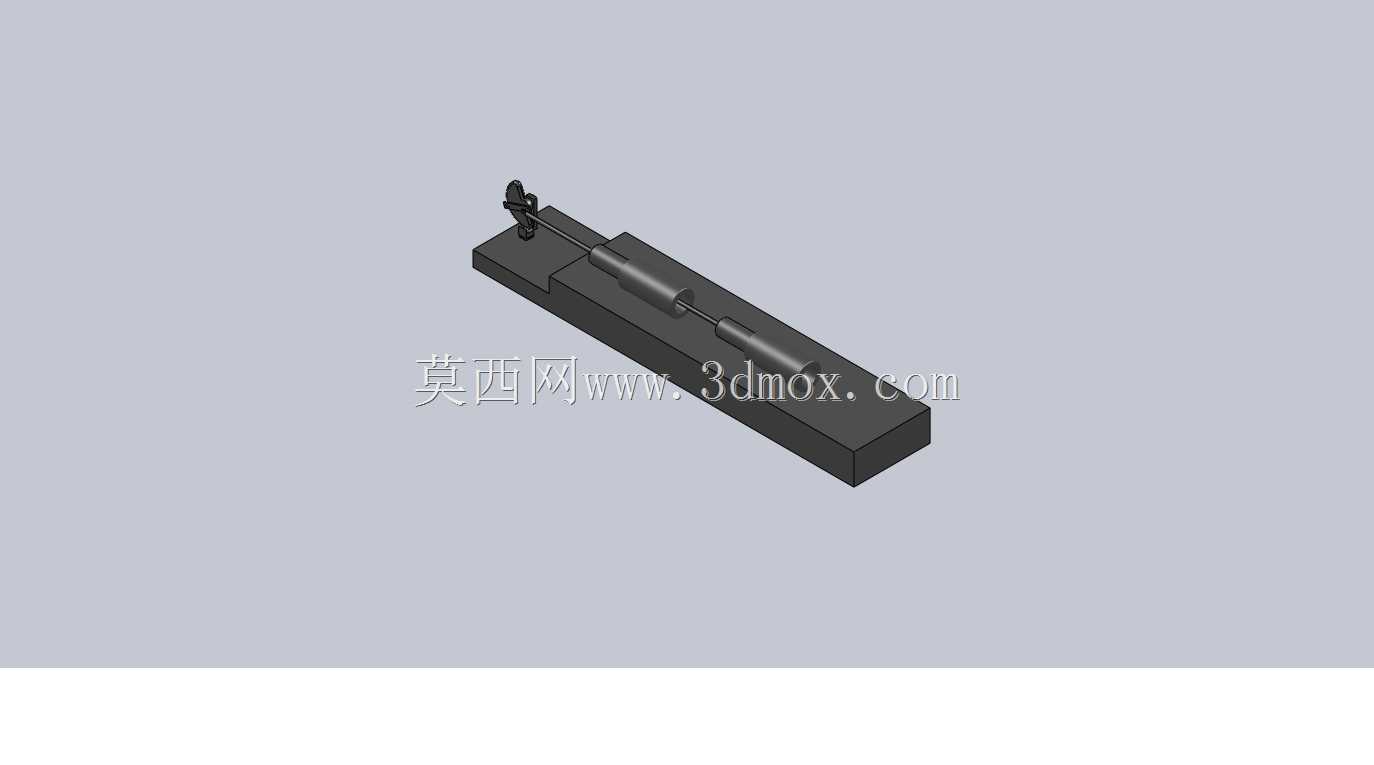

　　这款手动驱动的真空获取装置，常被应用在实验室小容积容器抽真空、小型制冷管路抽气检修、教学演示实验、便携真空吸附工装配套等场景中，不需要外接电源或压缩气源，仅靠手动操作即可获得稳定的负压环境，在无外接动力的野外作业、临时测试场景中适配性极强。从结构设计逻辑来看，整体采用长条形卧式布局，底部设置一体化的矩形安装基座，基座上预留了安装固定的孔位边界，安装时可直接通过螺栓将基座固定在工作台面或配套设备支架上，基座的平面度公差控制在0.1mm以内，保证泵体安装后活塞杆运动方向与基座平面平行，避免运动卡滞。泵体的核心做功部件为柱塞式结构，活塞杆与缸筒之间采用多级密封圈密封，密封件选用耐磨损的丁腈橡胶材质，

　　在反复抽拉运动过程中可保证缸筒内部的气密性，避免负压泄漏。手动操作的手柄设置在活塞杆的外伸端，手柄采用杠杆式结构设计，操作时扳动手柄即可带动活塞杆做往复直线运动，相比直拉式结构操作力降低40%左右，长时间操作不易产生疲劳。缸筒尾部设置有单向阀组，包含进气单向阀与排气单向阀两个核心元件，当活塞杆向外拉出时，缸筒内部容积增大形成负压，进气单向阀打开，将被抽容器内的空气吸入缸筒；当活塞杆向内推压时，缸筒内部容积减小压力升高，排气单向阀打开，将缸筒内的空气排出到外界，反复操作即可持续抽取目标容器内的空气，最终达到需要的真空度。在安装边界设计上，整体长度控制在280mm范围内，基座宽度为60mm，整体高度不超过70mm，占用安装空间极小，

　　可直接集成在小型实验台、便携检测设备内部，不需要额外预留过大的安装空间。进气接口设置在缸筒尾部的侧方，采用标准的快插接口规格，可直接对接外径6mm的气动软管，不需要额外加工转换接头，现场装配效率极高。从功能特性来看，这款手动泵可实现的极限真空度可达-0.08MPa，单次抽气行程的排量为15mL，对于容积在500mL以内的容器，连续操作30次左右即可达到使用所需的负压值，完全满足小容积场景的抽气需求。结构上没有复杂的传动零件，所有运动部件均做了圆角过渡处理，不存在应力集中的薄弱位置，日常使用过程中仅需要定期在活塞杆表面涂抹少量润滑脂即可保证运动顺畅，维护成本极低。设计过程中充分考虑了不同使用场景的适配性，整体结构零件数量少，

　　除密封件外其余零件均采用硬质铝合金或不锈钢材质加工，具备一定的防腐蚀能力，可在湿度较高的环境中正常使用，不会轻易出现锈蚀卡滞的问题。手柄的握持位置做了防滑纹理处理，操作时手部不易打滑，即使戴着手套也可稳定操作。在实际配套选型时，可根据需要的抽气速度搭配不同容积的真空储气罐，也可在气路中加装真空压力表实时监测负压数值，拓展使用场景。整个泵体的重心落在基座的中心位置，安装固定后不会出现偏载问题，即使在有轻微振动的设备上配套使用，也不会出现连接松动、位置偏移的情况。
