适配菲亚特车型的雨刮器传动齿轮

　　在乘用车辆的雨刮系统维护与故障修复场景中，传动齿轮的磨损失效是导致雨刮功能异常的常见诱因，这款适配菲亚特车型的雨刮器传动齿轮，正是针对实车雨刮组件打滑、传动失效的故障场景完成的结构复刻设计。日常车辆使用过程中，雨刮系统长期暴露在户外环境下，沙尘侵入传动腔、低温导致润滑脂性能下降、长期往复交变载荷冲击，都会让齿轮啮合面逐步出现磨粒磨损，当轮齿磨损量超过啮合临界值后，就会出现雨刮动作卡顿、空程打滑甚至完全停摆的问题，不少老款车型的原厂配件供应周期长、采购成本高，通过逆向测绘完成替换件的结构设计，是售后维修场景下性价比极高的解决方案。

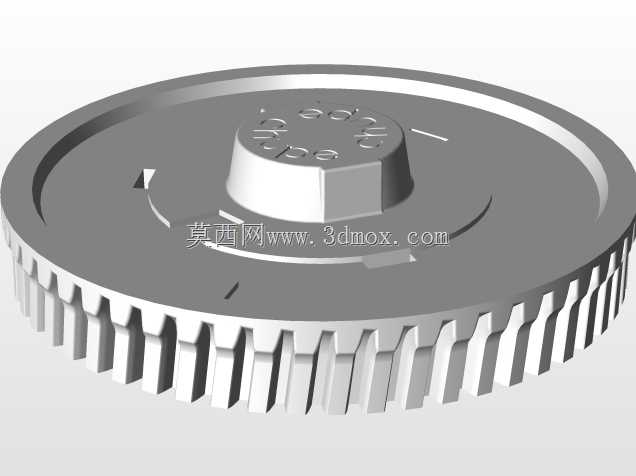

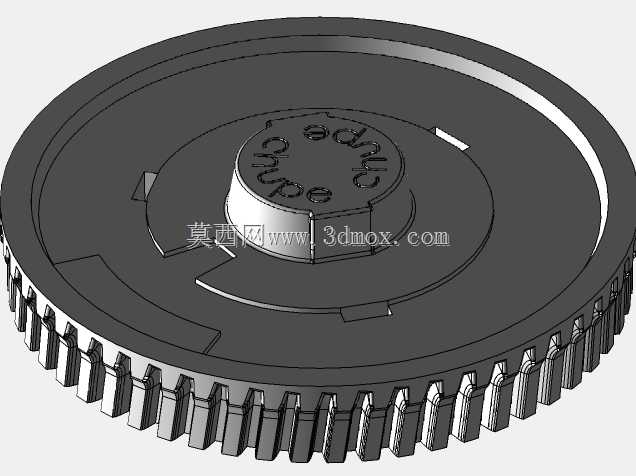

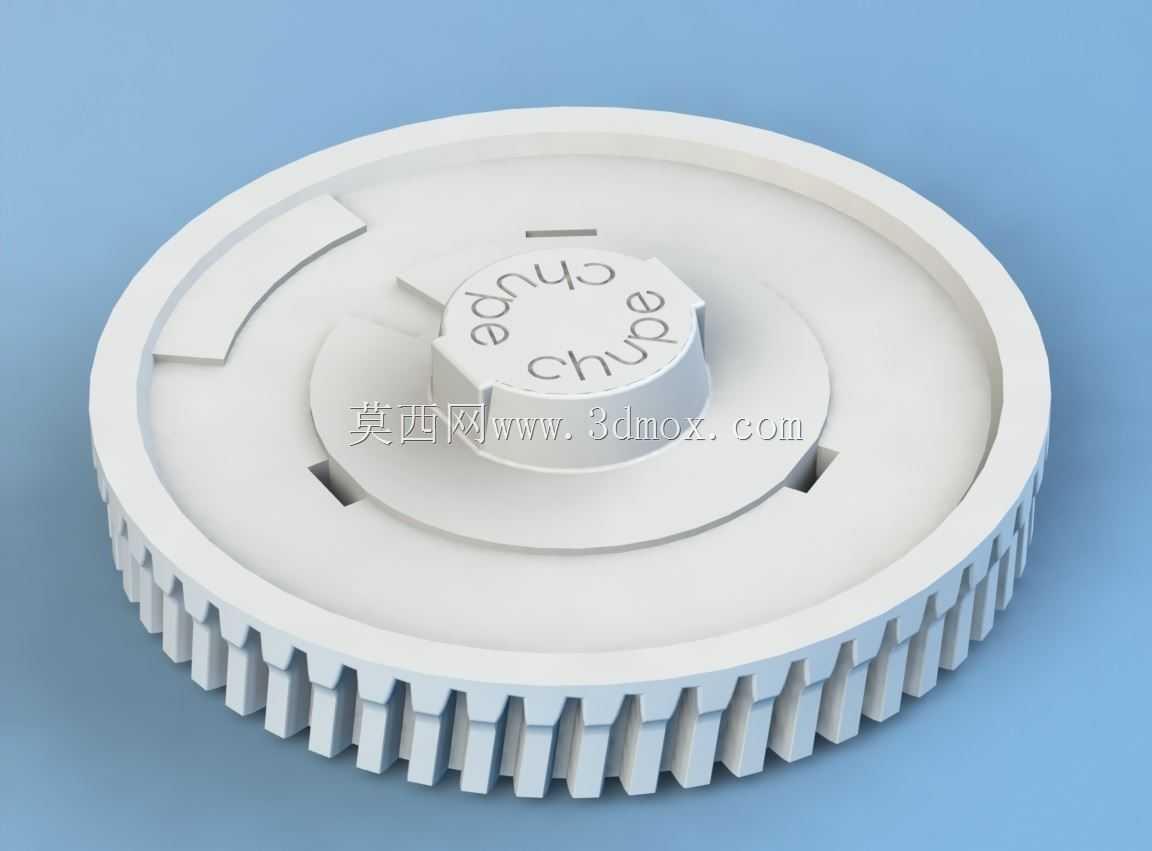

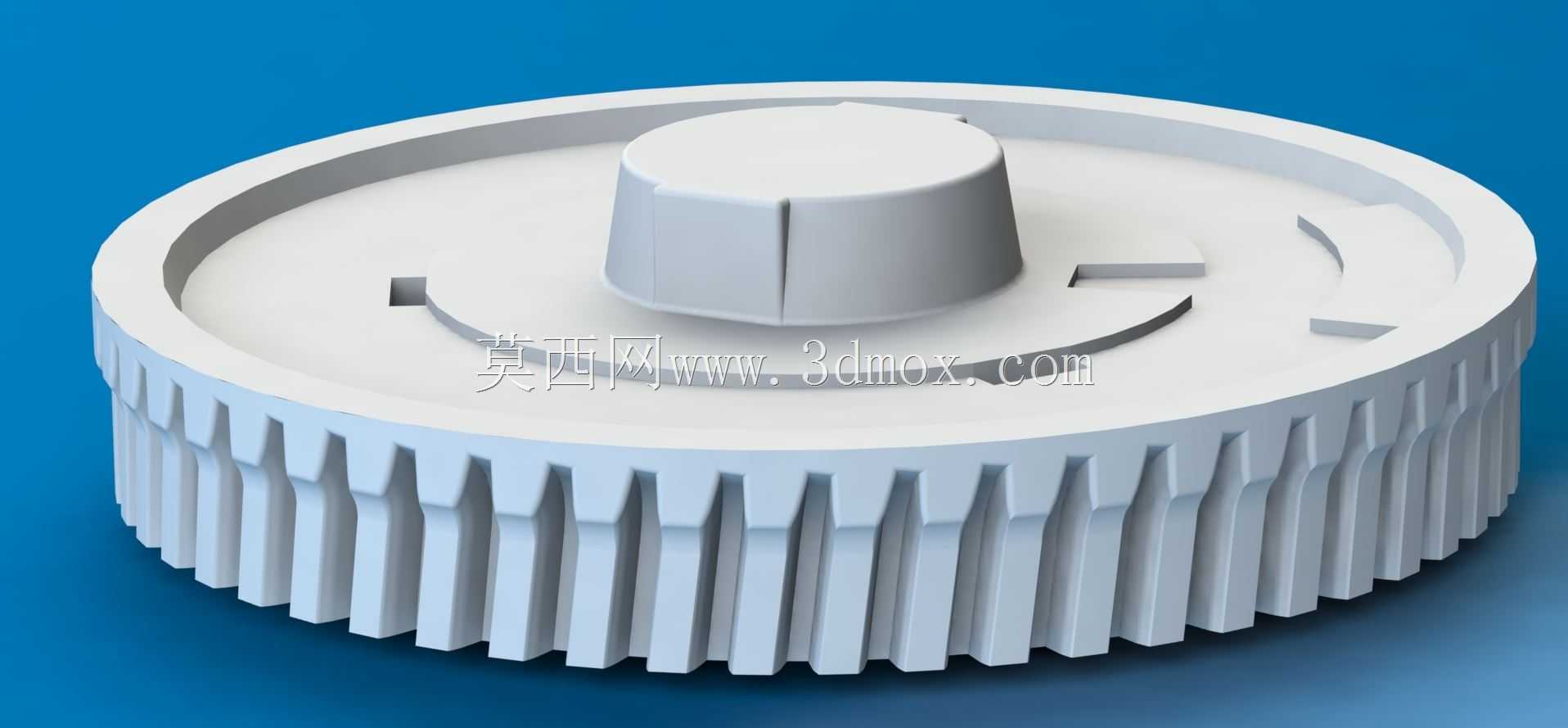

　　从功能特性来看，这款齿轮属于雨刮传动链路里的减速从动轮，输入端承接雨刮电机输出的高转速低扭矩动力，通过轮齿啮合完成转速降低、扭矩放大的动力传递，最终驱动雨刮摆臂完成设定角度的往复刮扫动作。齿轮主体采用大直径圆柱直齿结构，直齿设计的优势在于啮合过程无轴向分力，对支撑轴承的轴向载荷要求低，适配雨刮系统低速、往复启停的传动工况，同时直齿结构的加工与成型难度更低，无论是小批量机加工制作还是注塑批量生产，都能稳定控制成型精度。齿轮上端面设置的多组凸台与卡槽结构，是与雨刮传动连杆组件的定位配合结构，不同位置的卡槽对应传动盘的行程限位点，能够精准约束雨刮摆臂的上下止点位置，避免刮扫过程中出现摆臂超程撞击风挡边框或者刮扫区域不足的问题，中心的凸台结构是齿轮的安装定位基准，与传动腔体内的定位轴配合，保证齿轮转动过程中的同轴度，降低转动过程中的径向跳动量，减少啮合异响与额外磨损。

　　设计过程中首先对故障拆车件进行了全尺寸测绘，重点核对了轮齿的模数、压力角、齿顶圆与齿根圆直径参数，保证替换件与原厂主动齿轮的啮合侧隙处于合理区间，侧隙过大会导致传动换向时出现明显的撞击异响，侧隙过小则会增大转动阻力，甚至在温度变化出现热胀时出现卡滞问题。齿轮的轮齿部分做了等强度优化，齿根位置保留了合理的圆角过渡，避免应力集中导致轮齿在交变载荷下出现断齿问题，考虑到售后替换件的使用场景，齿面的粗糙度要求控制在合理范围，既不会因为粗糙度过大导致啮合磨损加快，也不会因为过高的光洁度要求提升不必要的加工成本。

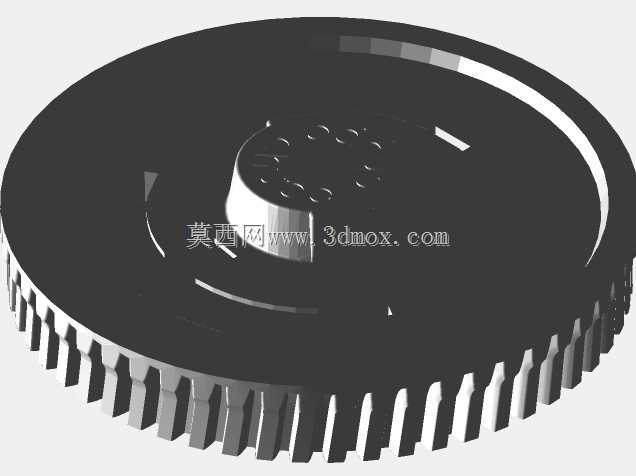

　　安装边界层面，齿轮的总厚度、中心定位凸台的高度与直径、上端面卡槽的深度与分布角度，都严格匹配原厂雨刮传动腔体的内部空间，安装时不需要对原有腔体、传动连杆做任何修改，直接替换失效的旧齿轮即可完成装配。齿轮背部的环形减重槽设计，在不影响结构强度的前提下减少了材料用量，同时降低了齿轮自身的转动惯量，让雨刮电机的启停响应更顺畅，减少电机启动瞬间的电流冲击。在实际装车验证过程中，这款齿轮能够完全复现原厂齿轮的传动特性，雨刮的刮扫速度、摆臂行程、换向平顺度都与原厂状态一致，能够覆盖雨刮系统全工况的使用需求，无论是低速间歇刮扫、高速连续刮扫还是风挡清洗后的联动刮扫动作，都能稳定传递动力，不会出现打滑、卡顿的问题。

　　从应用延伸来看，这款齿轮的设计逻辑不仅适用于对应车型的售后维修替换，其结构设计思路也可以为同类型小载荷塑料传动齿轮的设计提供参考，尤其是在低速往复传动的应用场景下，直齿结构配合端面定位卡槽的设计形式，能够在有限的安装空间内实现稳定的动力传递与行程限位，兼顾结构可靠性与制造成本的平衡。
