渐开线直齿圆柱传动齿轮结构设计

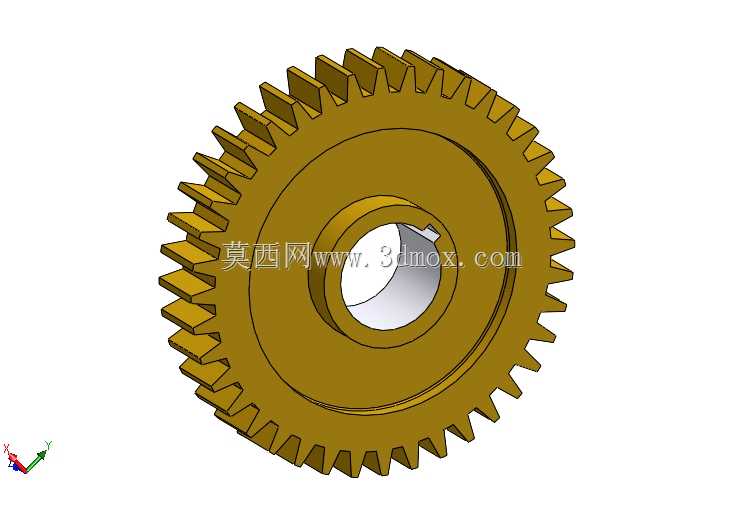

　　这款直齿圆柱齿轮是机械传动系统中应用最为广泛的基础动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线分度机构中都能见到同结构产品的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，更适合中低速、载荷平稳的传动工况。从结构细节来看，这款齿轮采用了辐板式整体结构，齿圈与轮毂之间通过薄辐板连接，相比实心轮体结构能有效降低自身转动惯量，在频繁启停的传动场景中可以减少启动冲击，降低驱动端的瞬时负载。中心孔内设计有标准平键键槽，安装时通过平键与传动轴实现周向固定，能够可靠传递额定扭矩，

　　避免轮体与轴之间出现相对转动打滑的问题；轮毂部分做了轴向加厚设计，既可以提升与轴的配合接触长度，保证连接同轴度，也能避免键槽位置出现应力集中导致的轮毂开裂问题。齿形采用标准渐开线圆柱直齿设计，齿顶做了微小倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能减少齿轮啮合初期的齿顶干涉，降低啮合冲击噪音。齿向方向没有螺旋角，所有轮齿的齿向都与齿轮轴线平行，加工时可以通过滚齿、插齿工艺一次成型，不需要额外的螺旋角导程调整，加工难度更低，后期维护更换时的配件适配性也更强。在实际选型应用中，这类齿轮的安装边界需要重点关注几个核心尺寸：首先是中心安装孔的直径与键槽尺寸，必须与配套传动轴的轴径、键槽规格完全匹配，

　　配合公差一般选用H7/k6的过渡配合，既保证装配时不会过于松旷，也方便后期拆卸维护；其次是齿顶圆直径需要与传动箱内的相邻构件预留足够的安全间隙，避免运转过程中齿顶与箱体内壁、其他传动构件发生刮擦；第三是齿轮的轴向定位尺寸，轮毂两端的轴用挡圈槽或者轴肩定位位置需要精准匹配，保证轮体在轴上的轴向位置固定，避免运转过程中出现轴向窜动导致的轮齿偏载。从设计思路层面来说，这类中等直径的直齿轮采用辐板结构而非实心结构，是在保证轮体整体强度的前提下尽可能降低自重，对于转速较高的应用场景，还可以在辐板位置开设减重孔，进一步降低转动惯量，提升传动响应速度。轮齿的参数设计需要匹配配对齿轮的模数、齿数、压力角，保证啮合时的重合度满足传动要求，

　　一般直齿轮的重合度在1.2以上就能保证连续平稳传动，不会出现啮合间断的问题。齿面的加工精度根据应用场景不同有所区分，普通传动场景选用8级精度即可满足使用要求，高速重载场景则需要提升到7级甚至更高精度，同时做齿面淬火处理提升表面硬度，增强耐磨性能。在实际装配过程中，需要保证两个啮合齿轮的轴线平行度误差在允许范围内，否则会出现轮齿一端接触偏载的问题，加速齿面磨损，严重时甚至会出现断齿故障。润滑方式根据转速不同可以选择脂润滑或者油润滑，转速低于1000r/min的开式传动一般采用脂润滑，定期补充润滑脂即可，闭式传动箱内则采用油浴润滑或者飞溅润滑，保证齿面始终有润滑油膜覆盖，降低齿面磨损与啮合噪音。这类齿轮的失效形式主要有齿面点蚀、齿面磨损、轮齿折断、齿面胶合几种，设计时需要根据实际传递的扭矩、转速、工作时长计算轮齿的接触强度与弯曲强度，保证在额定工况下的使用寿命满足设计要求。比如在有冲击载荷的应用场景，需要适当增大模数，提升轮齿的弯曲强度，避免冲击载荷导致的轮齿折断；在长期连续运转的场景，则需要提升齿面硬度，降低齿面点蚀的出现概率。
