可3D打印差速器齿轮组结构展示

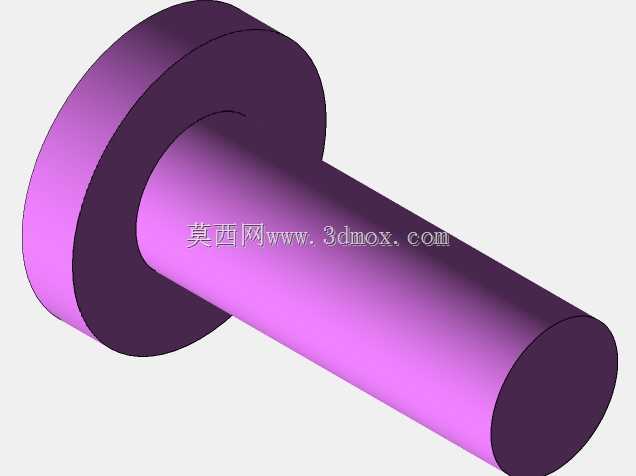

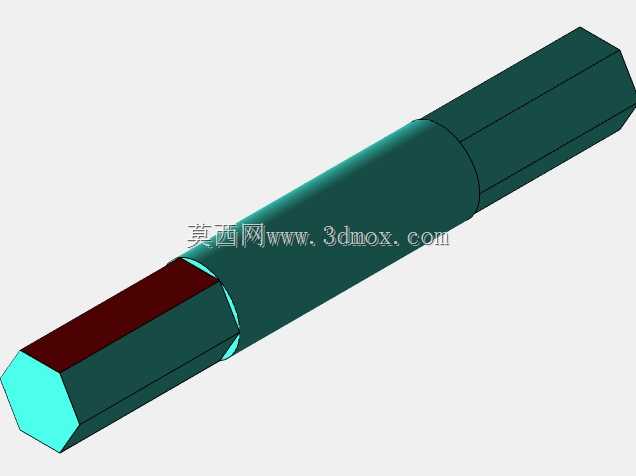

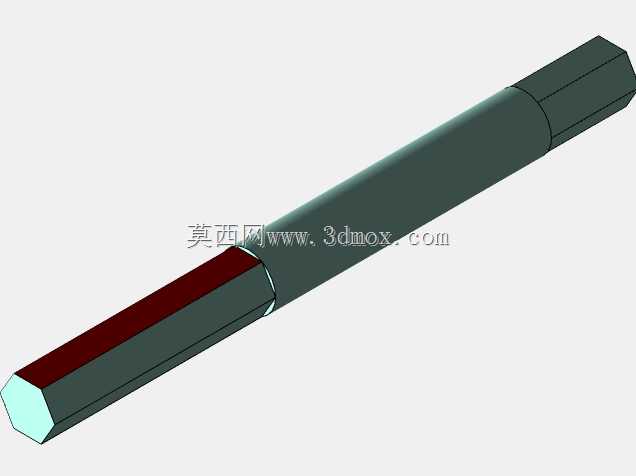

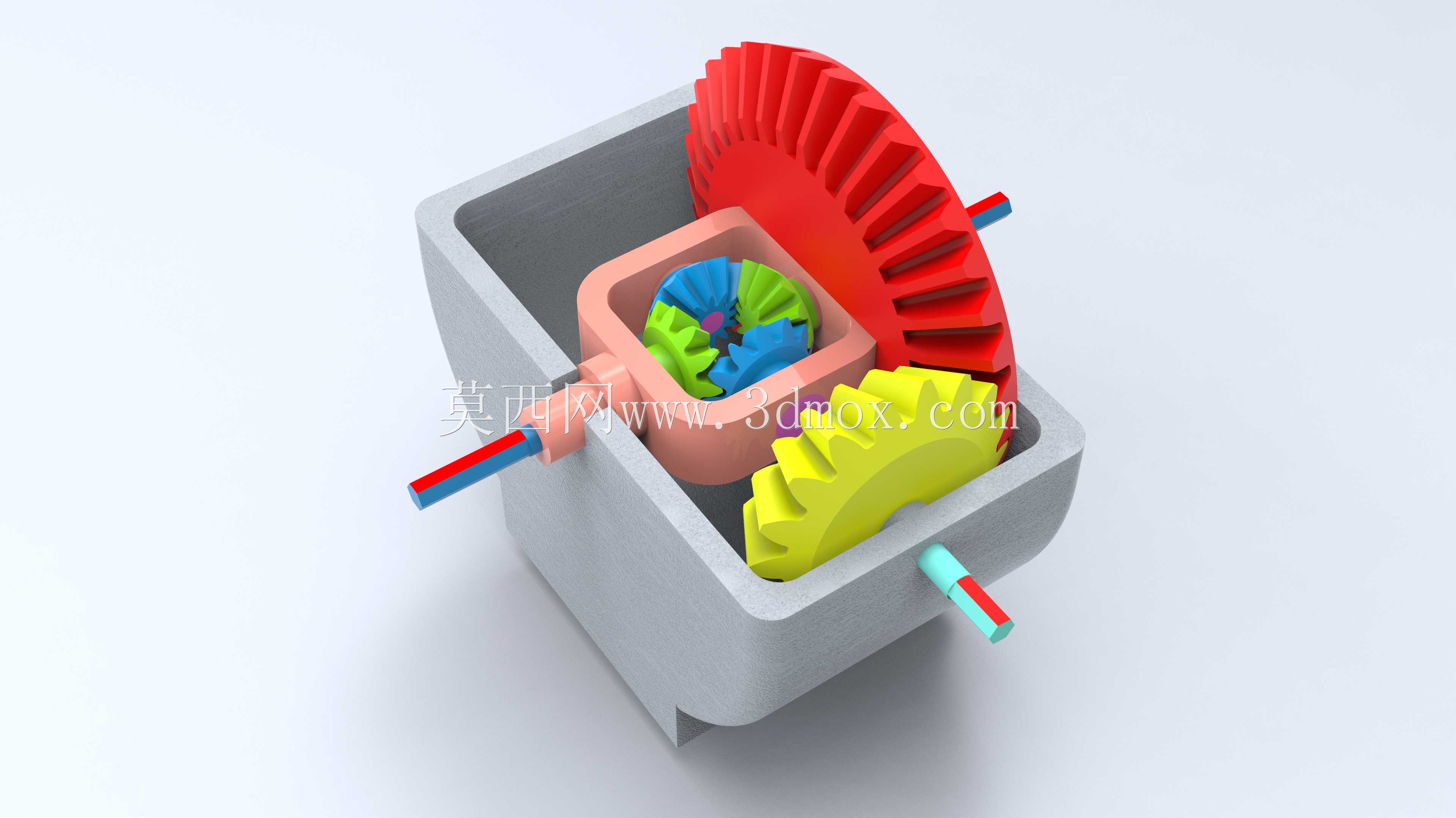

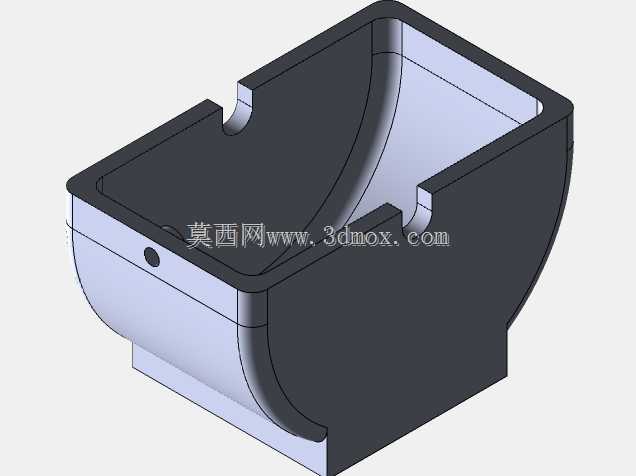

　　这套差速器齿轮组结构，核心是复刻差速传动的核心运动逻辑，适配桌面级FDM3D打印的成型特性做了结构优化，日常做机械原理教学演示、小型智能移动平台传动改装、创客项目传动方案验证都能直接用。先从实际安装边界说，整套结构的壳体做了一体化的容纳设计，外部预留三个轴伸接口，两个同轴对向布置的半轴接口、一个垂直布置的动力输入接口，接口处做了轴径适配的凸台限位，安装时不需要额外做定位工装，只要把对应轴件插入接口就能完成初步定位，壳体外部的安装固定位做了沉孔设计，打印完成后不需要二次扩孔就能直接拧入M3规格的紧固件，固定在演示台架或者小型设备底盘上，整体外轮廓的长宽高控制在120mm100mm90mm范围内，不会占用过多安装空间，适配桌面级打印机200mm见方的常规成型平台，一次打印就能完成所有壳体类零件的成型，不需要拆分拼接。

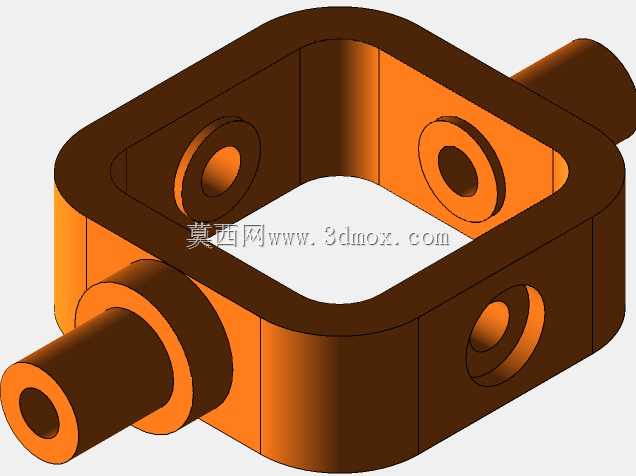

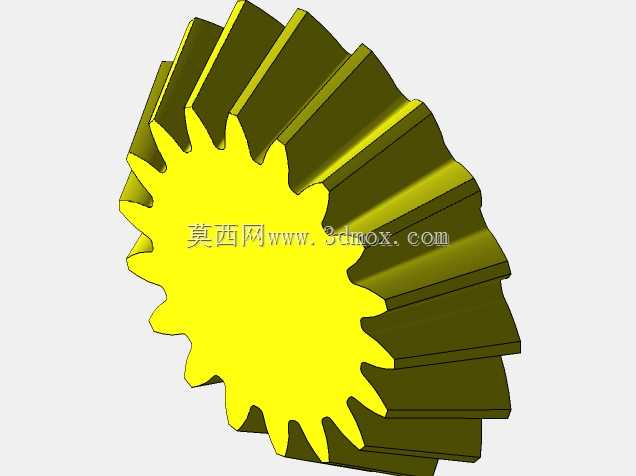

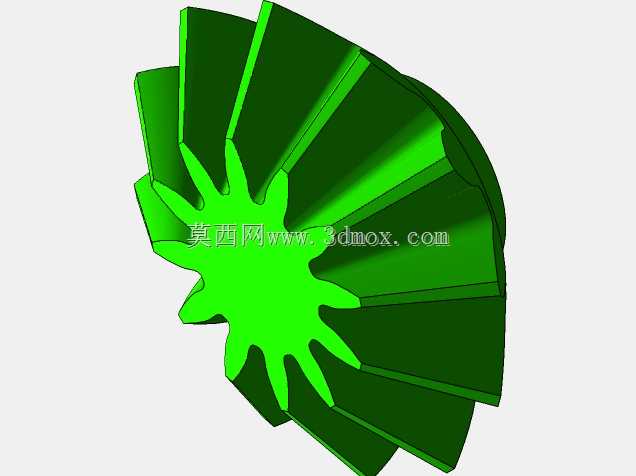

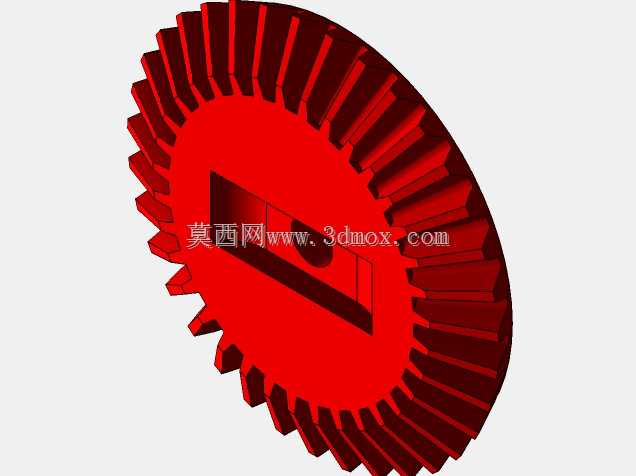

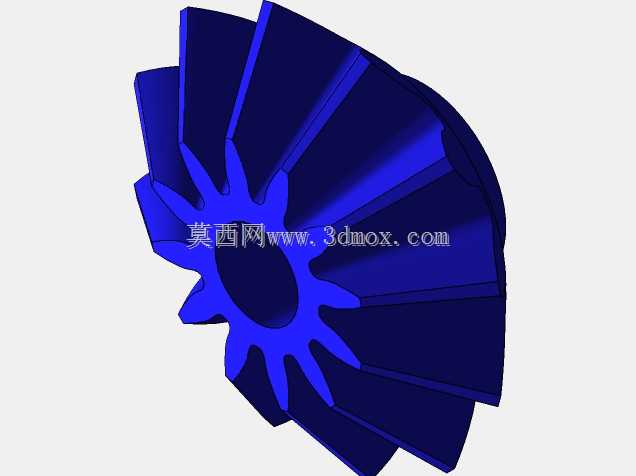

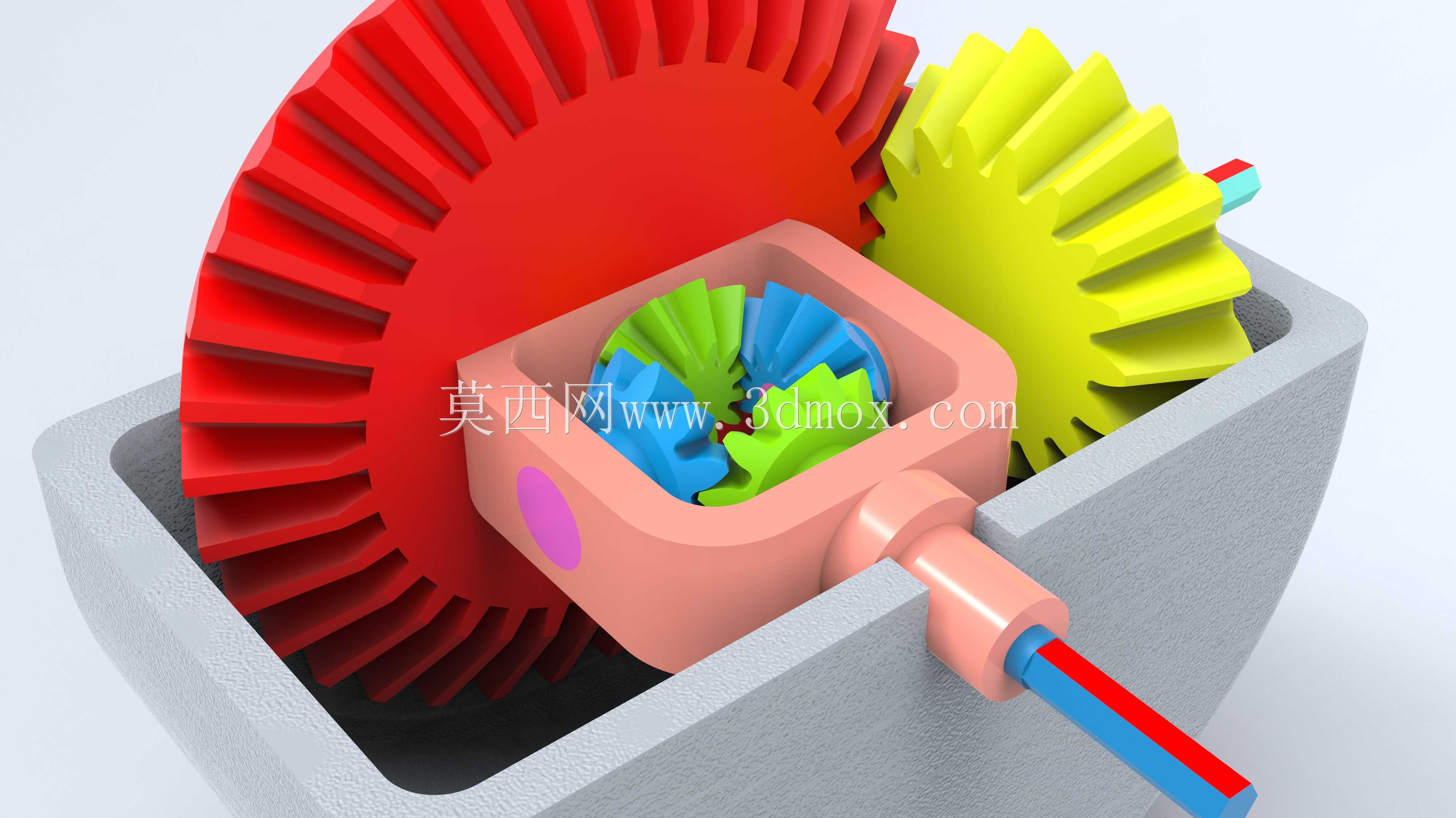

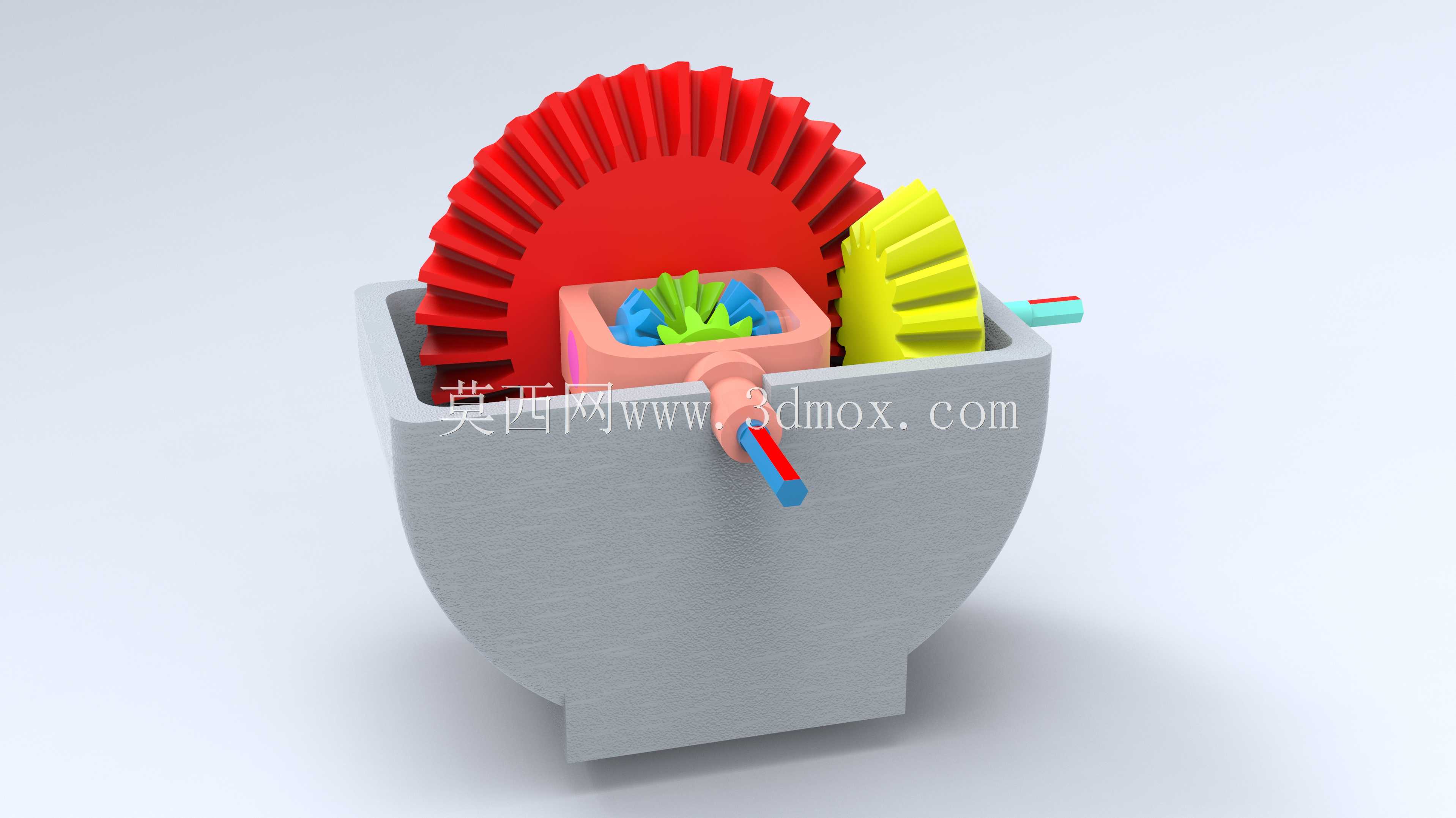

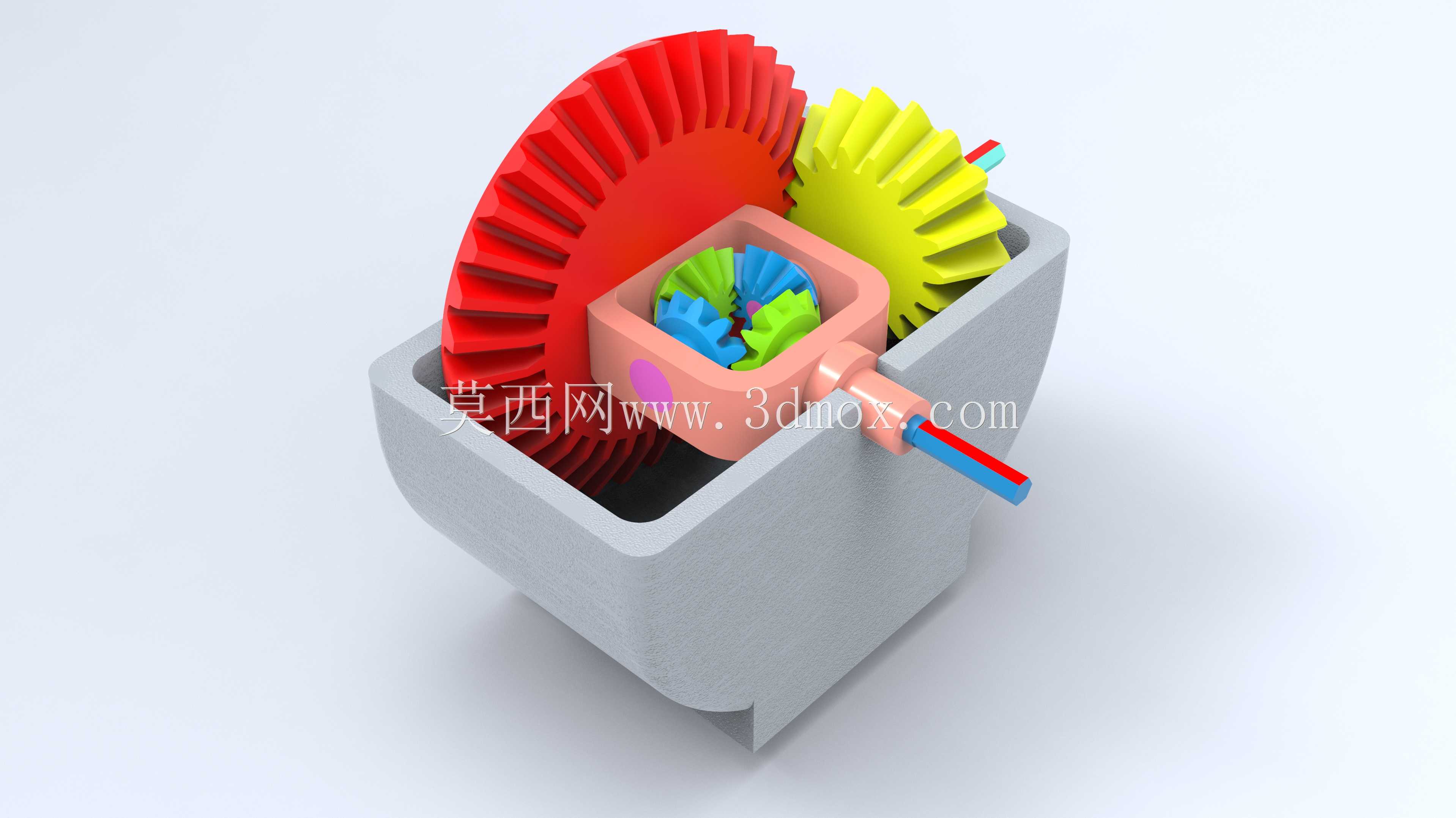

　　从功能特性上看，这套结构完整还原了对称式锥齿轮差速器的运动特性，动力从输入轴端的大锥齿轮输入后，会通过差速器壳带动十字行星轴转动，行星轴上的四个行星锥齿轮会同时啮合两侧的半轴锥齿轮，当两侧输出轴遇到的阻力一致时，行星齿轮不会发生自转，会随差速器壳整体公转，带动两侧半轴以相同转速转动，和普通刚性传动的效果一致；当两侧输出轴阻力不同时，比如模拟车辆转弯时一侧轮阻力更大的场景，行星齿轮就会在公转的同时发生自转，自动调整两侧半轴的转速差，保证两侧输出端不会出现滑动拖拽的情况，整套齿轮的啮合间隙做了0.2mm的预留，刚好适配3D打印的层纹公差，打印完成后不需要做齿轮的打磨修配就能顺畅转动，不会出现卡滞或者啮合间隙过大导致的传动空程问题。

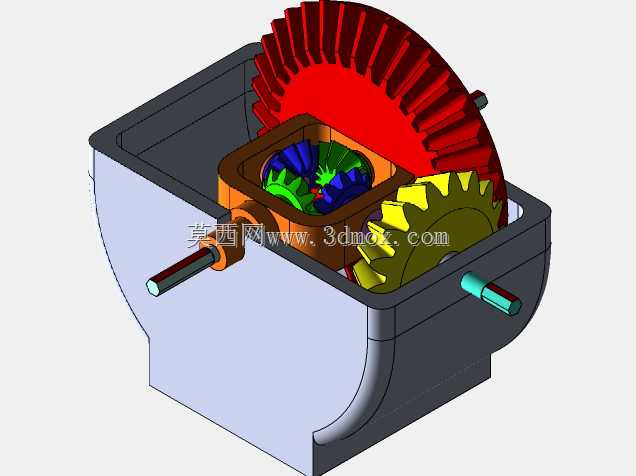

　　设计思路上没有照搬工业差速器的金属件结构，而是针对3D打印的工艺特性做了针对性调整，比如所有齿轮的齿顶都做了0.3mm的圆角过渡，避免打印时齿尖位置出现翘曲或者缺料的问题，行星齿轮的安装轴和差速器壳做成了一体化结构，减少了装配时的零件数量，不需要额外采购销轴类标准件，降低了组装门槛；壳体的侧壁做了1.5mm的均匀壁厚，既保证了结构强度，又不会因为壁厚过大导致打印时出现内部缩孔，同时壳体上开了可视化的开窗，组装完成后可以直接观察到内部行星齿轮的转动状态，做原理演示的时候不需要拆开壳体就能直观展示差速动作的全过程。

　　实际应用场景里，这套结构除了作为机械原理的教学演示教具，还可以直接改装到小型遥控模型车、桌面级移动机器人的底盘上，替代原有的刚性传动结构，提升小型移动设备的转向平顺性，减少轮胎的磨损；也可以作为创客做传动方案验证的基础结构，在这套结构的基础上调整齿轮模数、齿数比，就能适配不同的输入转速和输出扭矩需求，比如把输入锥齿轮的齿数改小，就能获得更大的减速比，适配低转速大扭矩的动力输出场景。安装的时候需要注意，三个轴伸位置的轴件要和接口保持同轴，避免出现别劲的情况导致转动阻力过大，齿轮啮合位置可以涂抹少量润滑脂，降低3D打印零件的摩擦损耗，提升整套结构的使用寿命；如果是做透明演示效果，还可以把壳体换成透明PETG材料打印，不用开窗就能直接观察内部的齿轮运动状态，展示效果会更好。
