四孔L型组合式冲压加工刀具结构

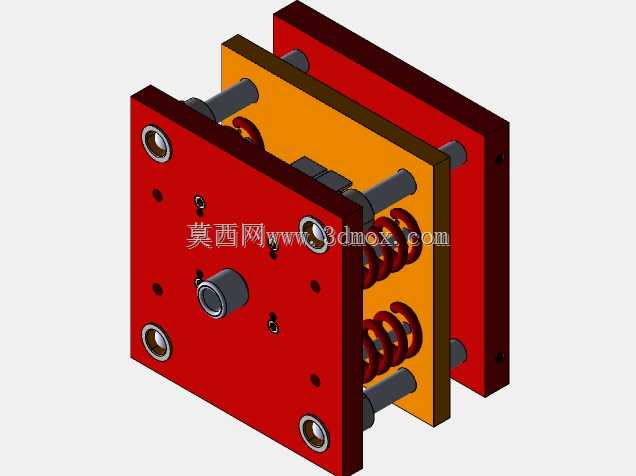

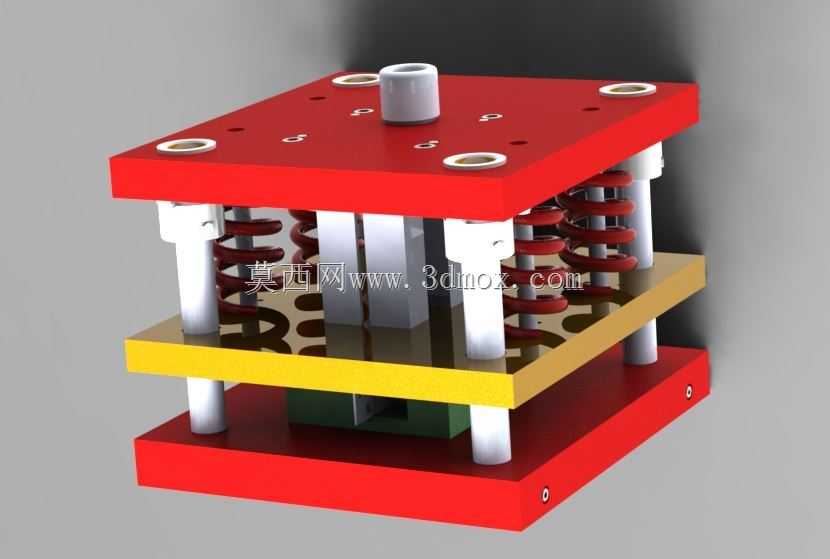

这套L型四孔组合刀具主要面向薄板类五金零件的连续冲压加工场景，在多工位级进冲压产线中承担同步冲孔、成型的加工工序，可一次性完成L型弯折件上四个定位孔的冲裁作业，避免单工序分步加工带来的定位累积误差，适配电子五金、家电结构件的批量加工需求。整套结构采用三层板叠装导向设计，上下安装板为高刚性碳钢材质，表面做发黑防锈处理，四角配置等高导柱与复位弹簧，保证上下模合模过程中运动轨迹无偏移，弹簧预压量经过核算，合模时提供均匀的压料力，开模时带动上模组件快速复位，避免带料问题。中间的卸料板采用硬质合金镶件结构，四个冲头对应安装在上模固定板的定位槽内，冲头与安装孔采用H7/m6过渡配合，更换磨损冲头时无需拆解整套工装，仅需拆卸对应位置的紧固螺丝即可完成替换，大幅降低产线停机维护时长。设计过程中优先考虑安装边界的适配性，上下安装板的四个角预留了标准U型安装槽，可直接固定在普通开式压力机的工作台面与滑块端面，无需额外加工过渡连接板，整体闭合高度适配多数40吨及以上吨位的通用冲压设备，无需对设备进行改造即可直接投产使用。刀具的刃口部分采用斜口冲裁设计，相比平口冲头可降低30%左右的冲裁力，减少设备负载同时延长冲头使用寿命，四个孔的位置度公差控制在0.02mm以内，满足精密五金件的装配定位要求。导套与导柱之间采用自润滑铜套结构，长期高速往复运动无需频繁加注润滑油，避免油污污染加工工件，适配清洁度要求较高的电子零件加工场景。整套结构的受力路径经过优化，冲裁时的冲击力直接通过导柱传递到上下安装板，避免中间卸料板受侧向力产生形变，长期使用后仍能保持稳定的加工精度，L型的刀体布局可适配带弯折特征的工件加工，冲头位置避开工件弯折避让区，不会与工件已成型结构产生干涉。
