重载平板万向脚轮结构设计方案

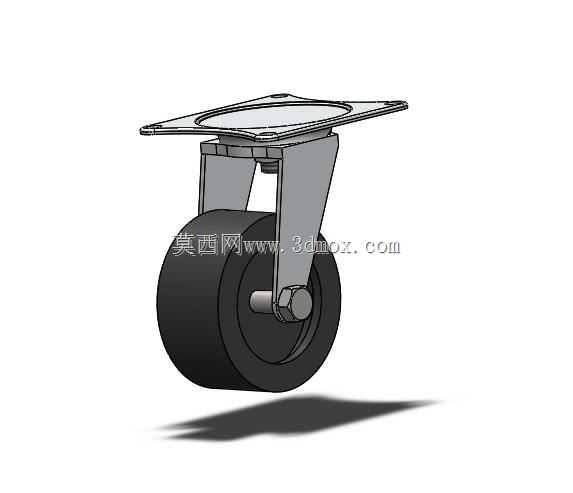

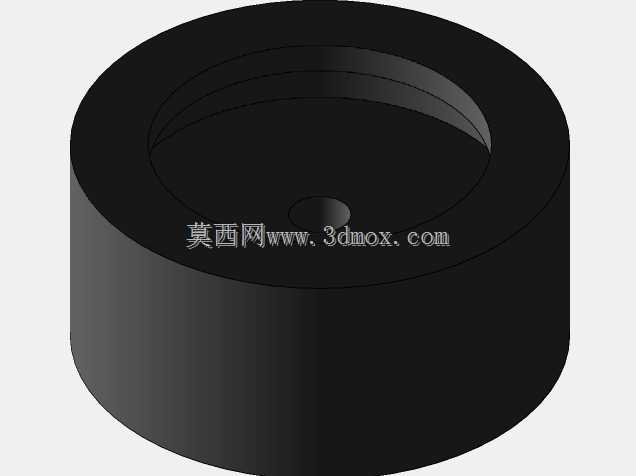

　　在工业生产场景里，脚轮是各类移动工装、设备机架、周转载具实现灵活移位的核心支撑部件，小到车间工位的工具推车、物料周转车，大到重型设备的移动机架、自动化产线的可移动工位台，都需要匹配对应承载能力的脚轮来完成移位与驻停动作。这款平板安装式万向脚轮的设计，首先围绕中重载场景的承载需求展开，轮体采用实心耐磨橡胶材质，既可以在环氧地坪、水泥地面、瓷砖地面等常见工业地面上滚动时降低运行噪音，也能通过橡胶材质的微量形变缓冲地面微小凸起带来的冲击，避免硬轮滚动时产生的震动传递到上方搭载的设备或物料上，减少精密物料移位过程中的震动损伤。

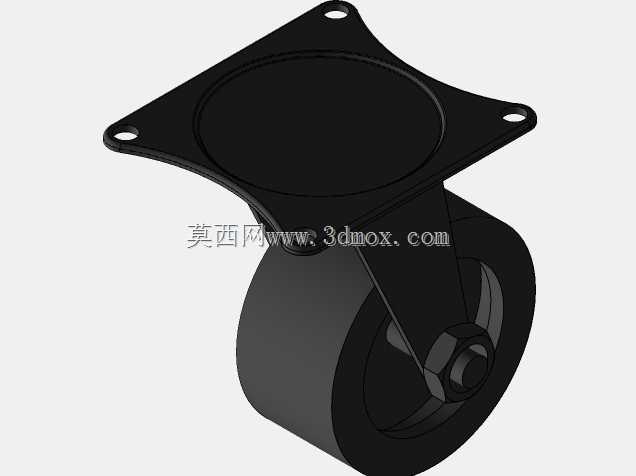

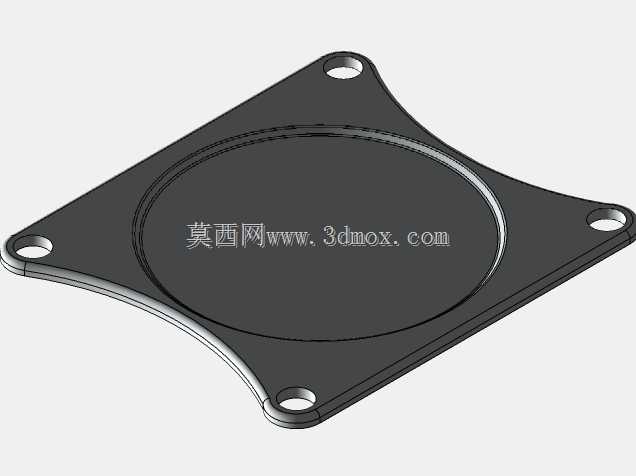

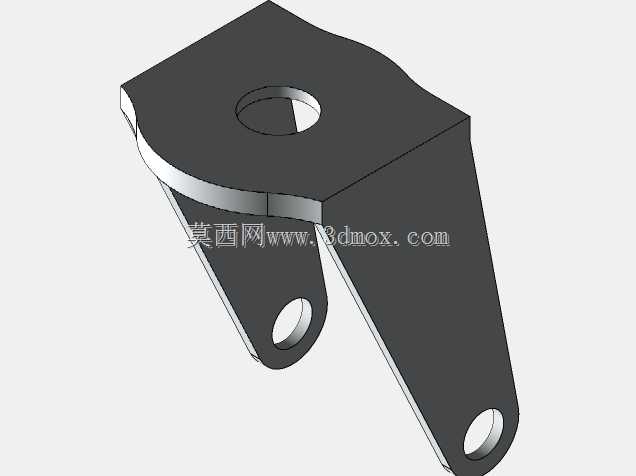

　　转向支架部分采用厚钢板冲压焊接成型，支架的回转部位内置推力轴承与径向轴承组合结构，在承受垂直方向载荷的同时，保证转向动作顺滑无卡滞，即使在满载状态下，操作人员也可以轻松推动载具完成转向动作，不会出现转向卡顿导致的载具偏移、物料倾翻风险。顶部的安装法兰采用方形平板结构，四个安装孔位对称分布，安装时可以通过螺栓直接与设备底部的安装面锁紧固定，法兰盘的平面度在设计时做了严格公差控制，保证安装后支架与设备底面完全贴合，避免长期受力不均导致的支架变形、螺栓松动问题。

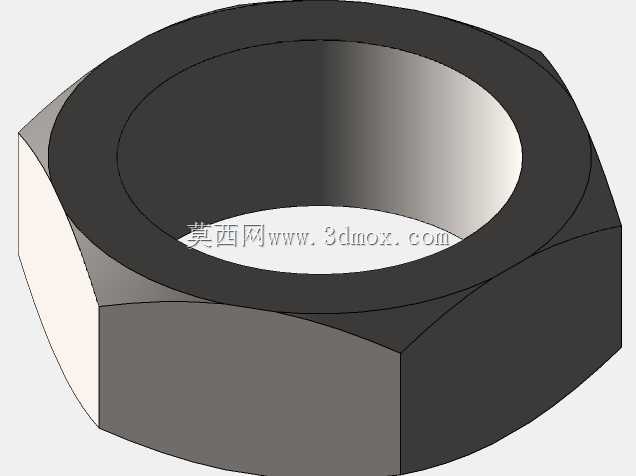

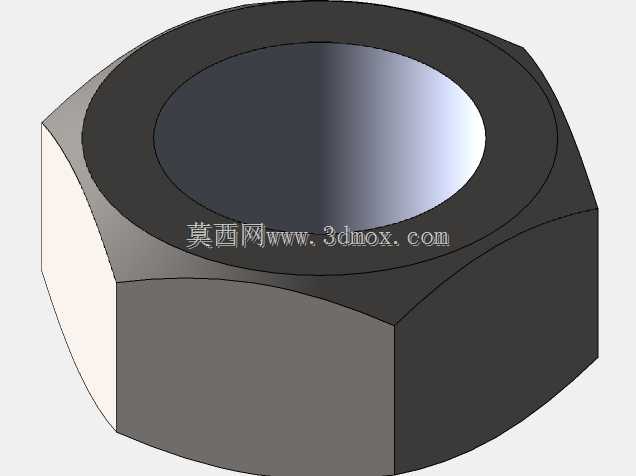

　　从安装边界来看，这款脚轮的安装法兰边长适配常规工业设备底部的安装孔距，轮体直径的选择兼顾了移动灵活性与越障能力，过小的轮径在经过地面接缝、小颗粒杂物时容易卡滞，过大的轮径则会抬升设备整体重心，降低载具移动时的稳定性，这款脚轮的轮径尺寸经过多场景验证，既可以顺利通过车间常见的地面伸缩缝、薄型门槛等障碍，也不会过度抬升设备重心，保证满载移动时的稳定性。轮轴部分采用高强度销轴配合防松螺母锁紧，销轴表面做了硬化处理，长期滚动摩擦下不会出现轴径磨损导致的轮体晃动问题，轮体内部的轴承采用密封式结构，可以阻挡车间内的粉尘、碎屑进入轴承滚道，延长轴承的维护周期，适配多粉尘、多碎屑的机加工车间、仓储物流场景使用。

　　设计过程中还针对支架的受力薄弱点做了加强处理，支架与法兰连接的折弯部位增加了加强筋结构，在承受偏载、冲击载荷时，不会出现支架折弯开裂、法兰变形的问题。回转部位的防尘结构可以阻挡地面扬尘、水渍进入回转轴承，避免轴承锈蚀导致的转向卡滞，即使在潮湿的仓储环境、有少量切削液飞溅的机加工工位旁使用，也能保持转向动作的顺滑。这类万向脚轮通常会和同规格的定向脚轮搭配使用，两个万向轮搭配两个定向轮的组合，既可以保证载具直线移动时的方向稳定性，也能在狭小空间内完成转向、横移等动作，适配车间内狭窄通道的移位需求。

　　在实际选型应用中，需要根据单轮承载能力匹配载具的总重量，预留足够的安全系数，避免长期超载使用导致轮体变形、支架断裂。这款脚轮的结构设计没有多余的复杂零件，整体拆装维护便捷，当轮体磨损到极限时，只需要拆下轮轴销轴就可以更换新的轮体，不需要整体更换脚轮支架，降低后期的维护成本。轮体的橡胶材质硬度经过调校，既不会因为硬度过高导致地面压痕，也不会因为硬度过低导致滚动阻力过大，推动时更加省力。
