定向固定式金属支架滚轮脚轮结构

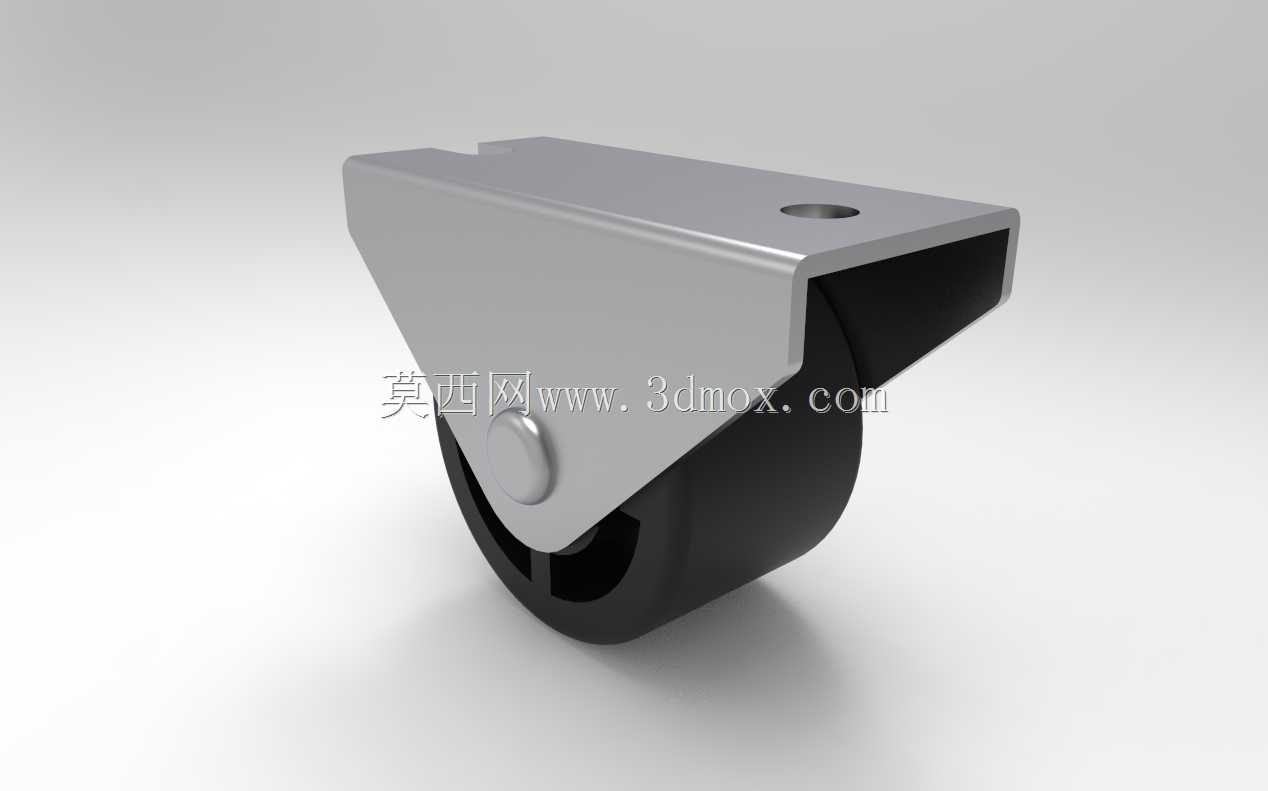

　　在轻型仓储货架、小型仪器推车、办公移动柜体、家用置物架这类需要短距离移位同时兼顾静置稳定性的场景里，定向式固定脚轮是应用频次极高的支撑移动部件，这类脚轮不需要转向功能，通常搭配万向脚轮成对使用，靠定向轮的直行导向特性避免设备移位时出现方向跑偏、侧滑的问题。这款脚轮采用一体式冲压金属支架作为承载主体，支架上部做平直安装面，预留单个圆形安装孔位，安装时可直接通过螺栓穿过孔位固定在设备底部的安装梁上，不需要额外搭配转向转盘结构，整体安装高度控制在较低区间，能有效降低搭载设备的整体重心，减少设备移动过程中的侧倾风险。支架下部做半包式轮体包裹结构，两侧向下延伸的支臂直接夹持滚轮中心的销轴，销轴与支架支臂采用过盈压装配合，

　　不需要额外的紧固件固定，装配工序简单，同时能保证轮体转动时不会出现销轴窜动、轮体脱落的问题。滚轮部分采用硬质耐磨工程塑料材质，轮面做平直圆柱面设计，接触地面的宽度经过优化，既不会因为轮面过窄导致单位面积压强过大压伤环氧地坪、实木地板等软质地面，也不会因为轮面过宽增大滚动阻力，推动搭载设备时手感顺畅，在平整地面上滚动时不会产生明显的颠簸震动。从设计逻辑上看，这款脚轮的支架采用三角承力结构，从上部安装面到下部轮轴支点的过渡区域做斜向加强，冲压成型的金属板材自带结构刚性，在额定承载范围内不会出现支架变形、弯折的问题，支架表面做镀锌钝化处理，能应对日常使用场景中的潮湿、轻微腐蚀环境，不会轻易出现锈迹脱落的情况。

　　轮体与支架之间预留了合理的转动间隙，不会因为加工公差导致轮体与支架侧壁发生摩擦卡滞，轮体中心的转动部位采用自润滑结构，不需要定期加注润滑脂维护，长期使用也不会出现转动异响、卡涩的问题。在实际选型适配时，需要注意安装面的贴合平整度，若设备底部安装梁存在焊接变形、平面度超差的情况，需要先对安装面做找平处理再固定脚轮，避免支架长期受偏载应力出现断裂；同时要注意单轮的承载上限，整台设备的总重量加上满载物料的重量分摊到每个脚轮上的载荷不能超过单轮额定承载的百分之八十，预留足够的安全余量，避免长期过载使用导致轮体碎裂、支架变形。这类定向脚轮通常布置在设备的固定侧，比如推车的后端两个脚轮使用定向款，前端两个脚轮使用带刹车的万向款，

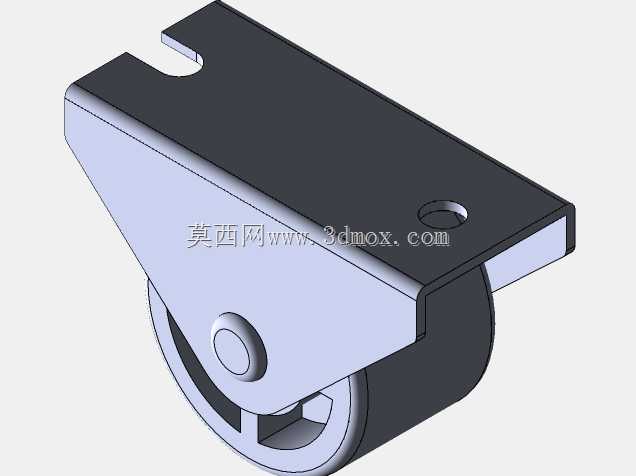

　　推行时靠后端定向轮保持直行轨迹，前端万向轮调整行进方向，停靠时踩下万向轮的刹车即可固定设备位置，这种搭配方式在小型实验设备推车、车间工位周转车、商用展示柜等产品上的应用非常成熟。从建模细节上看，支架的冲压折弯圆角、安装孔的倒角、轮体的减重镂空结构都做了还原，轮体与支架的装配间隙符合实际装配公差要求，没有出现干涉、穿模的问题，能直接用于设备的整体装配干涉检查、运动仿真验证，也可以作为脚轮选型时的结构参考，帮助设计人员快速确认安装尺寸、匹配对应的安装孔位与安装空间，不需要反复测绘实物调整尺寸。
