带刹车功能工业重载万向脚轮结构

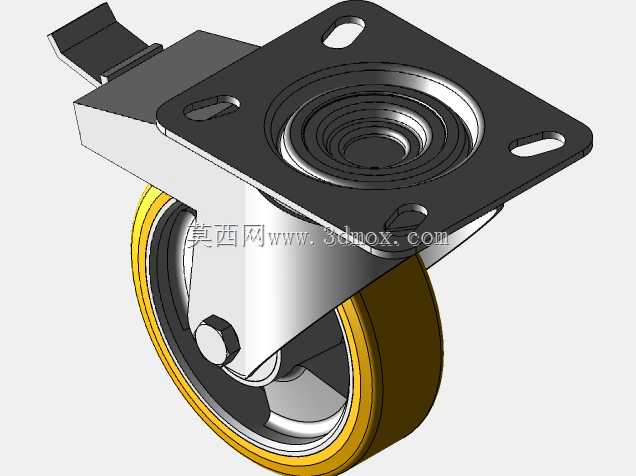

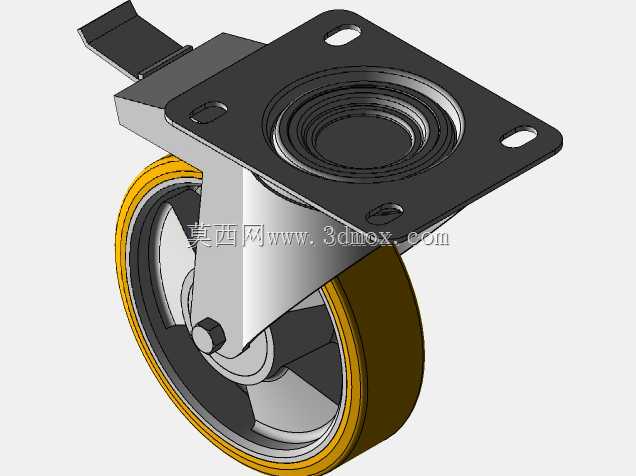

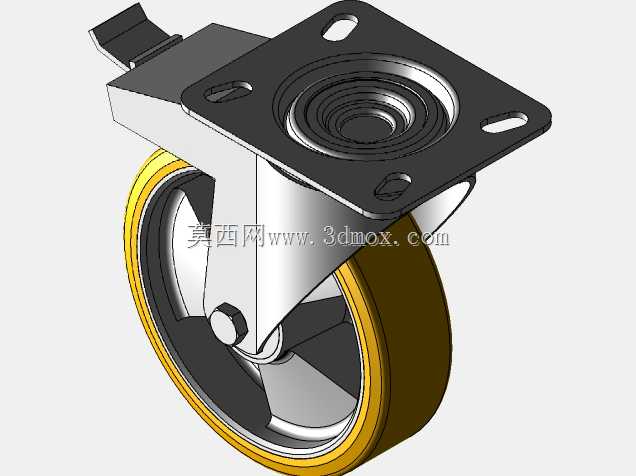

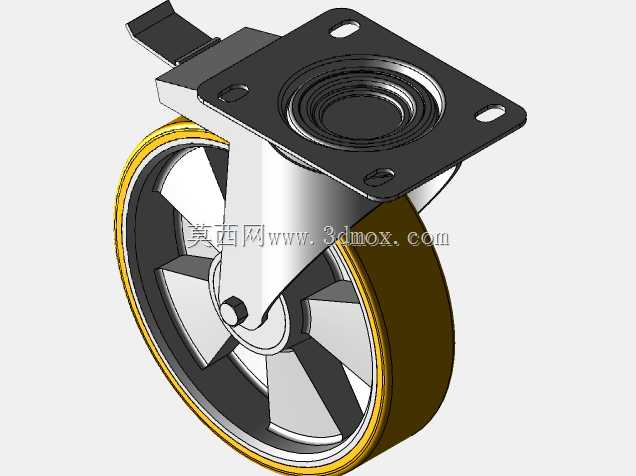

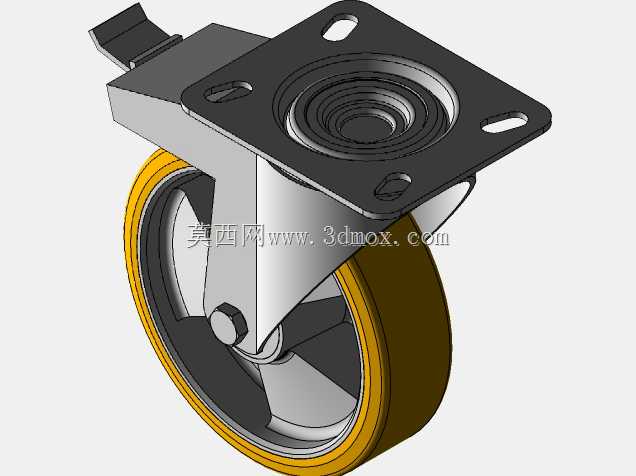

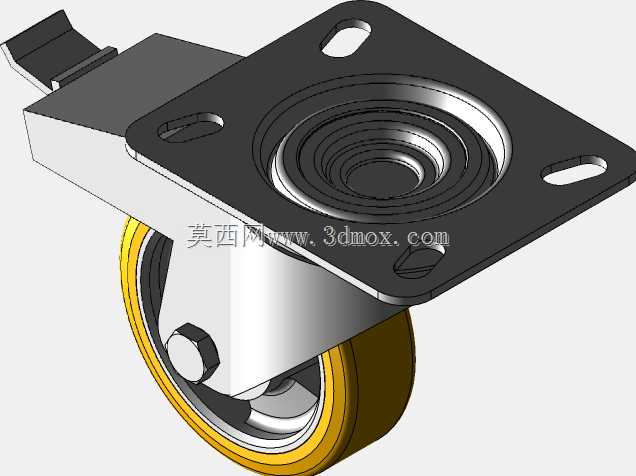

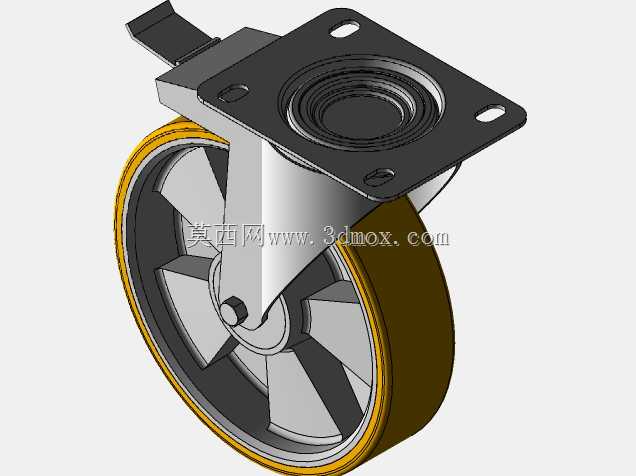

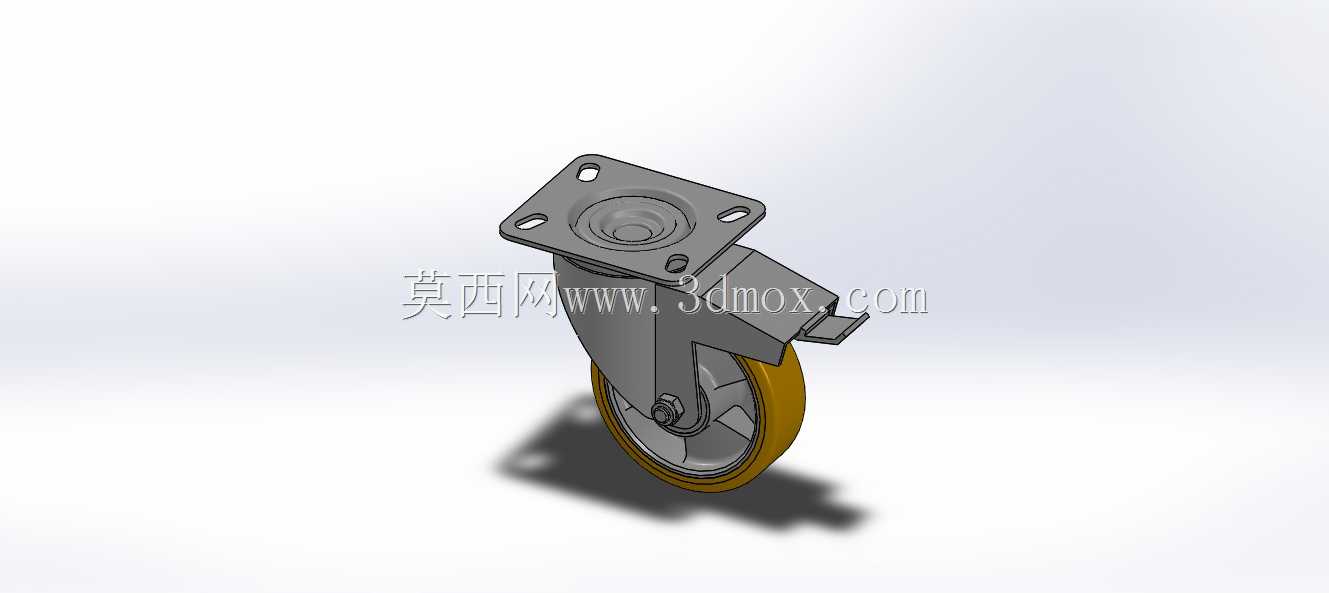

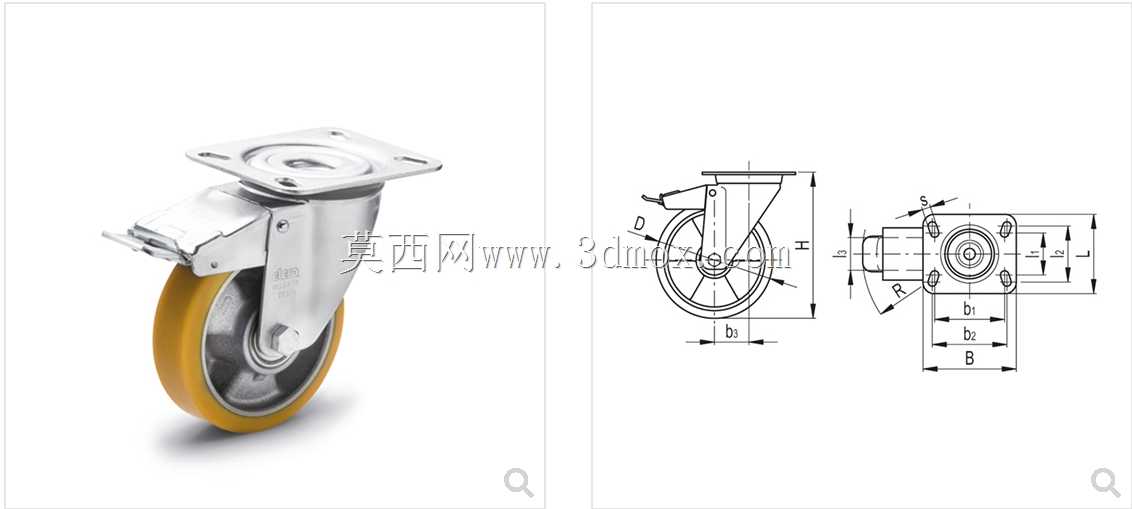

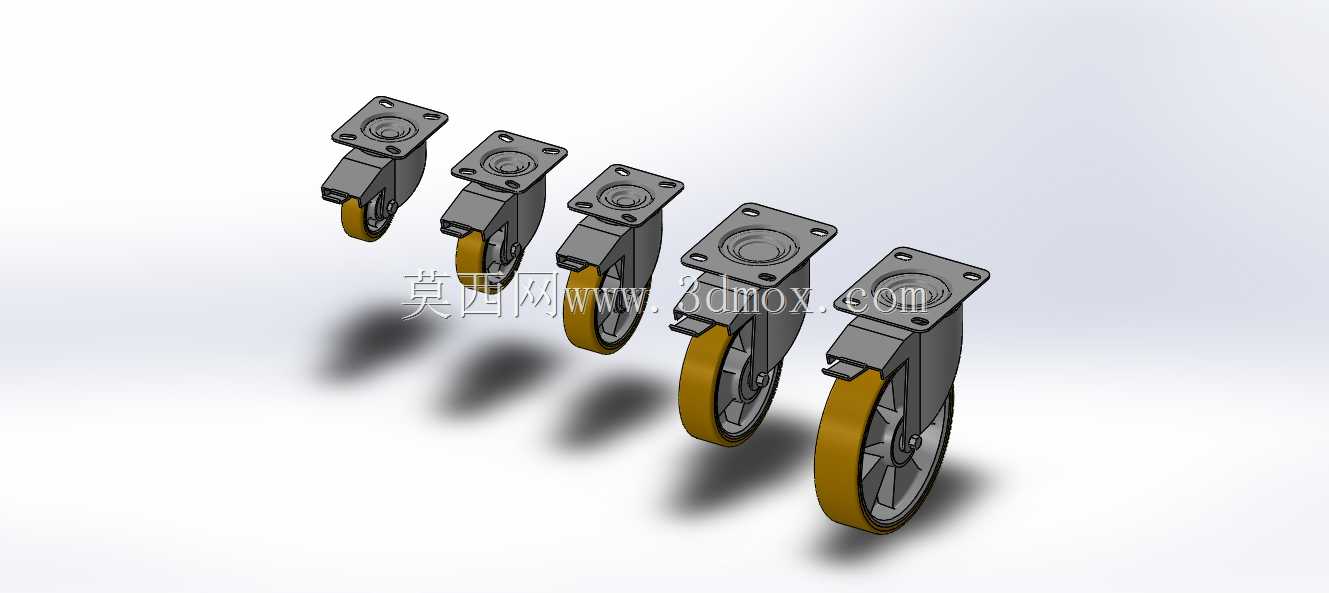

　　在车间周转设备、移动工装台架、轻型自动化输送单元以及各类需要频繁移位的工业柜体场景中，脚轮作为支撑整机重量、实现灵活移位的核心五金配件，其结构可靠性直接决定了设备移动的顺畅度与驻停时的安全性。本次呈现的带刹车万向脚轮结构，针对工业场景中常见的重载移位、频繁转向、定点驻停需求做了针对性的结构优化，整套模型完整还原了从安装顶板、回转支承结构、轮架支撑、轮体到刹车机构的全部细节，可直接用于设备选型参考、整机结构适配校核以及同类产品的二次开发设计。

　　从实际使用场景的适配性来看，这类带刹车脚轮通常成组使用，单台设备一般配置2只万向带刹脚轮搭配2只定向脚轮，或是4只均采用万向带刹结构，前者适合长距离直线移位的场景，后者则适配空间狭小、需要多方向灵活转向的作业区域。在设计这套脚轮结构时，首先要明确的是安装边界的适配要求：顶部的方形安装法兰预留了四个沉头安装孔，孔位间距符合通用工业脚轮的安装尺寸规范，可直接适配市面上多数标准规格的设备底部安装梁，不需要额外做转接板加工，安装时仅需将法兰面与设备底部安装面贴合，穿入对应规格的螺栓锁紧即可完成固定，大幅降低现场安装的适配成本。

　　回转支承部分是万向脚轮实现水平360度转向的核心结构，模型中还原了双层滚珠回转轨道的设计，上下轨道通过冲压成型的钢质碗型结构扣合，内部填充的钢珠均匀承载径向与轴向载荷，转向时钢珠沿轨道滚动，可有效降低转向阻力，即使在满载状态下，操作人员也能轻松推动设备完成转向动作，不会出现转向卡滞、偏摆的问题。轮架部分采用加厚钢板冲压焊接成型，整体为L型支撑结构，两侧的支撑板对称分布，通过轮轴将轮体夹持在中间位置，支撑板上预留的轮轴安装孔做了同轴度公差约束，保证轮体转动时不会出现偏磨、晃动的问题，轮架与顶部回转法兰的连接部位做了加强翻边处理，可承受侧向冲击载荷，避免设备经过地面凸起、沟槽时轮架受冲击变形。

　　轮体部分采用聚氨酯材质包胶设计，内部为铸铁轮芯，外部包覆的聚氨酯层厚度经过载荷校核，既可以保证轮体的承载能力，又能通过聚氨酯材料的弹性特性吸收地面不平整带来的振动，移动时不会产生过大的噪音，同时聚氨酯材料与水泥地面、环氧地坪、瓷砖地面的摩擦力适中，既不会因为摩擦力过大导致移动费力，也不会因为摩擦力过小出现驻停时滑移的问题。轮体内部装配了双列深沟球轴承，轴承内圈与轮轴过盈配合，外圈与轮芯内孔过盈配合，转动时的滚动摩擦阻力极小，长期使用也不会出现轴承抱死、轮体转动不畅的问题。

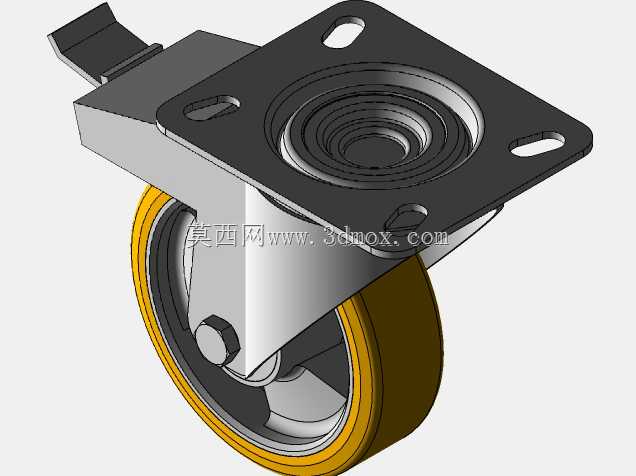

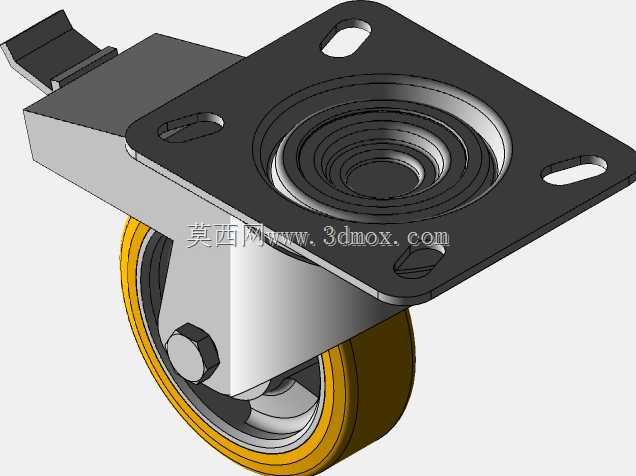

　　自带的刹车机构是这套脚轮的核心功能部件，刹车踏板采用杠杆式结构设计，踩下踏板时，刹车块会同时抵紧轮面和回转支承的外圈，一方面锁止轮体的转动，另一方面锁止万向结构的水平转向，实现双重锁止效果，保证设备驻停时不会出现移位、转向的问题，踩下踏板的行程经过优化，操作人员用脚轻踩即可完成锁止，不需要借助额外工具，解锁时仅需用脚将踏板向上勾起即可恢复移动状态，操作十分便捷。刹车块采用耐磨尼龙材质，长期与轮面、回转圈摩擦也不会出现过度磨损，可保证长期使用后的刹车可靠性。

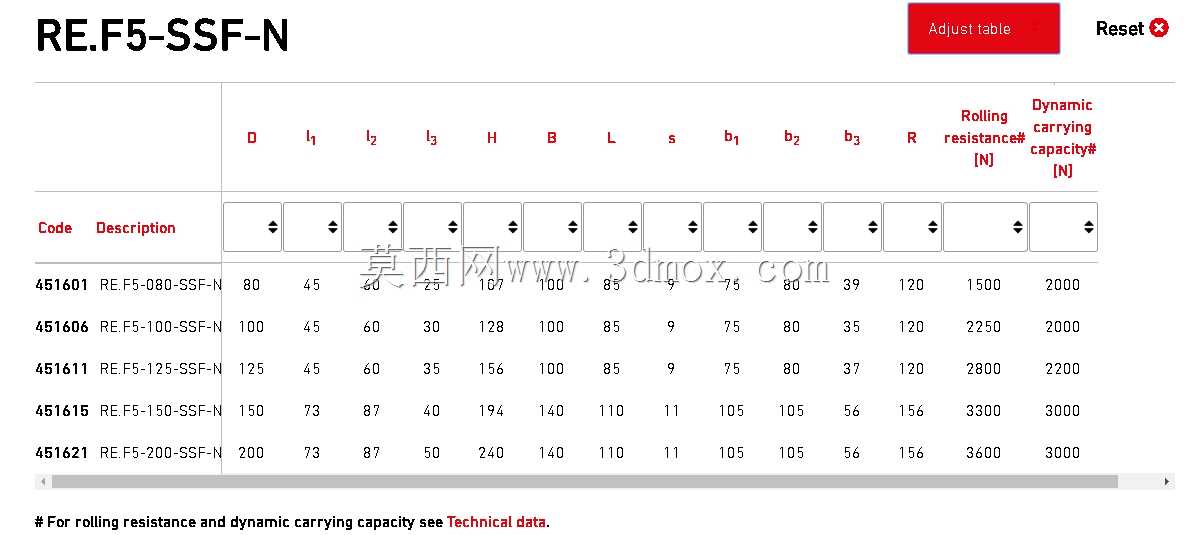

　　在进行设备选型适配时，需要注意单只脚轮的额定载荷要留有足够的安全余量，通常按照设备总重量乘以1.2的安全系数再除以脚轮数量，来计算单只脚轮需要承受的载荷，避免长期超载使用导致轮架变形、轴承损坏。安装时要保证所有脚轮的安装面处于同一水平面上，避免出现个别脚轮悬空、载荷集中在少数脚轮上的问题，否则会大幅缩短脚轮的使用寿命。在日常维护中，需要定期清理缠绕在轮轴、回转轨道处的线头、铁屑等杂物，定期向轴承、回转轨道处加注润滑脂，保证转动部位的润滑状态，可有效延长脚轮的使用周期。这套三维结构完整还原了所有零件的配合关系，包括各个零件的倒角、焊缝、安装孔位细节都做了精准还原，在进行整机设计时可以直接调取模型进行装配干涉检查，验证安装空间是否足够，刹车踏板的活动行程是否会与设备底部的其他结构产生干涉，大幅缩短设计阶段的校核时间，避免实际加工装配时出现适配问题。
