对开式滑动轴承安装支座结构设计

项目分类:轴承座 发布时间:2022-03-03 ID:563453
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计

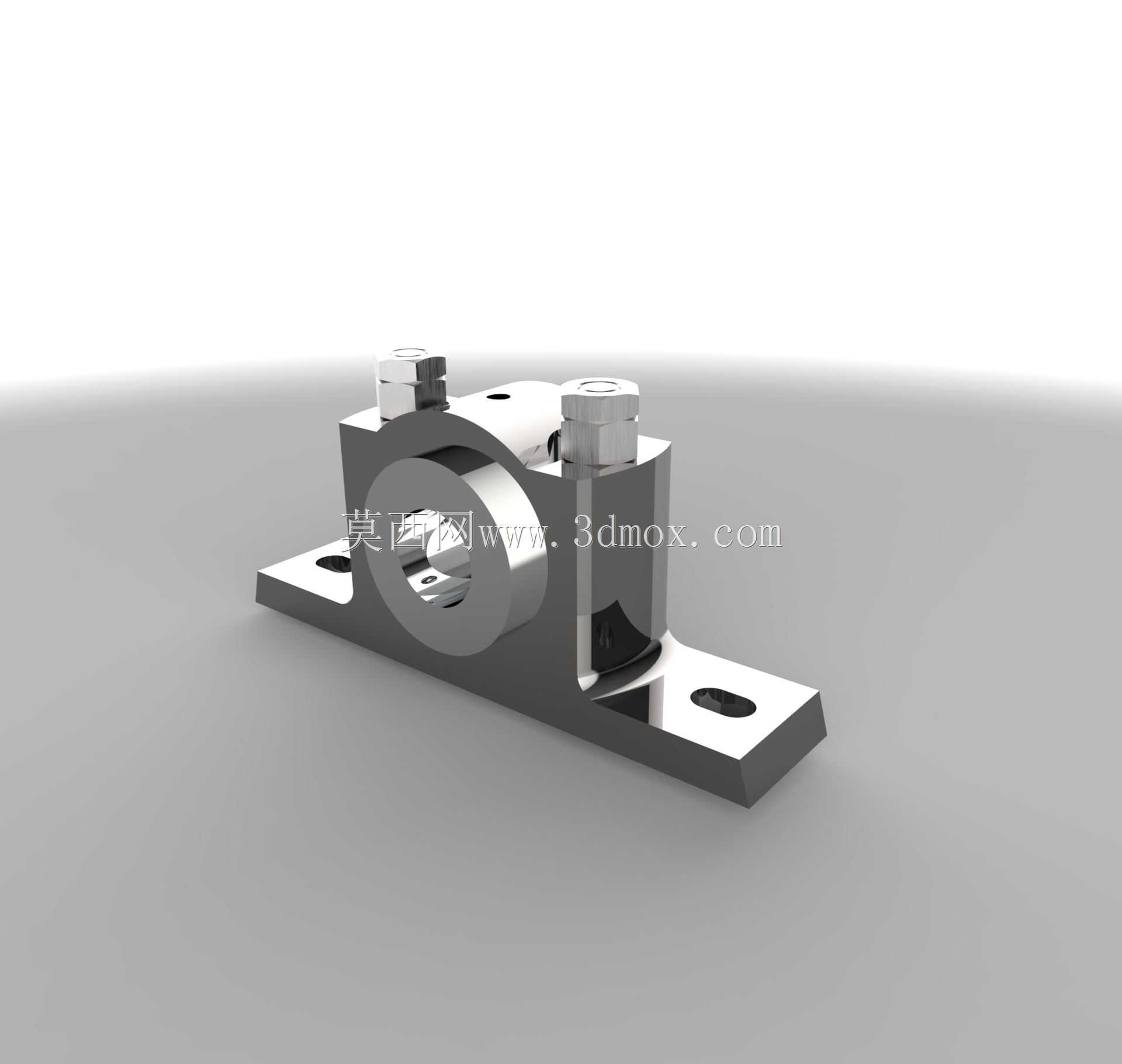

  在各类轻工输送、小型传动设备的轴系布局中,这类对开式滑动轴承支座是承担径向载荷、固定轴系回转中心的核心支撑部件,区别于整体式轴承座的拆装局限,对开结构可在不拆卸轴端联轴器、带轮等外接零件的前提下完成轴瓦更换与间隙调整,大幅降低产线日常维护的停机时长。从实际应用场景来看,这类支座常部署在食品输送线的从动辊端、小型农机的传动轴支撑位、纺织设备的导辊安装点,适配中等转速、径向载荷平稳的工况,相比滚动轴承座,其抗冲击载荷的表现更稳定,在存在轻微粉尘、碎屑的生产环境中,配合润滑脂填充的密封结构可实现更长的无故障运行周期。

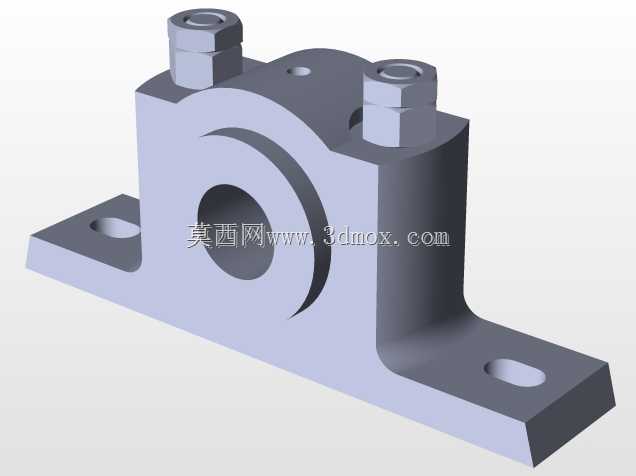

  从结构设计逻辑来看,底座采用带两个长圆孔的平板安装结构,长圆孔的设计预留了安装位置的调整余量,可补偿机架加工时的孔位误差,也能在轴系张紧调整时提供小范围的位移空间,避免安装时强行对位导致的轴承内应力集中。底座与上盖通过两个内六角圆柱头螺栓实现锁紧,螺栓布置在轴承孔的两侧对称位置,锁紧时可保证轴瓦受力均匀,不会出现单侧压紧导致的轴瓦偏磨问题;轴承孔的对开面设置了定位止口,可保证上盖与底座合装时的同轴度,避免合装错位导致的轴系回转卡滞。上盖顶部预留了润滑油杯的安装螺纹孔,可直通轴瓦内表面的油槽,运行时可在不停机状态下补充润滑脂,保证轴颈与轴瓦之间的油膜连续。

  从安装边界尺寸来看,底座的两个安装孔中心距参考常规同载荷等级轴承座的通用安装尺寸设计,可直接替换市面上同规格的标准对开轴承座,无需对原有设备机架进行二次加工;轴承孔的内径尺寸适配常用的标准轴径,轴瓦采用剖分式铜合金轴瓦,内表面预留了0.1-0.2mm的间隙用于存储润滑脂,轴瓦与座孔之间采用过盈配合,避免轴瓦随轴颈转动出现跑外圈的问题。整体外形的高度设计控制在紧凑范围内,不会占用过多的设备安装空间,底座的底面经过铣削加工,平面度控制在0.05mm以内,安装时可与机架安装面完全贴合,避免支撑面悬空导致的振动问题。

  在建模过程中,所有安装孔的位置、螺栓的规格都参考机械设计手册的对应标准进行参数化绘制,合装面的止口配合公差采用H7/h6的间隙配合,既保证合装时的定位精度,又不会因为过盈导致拆装困难。轴承孔的内表面粗糙度要求设置为Ra1.6,保证与轴瓦外圆的贴合度,底座与上盖的非配合面采用常规的铸造表面要求,无需额外精加工,可降低零件的加工成本。考虑到实际使用中可能出现的载荷波动,底座的安装板与轴承座主体之间设置了过渡圆角,避免应力集中导致的底座断裂问题,螺栓孔的位置也预留了足够的扳手操作空间,拆装时无需使用特殊工装,普通内六角扳手即可完成锁紧与拆卸操作。

  这类支撑部件在设计时没有冗余的结构,所有特征都服务于轴系支撑、拆装便捷、维护简单这几个核心需求,没有多余的装饰性结构,完全从工业实际使用的角度出发,兼顾了加工成本、安装效率与运行可靠性,适合中小型设备的轴系支撑场景使用,在常规工况下的使用寿命可满足设备的全生命周期维护需求。
