剖分式立式滑动轴承座结构设计

　　在各类通用机械传动系统的布局中，支撑旋转轴系的部件直接决定了整套设备的运行稳定性与维护便捷性，这款剖分式立式轴承座的设计，正是针对中低速重载、需要频繁拆装维护轴系的工况开发的支撑结构。从实际应用场景来看，这类轴承座广泛适配输送机辊筒驱动端、中小型减速器输入输出轴支撑、农用机械传动辊组、轻工设备传送带张紧辊等位置，尤其是在轴系已经预装了联轴器、齿轮等端部零件，无法从轴端整体穿入整体式轴承座的场景下，剖分式的结构优势体现得尤为明显，不需要拆解轴端已装配的零部件，只需要拆开轴承座上盖就可以完成轴系的安装或更换，大幅降低设备运维的拆装工作量。

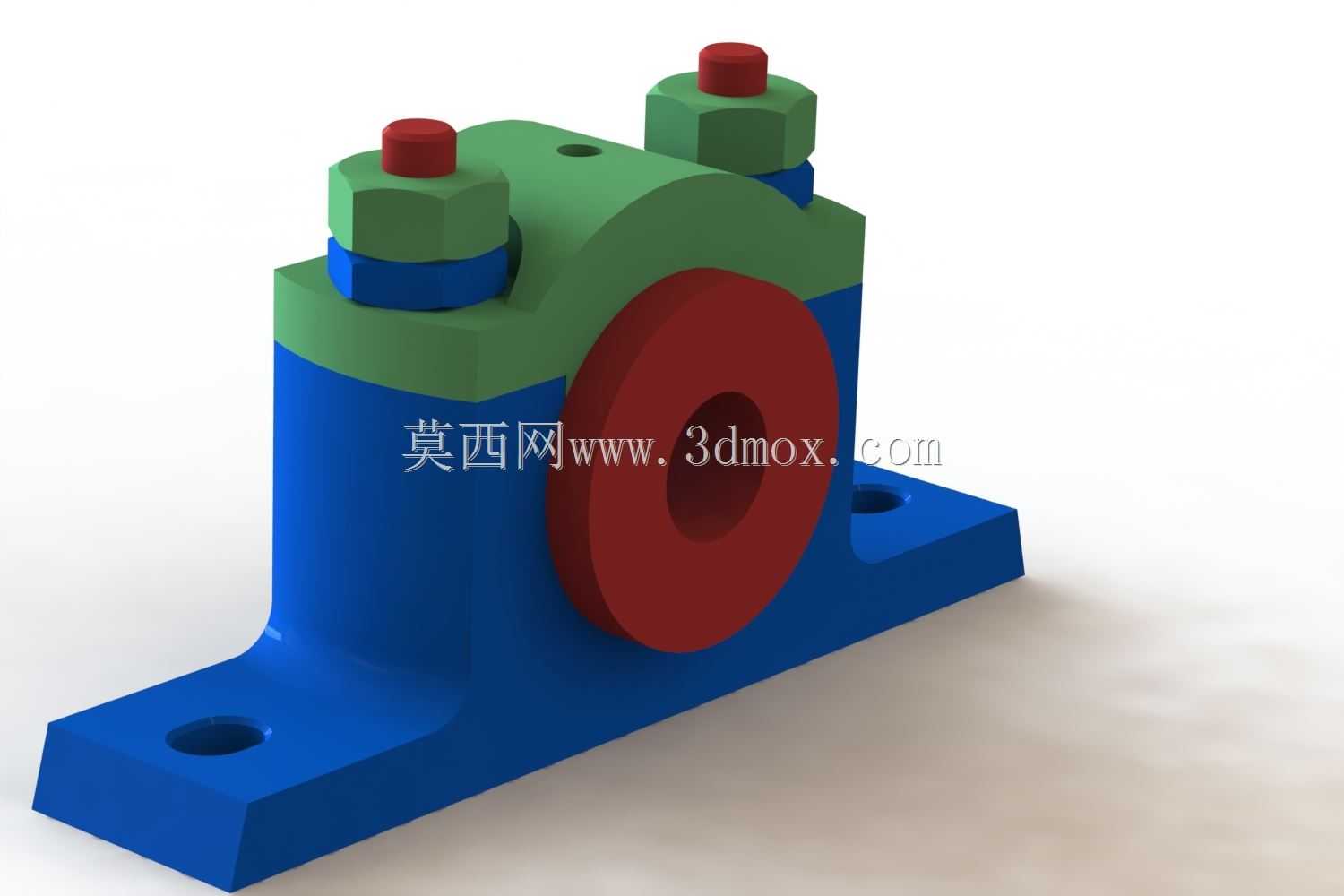

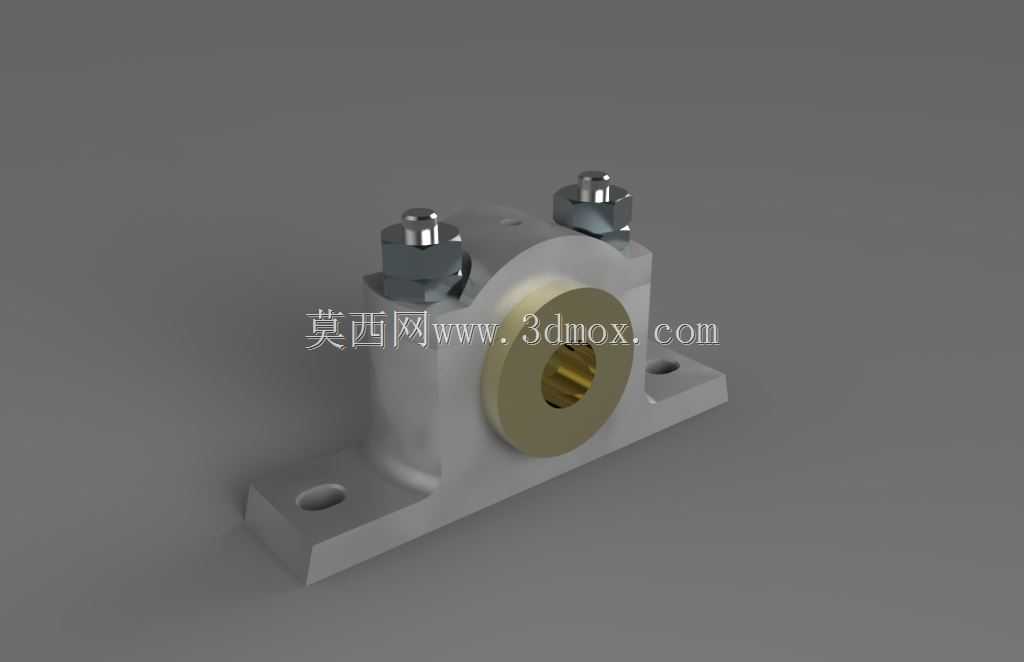

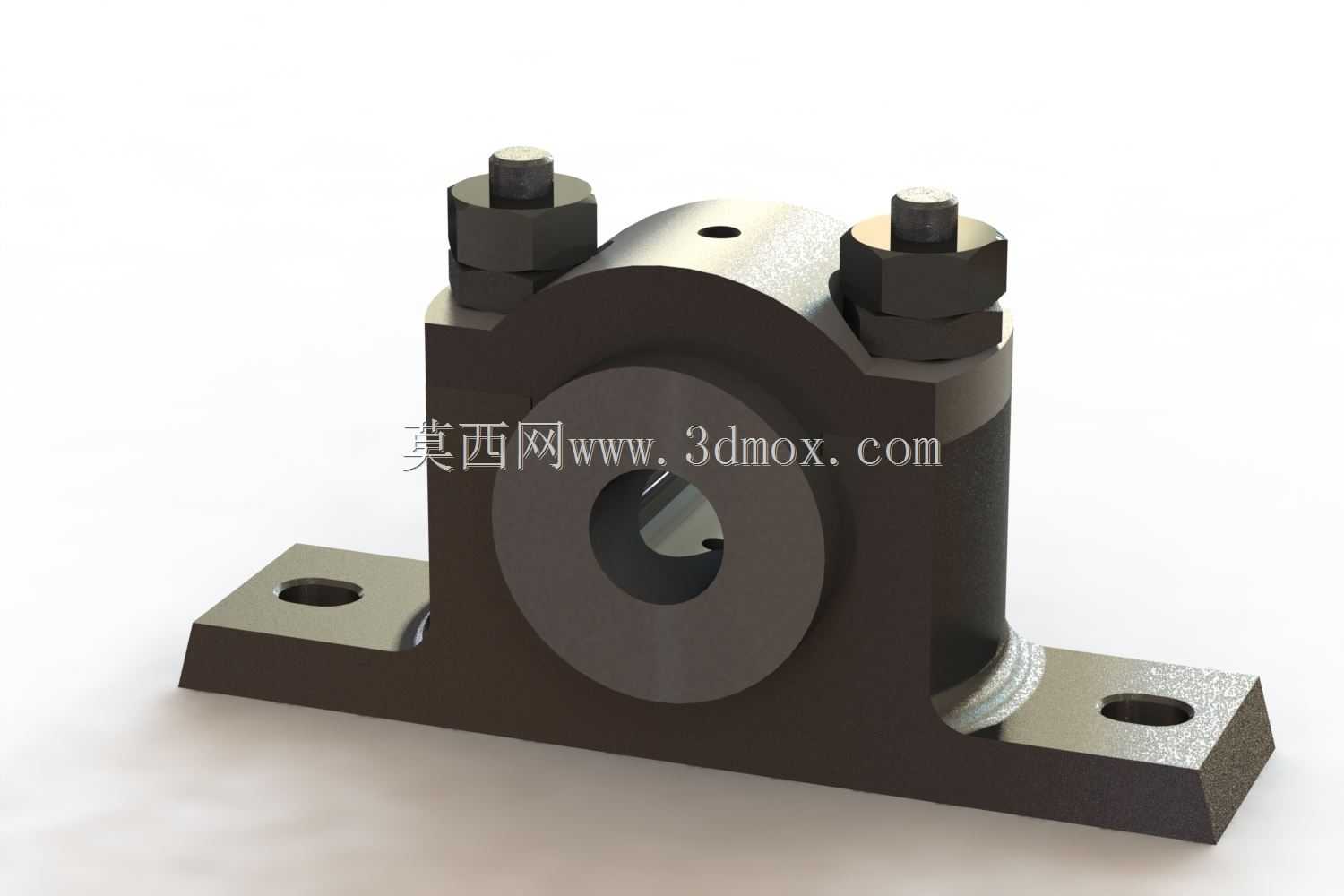

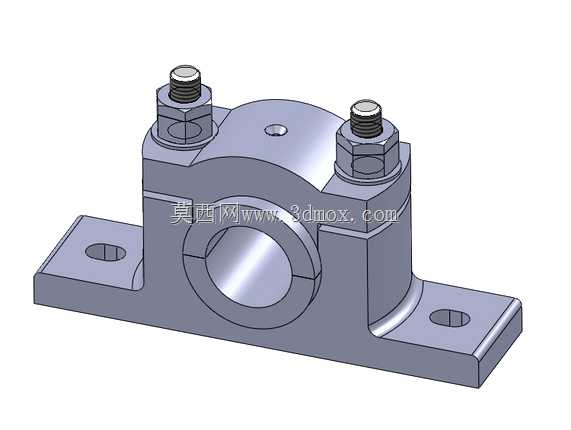

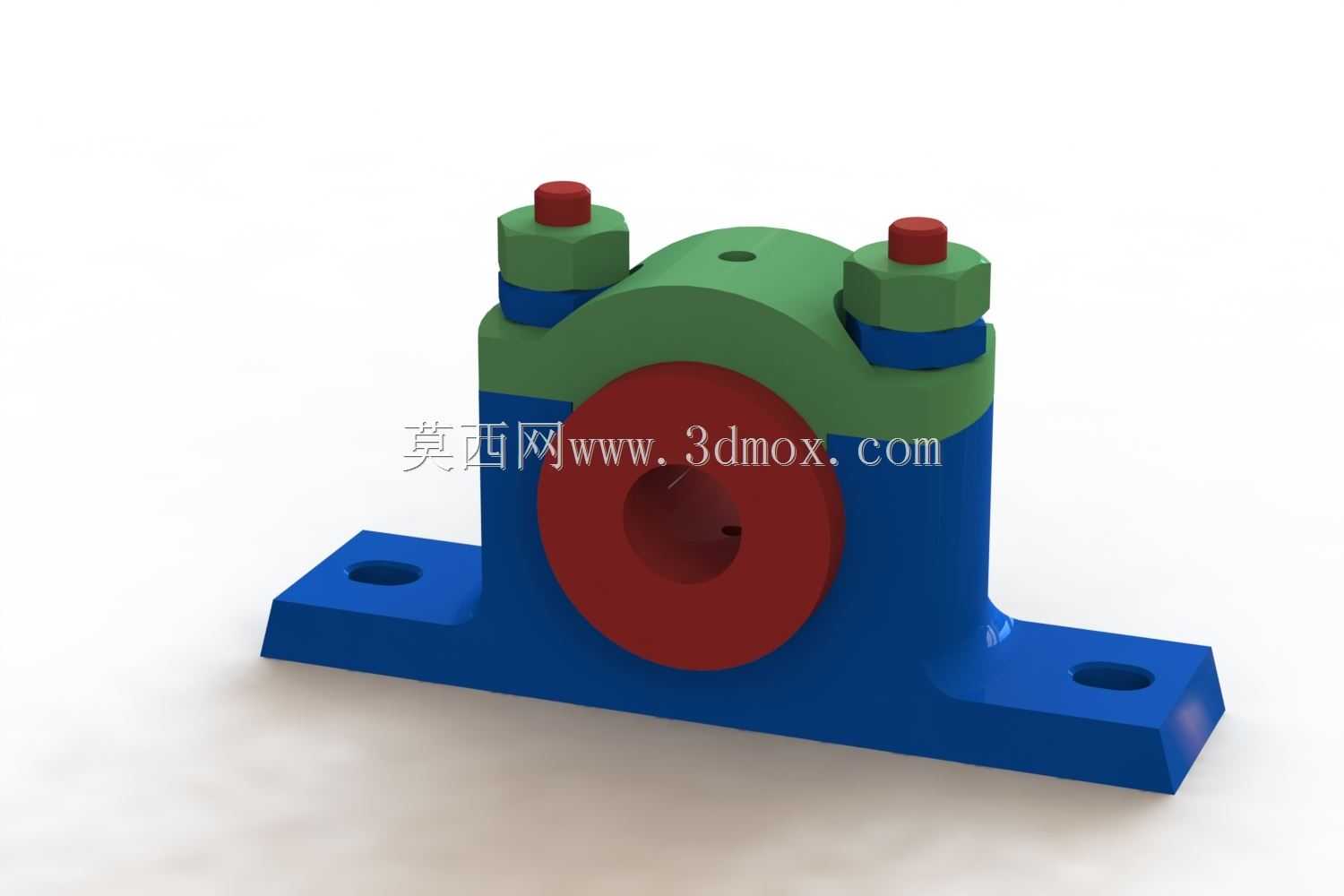

　　从结构功能特性来看，这款轴承座采用上下对开的分体式设计，底座与上盖通过两颗六角头螺栓实现锁紧，螺栓配合加厚的六角螺母施加足够的预紧力，保证上下座体结合面在承受轴系径向载荷时不会出现错位或张开。底座部分采用带安装孔的翼型支撑结构，两个长圆形安装孔分布在底座两侧的翼板上，长圆孔的设计可以在安装时微调轴承座的固定位置，补偿安装基面的加工误差，降低安装时的对位难度，安装时通过螺栓穿过安装孔将轴承座固定在设备的安装机架上，保证支撑的刚性。轴承座中间的内孔为圆柱面，用于装配轴瓦或滚动轴承外圈，内孔的加工精度直接决定了轴系的回转同轴度，设计时内孔表面预留了足够的精加工余量，保证装配后轴承的配合精度。上下座体的结合面经过精密铣削加工，合模后没有明显缝隙，避免润滑脂从结合面渗漏，同时也能保证上下内孔的同轴度，防止轴系运转时出现偏磨。

　　从设计思路层面来说，这款轴承座的结构优先考虑了承载能力与维护便捷性的平衡：底座的翼板与主体连接处做了圆弧过渡，避免应力集中导致的底座断裂，在承受径向冲击载荷时，圆弧过渡结构可以分散应力，提升部件的抗疲劳强度。上盖顶部预留了小型的油杯安装孔位，可以加装直通式压注油杯，方便日常运维时向轴承内部加注润滑脂，不需要拆开轴承座就可以完成润滑维护，延长轴承的使用寿命。锁紧螺栓的位置设置在轴承内孔的两侧，螺栓的轴线与轴承座的承载方向平行，保证锁紧力可以均匀作用在结合面上，不会因为螺栓偏置导致上盖受力不均出现偏斜。

　　关于安装边界与尺寸适配，这类轴承座的底座安装面为平面设计，要求安装基面的平面度公差控制在合理范围内，避免安装后轴承座出现变形导致内孔圆度超差。两侧安装孔的中心距是安装时的核心定位尺寸，设计时需要匹配设备机架上的预留安装孔位，长圆孔的长度方向沿轴系的垂直方向布置，方便调整轴系的中心高偏差。轴承内孔的直径尺寸适配常用的标准轴径，装配时需要保证轴系的中心高与设备其他传动部件的中心高一致，避免出现轴系不对中导致的附加载荷。轴承座的整体宽度与上盖的高度尺寸需要预留足够的操作空间，保证锁紧螺栓的拆装工具可以正常操作，同时在设备布局时要预留上盖拆卸的空间，方便后期更换轴瓦或轴承时不需要整体拆除轴承座底座。

　　在实际选型应用时，需要根据轴系的径向载荷大小、运转速度、工作环境温度来匹配对应的轴瓦材质或轴承型号，这款轴承座的本体材质通常采用铸铁铸造，具备良好的减震性能与刚性，适合在有轻微振动的工况下使用。如果应用在腐蚀环境中，也可以根据需求更换为铸不锈钢材质，但需要重新核算结构强度。日常运维时只需要定期通过油杯加注润滑脂，检查锁紧螺栓的预紧力，观察结合面是否有渗油情况即可，不需要复杂的维护操作，整体结构的可靠性高，适配的工况范围广，是通用机械传动系统中非常常用的支撑部件。
