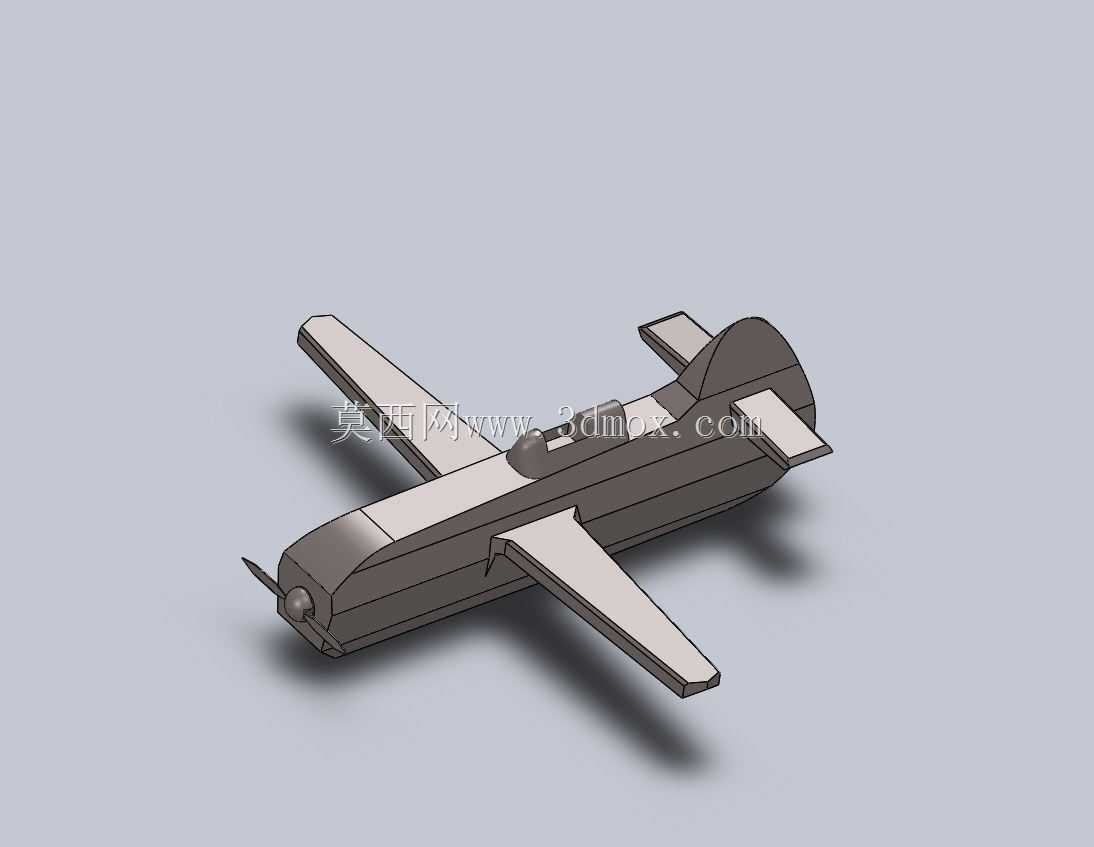

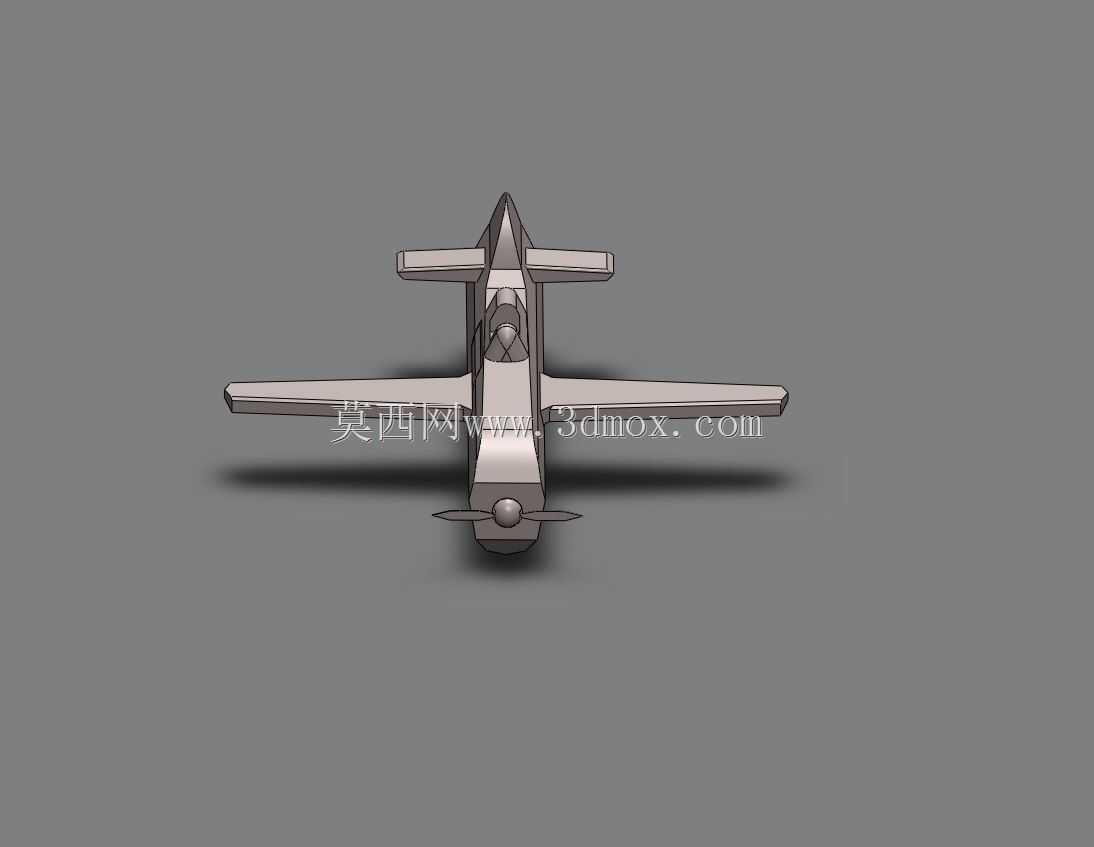

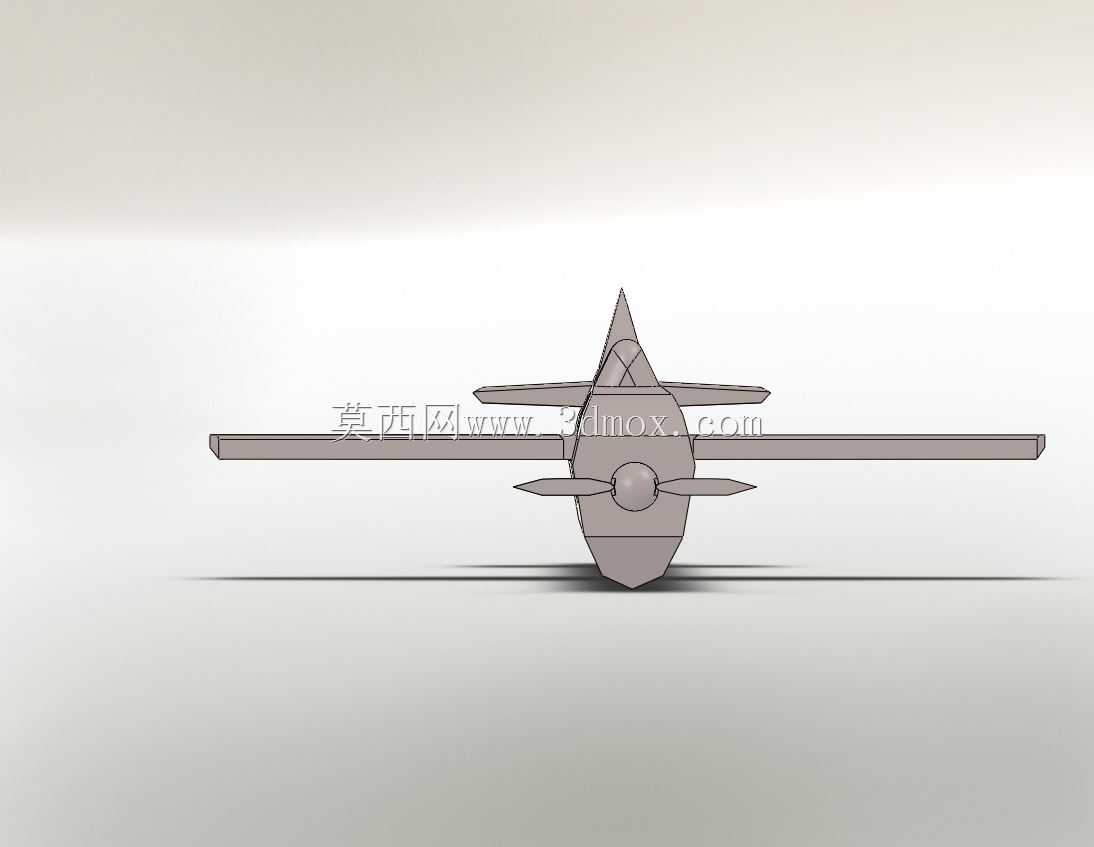

螺旋桨式轻型固定翼飞机外观结构

　　这款螺旋桨式轻型固定翼飞机的三维结构，在建模阶段优先考虑了低空低速飞行场景下的气动适配性，整体采用常规上单翼布局，机翼与机身的连接位置经过多轮气动校核，能够在低速巡航阶段为整机提供足够升力，同时降低翼根处的气动干扰阻力。机头位置预留的螺旋桨安装位，匹配活塞式动力单元的安装边界，桨毂与机头整流罩的衔接处做了平滑过渡处理，既能够减少飞行过程中的正面风阻，也可以为前端动力单元提供足够的散热气流通道。机身主体采用半硬壳式结构设计思路，建模过程中对机身内部的载荷传递路径做了简化还原，从机头动力舱到中段座舱区域，再延伸至尾部尾翼连接段，纵向的桁条与横向的隔框结构对应位置都做了结构预留，能够匹配轻型飞行器的结构强度要求，在控制整机自重的前提下，

　　满足常规机动飞行的结构载荷需求。尾翼部分采用常规平尾加垂尾的布局，水平尾翼与垂直尾翼的相对位置经过调整，能够避开机翼下洗气流的直接干扰，保证飞行过程中舵面的操纵效率，垂尾前缘的后掠角度做了适配调整，在侧风飞行场景下能够提供足够的航向稳定性。机翼部分的翼型选用低速高升力翼型，机翼的展弦比匹配轻型飞机的巡航速度区间，机翼后缘预留了副翼的安装位置，能够满足滚转操纵的结构需求，机翼与机身的连接接头位置做了加强结构的建模还原，对应实际装配过程中的紧固件安装空间，避免后续结构细化时出现安装干涉。起落架部分采用后三点式起落架布局，主起落架安装在机翼下方的机身承力框位置，尾轮安装在机身尾部的承力结构处，建模过程中预留了起落架缓冲行程的活动空间，

　　能够匹配小型固定翼飞机在简易跑道起降时的缓冲需求。从安装边界来看，整机的横向最大尺寸为机翼展长，纵向尺寸为机头桨毂前端到尾翼后端的总长度，垂尾顶端为整机的最高点，所有外部突出结构都在气动包络线范围内，没有超出常规轻型飞机的地面转运与机库存放的尺寸限制。在实际应用场景中，这类结构既可以作为轻型通航飞机的概念设计验证载体，也可以作为等比例航模制作的结构参考，建模过程中对各个气动面的角度、机身截面的变化曲线都做了精准还原，能够直接用于气动仿真的初步模型导入，也可以作为结构设计阶段的总体布置基准，后续细化时可以直接在现有模型基础上拆分内部框段、布置航电与动力系统的安装位置，减少总体方案阶段的重复建模工作量。

　　机身侧面的检修口盖位置也做了对应标识，匹配实际使用过程中的日常维护需求，机头下方的传感器安装位预留了足够的安装空间，能够适配小型空速管、飞行参数采集传感器的安装需求，不需要对机身主体结构做额外切削修改。机翼内部的翼梁位置做了结构示意，对应实际生产过程中的主承力结构布置，翼梁与机身隔框的连接点位置与传力路径完全匹配，能够保证结构受力的合理性，避免出现应力集中的结构设计问题。整体建模过程中没有做过度的曲面冗余，所有曲面都以实际生产加工的可实现性为基础，机身蒙皮的分块位置对应实际钣金加工或者复合材料成型的分模需求，后续拆分生产图纸时可以直接沿用现有曲面边界，减少二次调整的工作量。
