互锁拼接式环形传感承载结构件

　　做了快十年结构设计，经手的环形传感配套构件少说也有几十款，这次做的互锁拼接式环形结构，最开始是为了解决小口径管道外壁多点位传感元件的布设难题——之前用的整体式卡环，在已经完成管线铺设的现场根本没法套进去，拆管线的成本高到离谱，现场运维的师傅提了好几次需求，才想着做这种分块拼接的结构。

　　先说实际应用场景，这类环形构件主要用在工业管线的外壁传感布设、小型旋转轴的周向信号采集、环形排布的传感元件固定场景，比如化工管线的周向温度、应变监测，需要在管线一圈均匀布置传感单元，要是用整体环，后期加装就得截断管线，用这种拼接式的，直接在现有管线上拼合固定就行，不用动原有管线布局，现场施工效率能提七成以上。还有小型实验台的旋转轴扭矩监测，轴两端已经装了联轴器和轴承，整体环穿不过去，分块拼接的结构就能直接扣在轴上，再锁紧固定，适配已经完成装配的轴系，不用拆周边部件。

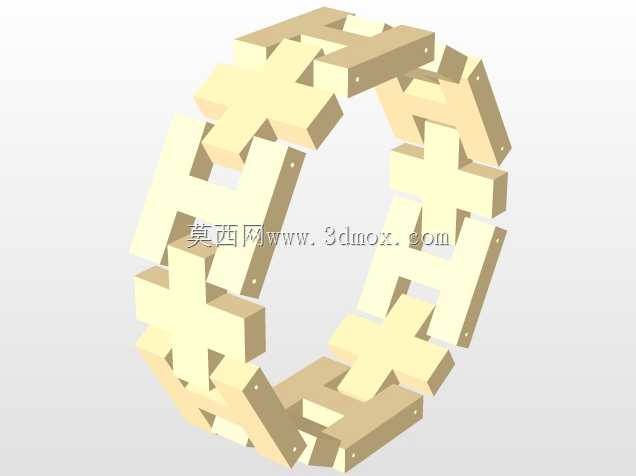

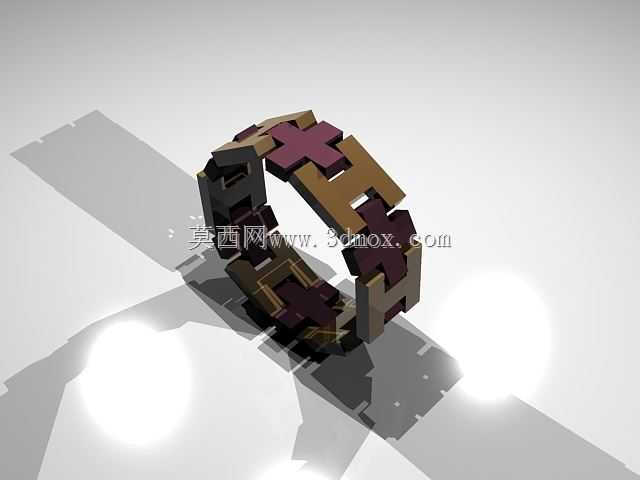

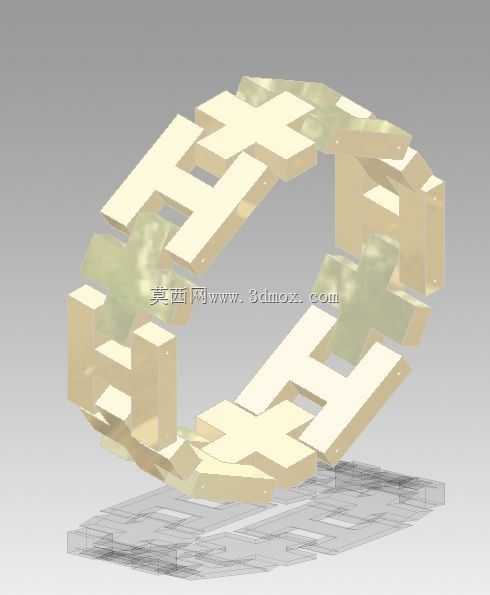

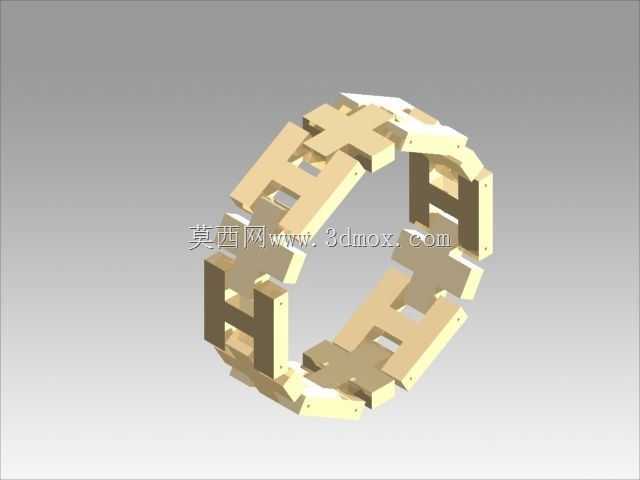

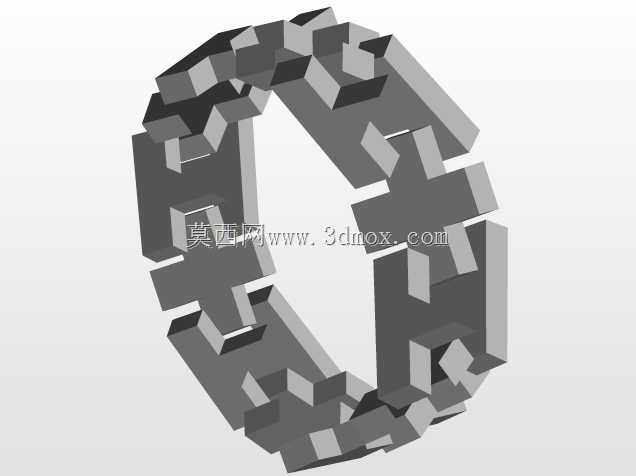

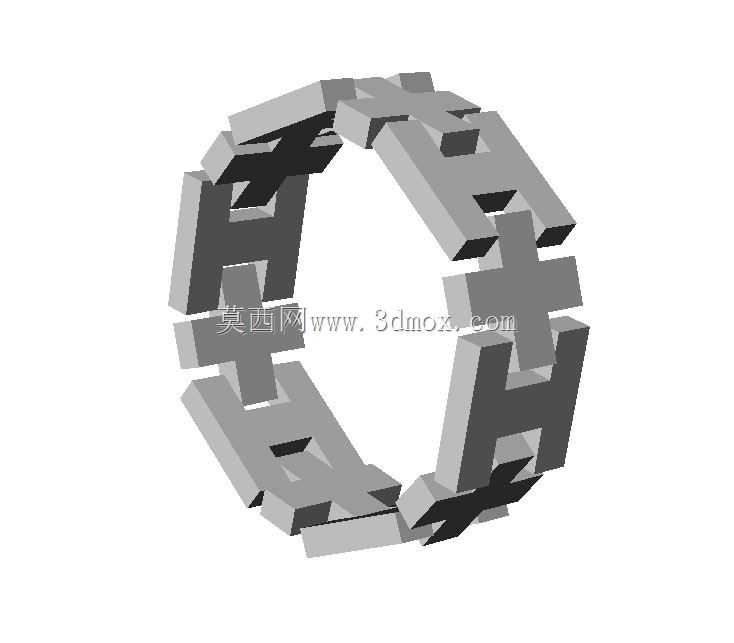

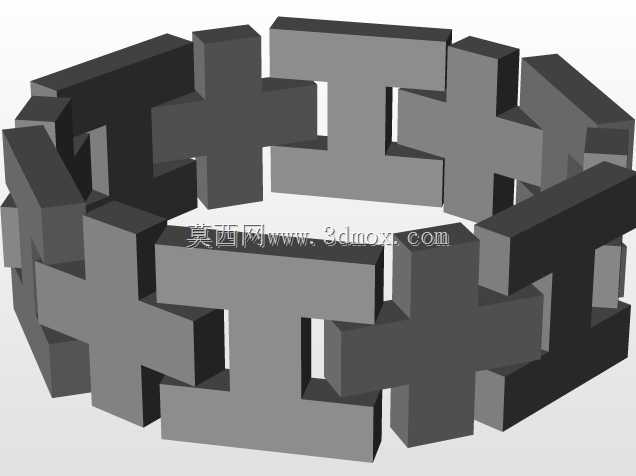

　　再讲功能特性，这个结构的每一个拼接单元都做了H型的互锁卡槽，相邻单元卡合之后，径向和轴向的窜动量能控制在0.02mm以内，不会因为设备运行的振动出现松脱。每个单元的外侧都预留了传感元件的安装位，能贴装应变片、温度探头、微型霍尔元件，单元之间的走线槽是在拼接的时候自然形成的，不用额外做走线固定，线缆顺着卡槽走，不会被转动的部件剐蹭。整个环拼合之后的圆度公差能做到IT7级，要是用在旋转轴上，高速转动的时候不会因为偏心产生额外的动载荷，对轴系的运行精度影响极小。

　　说回设计思路，最开始想的是用普通的直口拼接，打螺丝固定，但是打样之后发现，直口结构在受径向力的时候容易错位，螺丝受剪切力，时间长了容易断。后来改成这种H型的互锁结构，相邻单元的凸台和凹槽互相嵌合，受力的时候剪切力由互锁的接触面承担，螺丝只起到拉紧固定的作用，受力状态合理很多。每个拼接单元的尺寸是统一的，不管是做多大直径的环，只要调整单元的数量就行，不用重新开模或者重新加工整套零件，标准化的单元件能批量加工，成本比定制整体环低不少。设计的时候特意把拼接缝的位置做在两个传感安装位的中间，不会影响传感元件的贴装精度，每个安装位的平面都做了0.8的表面粗糙度处理，保证传感元件和构件表面贴合紧密，不会因为接触间隙影响检测数据的准确性。

　　关于外形尺寸和安装边界，这次做的标准款环，拼合之后的内径是60mm，适配外径59.8-60.2mm的管体或者轴体，单元件的宽度是12mm，整个环的轴向宽度就是12mm，安装的时候只需要在布设位置留出15mm的轴向空间就行，不用太大的操作空间，现场狭窄的管线夹层里也能装。每个单元的厚度是5mm，拼合之后的环体外径是70mm，周边只要留出5mm以上的径向间隙就不会和周边部件产生干涉。安装的时候不需要专用工具，先把两个单元卡合在管体上，依次拼接所有单元，最后在接口处拧紧M2的紧定螺丝就行，整个安装过程不超过十分钟，要是后期需要更换传感元件，直接拆对应位置的单元就行，不用把整个环拆下来，维护很方便。

　　之前在现场调试的时候，碰到过管线有轻微椭圆度的情况，这个结构的每个单元之间留了0.1mm的调整间隙，只要椭圆度不超过0.3mm，都能顺利拼合，不会出现卡不上的情况。要是用在有腐蚀的环境，单元件可以换成316L材质，互锁的接触面做钝化处理，能适应化工厂区的腐蚀环境；要是用在轻量化的场景，还可以换成铝合金材质，表面做硬质阳极氧化，重量能降到不锈钢款的三分之一，适合对载荷敏感的轴系使用。
