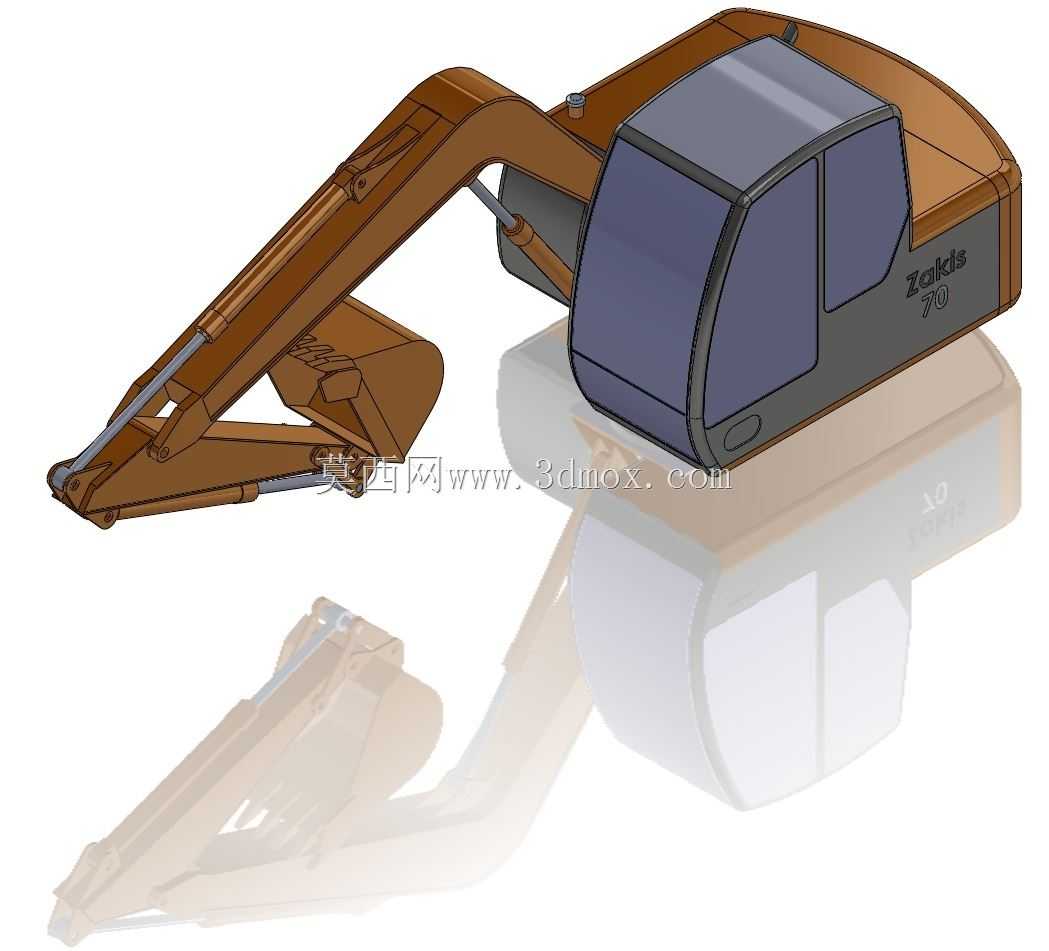

小型履带式挖掘机整机外观结构三维数模

　　本次呈现的小型履带式液压挖掘机三维结构，针对市政管网施工、狭小场地土方整理、园林绿植移栽、农村自建房地基作业这类空间受限的作业场景设计，区别于大吨位矿用挖机的重载取向，整机布局优先考虑回转半径控制与窄空间通行能力。从结构布局来看，驾驶室采用偏置式曲面玻璃围护设计，前挡与侧窗的倾斜角度经过视线校核，操作人员坐于驾驶位时，可无遮挡观察铲斗齿尖的切削轨迹，同时侧窗延伸至驾驶室下部，能清晰观测履带与沟槽边缘的距离，避免临边作业时的侧倾风险。驾驶室框架采用异型钢管拼焊结构，预留了内饰安装、操纵台布置与空调管路的走形空间，顶部做了加强筋凸起，满足落物防护的结构强度要求，同时不会过多增加整机上部高度，适配低矮空间的通行需求。

　　工作装置采用反铲式结构布局，动臂为弯板拼焊的箱型截面，中间铰接点位置经过受力优化，在最大挖掘深度工况下，动臂根部的弯矩分布更均匀，避免应力集中导致的焊缝开裂问题；斗杆与动臂的铰接处预留了液压油缸的安装支座，油缸铰点的位置匹配动臂举升、斗杆收放的行程范围，保证铲斗在地面以下挖掘、地面以上卸料的全行程内，油缸不会出现干涉、憋压的情况。铲斗采用通用型土方斗结构，斗齿为可拆卸式设计，斗唇部分做了耐磨板加厚处理，适配黏土、砂土、松散碎石这类常见作业介质的切削需求，斗背的弧度设计兼顾了卸料流畅度与挖掘时的切入角度，减少铲斗插入料堆的阻力。上部转台的布局将液压油箱、燃油箱、主泵阀组的安装空间整合在驾驶室后侧区域，重量分布经过配平计算，

　　在铲斗满载举升至最大高度时，整机重心仍落在履带支撑边界内，保证作业稳定性。履带行走装置采用整体式履带架设计，支重轮、引导轮、驱动轮的安装同轴度在建模时做了公差约束，履带板采用通用的三筋结构，兼顾硬地面行驶的平顺性与软土地面的抓地力，履带张紧装置的安装位置预留了调节行程，方便后期维护时调整履带松紧度。从安装边界来看，整机宽度控制在1.8米以内，尾部回转半径小于1.5米，在宽度2米的狭窄巷道内也可完成全回转作业，不会与周边墙体、管线发生碰撞；整机运输高度控制在2.4米以内，可直接通过普通蓝牌平板车转运，无需额外拆解部件。建模过程中对所有铰接部件的运动间隙做了校核，动臂举升、斗杆摆动、铲斗翻转、转台回转的全运动行程内，

　　各结构件之间均预留了足够的管路布置空间，不会出现运动干涉，液压管路的走线路径沿着动臂、斗杆的内侧布置，通过管卡固定在结构件的预留安装座上，避免作业过程中管路被碎石剐蹭损坏。整机外观覆盖件采用圆弧过渡设计，既减少了作业时的积土，也能降低行驶过程中的风阻，覆盖件的安装卡扣位置统一规划，方便后期维护时快速拆卸检修内部部件。针对日常维护的需求，发动机舱盖采用上翻式设计，开启角度可覆盖机油滤芯、空气滤芯、燃油滤芯的日常更换操作空间，无需额外拆卸其他覆盖件；蓄电池、保险盒的安装位置设置在驾驶室侧部的维护舱内，日常检查电路时无需掀开上部舱盖，提升维护效率。
