可调节螺纹式基地卸货支撑平台结构

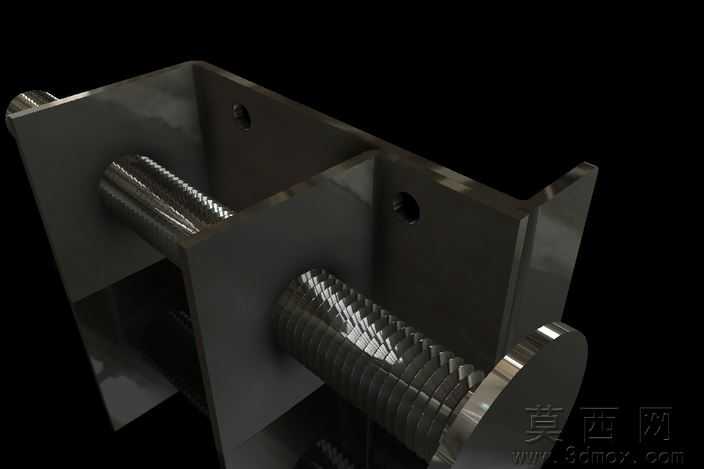

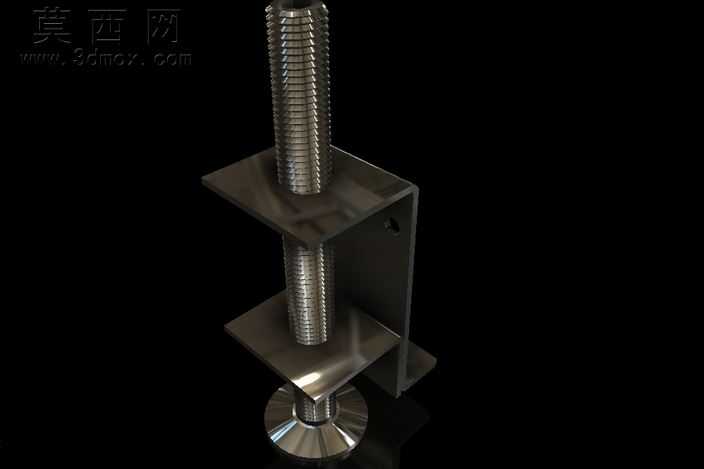

本作品为可调节式基地卸货支撑平台的三维建模成果，建模过程严格参考德国海福乐公司对应编号637.31.941产品的公开结构参数完成，仅用于工业设计建模参考使用。建模阶段采用多软件协同的方式完成结构搭建，首先通过草图绘制确定核心调节螺杆的公称直径、螺距、有效调节行程参数，采用螺旋扫描特征完成全牙螺纹的建模，保证螺纹牙型的规整性与啮合配合的合理性，避免建模过程中出现螺纹干涉、螺距不均的问题。上下两层承载支撑板采用钣金特征建模，还原板材折弯成型的工艺结构，对板材边缘的折弯圆角、安装让位缺口做了精细化处理，保证支撑板与侧部连接支架的装配贴合度。侧部连接支架采用L型折弯结构，建模时通过装配约束将支架与上下支撑板做完全定位，同时预留螺杆穿过的同轴通孔，保证螺杆转动调节时不会与支架、支撑板产生运动干涉。底部支撑底座采用圆盘式结构，建模时做了加厚处理保证支撑稳定性，底座中心设置与螺杆配合的内螺纹孔，实现螺杆转动时的高度调节功能。材质渲染阶段，整体构件赋予哑光冷轧钢材质，模拟五金工装表面喷塑后的哑光金属质感，螺纹部分做细微的粗糙度区分，还原螺纹加工后的表面纹理效果，支撑板与支架的折弯处做轻微的倒角高光处理，还原钣金加工后的边缘细节。结构设计上采用单螺杆双支撑板的布局，通过转动中心螺杆即可实现上层承载板的高度调节，可适配不同高度的卸货作业场景，侧部L型支架起到连接上下支撑板、限制支撑板周向转动的作用，保证高度调节过程中支撑板始终保持水平状态，不会随螺杆同步转动。建模过程中对所有装配配合面做了间隙处理，预留实际生产中的装配公差，避免构件出现无法装配的问题，整体模型结构完整，特征树逻辑清晰，可直接用于工装结构参考、作业场景模拟、非标支撑结构改型设计使用，完整还原了可调式螺纹支撑工装的核心结构特点与调节原理。
