手持式动圈拾音麦克风结构设计

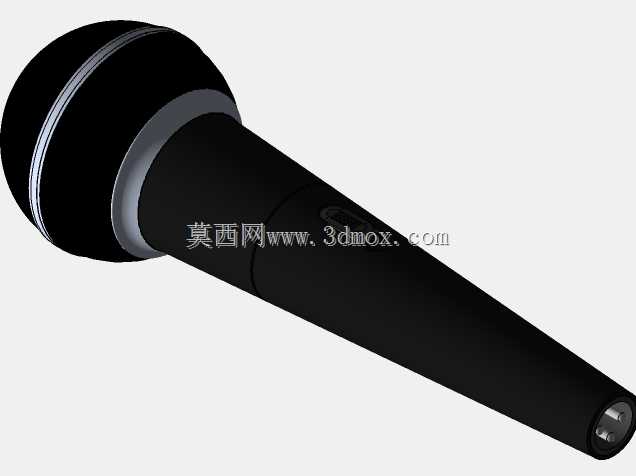

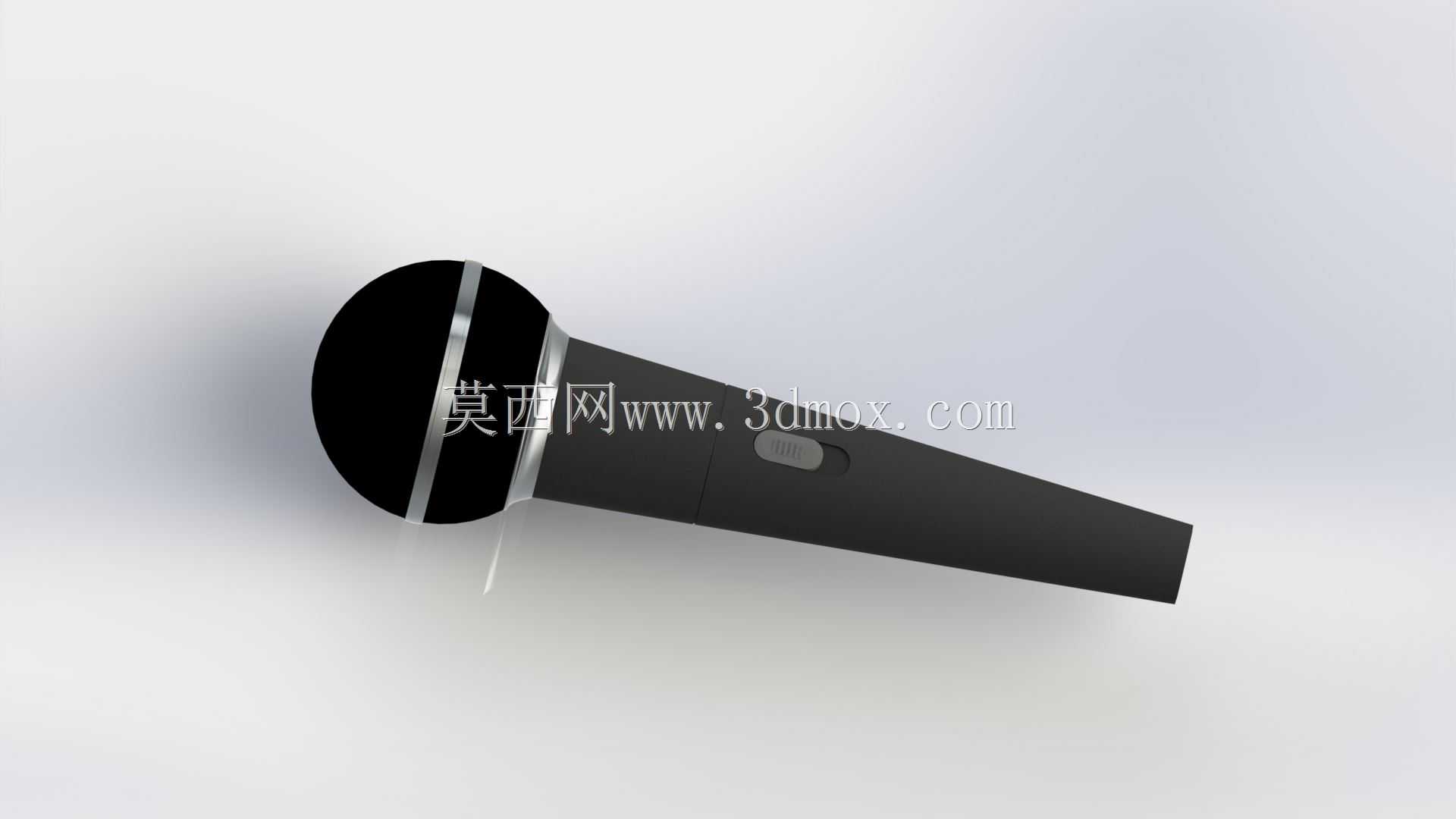

　　日常做音频采集相关的结构方案时，这类手持麦克风的三维结构是很常见的参考对象，先从实际落地的场景说起，它的应用覆盖了线下会议主持、商用KTV演唱、户外路演拾音、校园活动扩声等多个场景，不同场景对结构的要求其实有细微差别，但核心都是围绕握持舒适度、拾音稳定性、抗跌落性能这几个核心点做平衡。先聊设计思路，整个结构做了一体化的锥度手柄设计，从拾音头端到尾端直径逐步收窄，这个锥度不是随便定的，是参考了成年人手掌握持时的自然贴合弧度，虎口位置对应的手柄中段做了微弧收腰，刚好贴合手掌大鱼际的轮廓，长时间握持不会产生硌手的压痕，手柄侧面的开关按键做了下沉式设计，按键表面和手柄外壳的高度差控制在1.2mm，既保证按压时有清晰的段落反馈，

　　又能避免手持过程中误触开关，按键的边缘做了R0.8的圆角过渡，不会刮蹭手指皮肤。再说到拾音头部分，外层的金属网罩采用了双层编织结构，内层是细目不锈钢丝网用来过滤呼吸气流产生的喷麦杂音，外层是加粗的金属防护网，能承受日常使用中的轻微磕碰，网罩和手柄主体的连接采用了旋扣式结构，拆卸时只需要逆时针旋转45度就能分离，方便后期清理网罩内部积存的灰尘和口水残留，连接位置内置了一圈橡胶密封圈，既能防止手持时的汗液渗入内部电路，也能避免结构连接松动产生的共振杂音。然后说尺寸和安装边界，整个麦克风的总长度控制在235mm，拾音头端的最大直径是52mm，手柄尾端的直径是28mm，这个尺寸刚好适配市面上通用的桌面麦克风支架、落地式舞台支架的夹持范围，

　　夹持位置对应的手柄外壳做了15mm长度的直段圆柱面，没有做锥度或者凹凸纹理，保证支架夹装时接触面均匀，不会出现夹装歪斜、长时间夹持打滑的问题，尾端的音频线接口做了内嵌式设计，接口端面比手柄尾端外壳内凹2mm，插好音频线之后，插头的金属部分不会突出外壳平面，放置在桌面时不会因为插头硌到桌面导致设备滚动，也能避免意外拉扯时直接把接口从电路板上拽松。再说到功能特性对应的结构设计，整个手柄的外壳采用了ABS加PC的混合材质，表面做了细磨砂咬花处理，摩擦系数控制在0.35左右，手上有轻微汗液的时候也能稳稳握持，不会打滑脱落，外壳的壁厚均匀控制在2mm，内部的筋位布局沿着手柄长度方向排布，既提升了整体的抗摔强度，从1.2米高度自由跌落到水泥地面时，外壳不会出现开裂变形，也给内部的拾音咪芯、电路板、电池仓（无线版本）留出了足够的安装空间，内部的咪芯固定位置做了三层橡胶减震圈，能过滤掉手持时手部摩擦外壳产生的触碰杂音，也能抵消移动过程中产生的振动传导到拾音元件，避免输出的音频出现低频振动噪音。实际做结构验证的时候，还要考虑不同使用场景的适配，比如在户外使用时，网罩的开孔率控制在65%，既保证声音能够顺畅进入拾音咪芯，也能阻挡户外的飞絮、灰尘直接落到咪芯的振膜上，延长核心元件的使用寿命，手柄内部的走线槽做了限位卡扣，音频线和电路板的连接位置做了应力释放结构，拉扯线材的时候，拉力会被外壳的卡扣承担，不会直接作用在焊接点上，

　　避免出现线路虚接导致的音频断连问题。很多新手做这类结构的时候，容易忽略重心的分配，这个模型的重心设计在距离拾音头端90mm的位置，刚好是手持时虎口对应的位置，握持的时候不会出现头重脚轻的感觉，长时间举持也不容易产生手臂酸胀的问题，开关按键的按压力度控制在3N，按压行程1.5mm，操作的时候不需要用太大的力气，反馈清晰，不会出现按了之后不知道有没有开启的情况。另外，整个结构的拆分件一共只有5个部分：外网罩、内网罩、手柄上壳、手柄下壳、按键，零件数量少，装配的时候不需要复杂的工装，顺着定位筋位扣合之后，用两颗自攻螺丝从尾端固定就能完成整体装配，生产组装的效率很高，后期维修更换零件也很方便，不需要暴力拆解就能替换损坏的按键或者网罩。
