传感器配套带安装耳遮蔽端盖结构设计

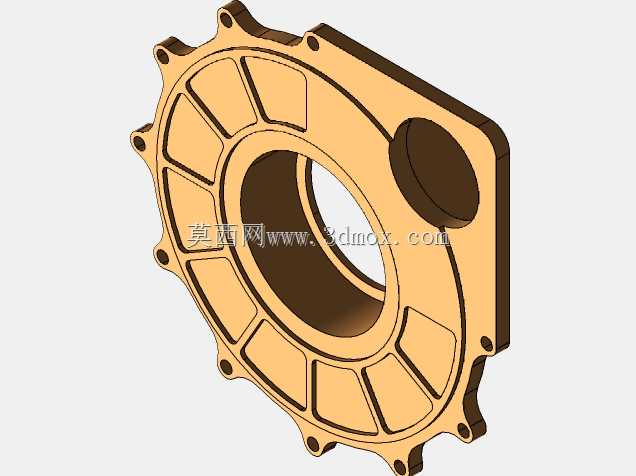

　　这款遮蔽端盖主要应用于工业传感检测设备的腔体端部防护场景，在光电类、磁感应类外置传感器的安装结构中，这类端盖承担着腔体密封、内部元件遮蔽、安装定位的多重作用，不少户外部署的工业传感器还会依靠这类端盖实现端部的防尘防泼溅防护，避免外界粉尘、水汽侵入传感腔体内部影响检测元件的正常工作。从结构设计来看，端盖主体采用圆盘式基体搭配单侧延伸安装耳的布局，圆盘主体的中心设置贯通式轴孔，孔位周边做了阶梯式凸台结构，凸台高度根据配套腔体的嵌入深度做了匹配设计，安装时凸台可直接嵌入传感器腔体的端部止口内，无需额外定位工装就能快速对齐装配基准，减少现场安装的调整工时。端盖圆盘的外缘均匀分布了多道加强筋结构，筋条从中心凸台根部向外辐射延伸至圆盘外缘，

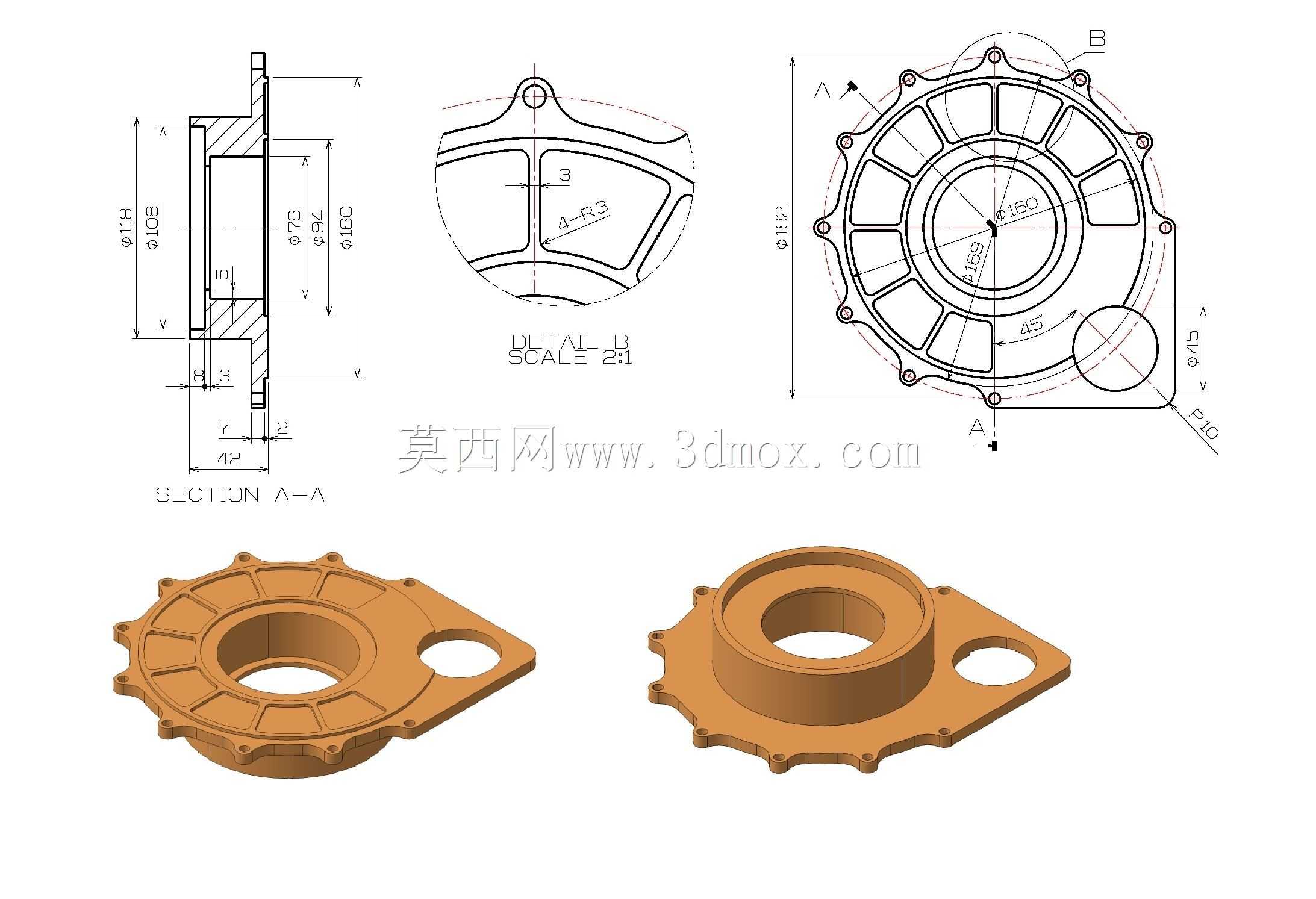

　　相邻筋条之间做了圆弧过渡处理，既可以在不增加整体壁厚的前提下提升端盖的结构刚性，避免安装锁紧时端盖平面出现翘曲变形，也能减少注塑或铸造成型过程中的材料收缩不均问题，降低成品的内应力残留。端盖外缘周向布置了多个安装孔位，孔位位置与传感器腔体端部的螺纹孔完全对应，单侧延伸的安装耳上额外设置了一个定位安装孔，这个耳位结构主要用于端盖的周向防转，在设备存在持续振动的工况下，即使周向的锁紧螺丝出现轻微松动，延伸耳的定位也能避免端盖发生周向转动，防止中心轴孔与内部元件的对位出现偏移。从尺寸边界来看，端盖主体圆盘的外径适配常规直径150规格的工业传感器腔体，中心轴孔的内径做了公差匹配设计，可适配对应直径的出线接头或者传动轴穿过，

　　轴孔端面的密封槽宽度可适配常规规格的O型密封圈，安装后可实现IP65级别的端部密封效果。端盖的整体厚度控制在满足结构强度的最小范围内，单侧安装耳的延伸长度刚好适配传感器腔体旁侧的安装支架位，不会额外占用过多的安装空间，对于安装空间紧凑的自动化生产线检测工位来说，这种紧凑化的尺寸设计可以减少端盖与周边设备构件的干涉风险。在细节设计上，端盖的所有棱边都做了圆角处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中点，提升端盖在振动工况下的疲劳寿命。端盖与腔体贴合的平面做了平面度管控，安装后可以与腔体端面完全贴合，避免出现缝隙导致密封失效。这类遮蔽端盖除了应用在传感器领域，也可适配同尺寸规格的小型减速箱端部、微型泵体端部的遮蔽防护，结构的通用性较强，建模过程中对所有安装孔位、凸台尺寸、加强筋布局都做了参数化处理，设计人员可根据实际配套的设备腔体尺寸快速调整对应参数，无需重新进行整体结构的重构，能有效缩短同类零件的设计开发周期。
