带散热叶片结构的一体式金属飞轮

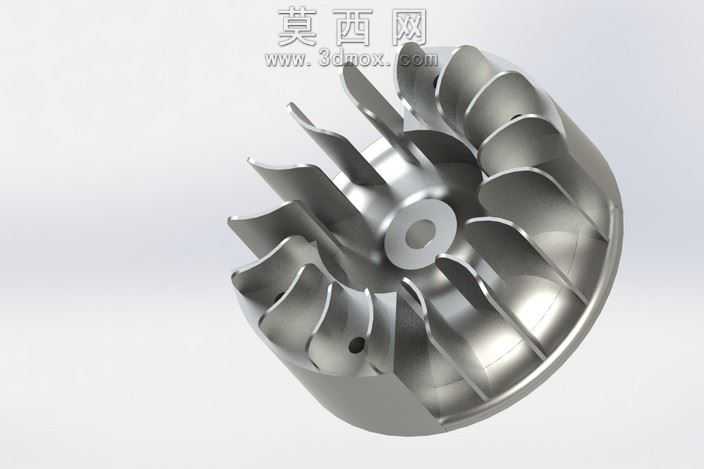

本作品为带集成散热叶片结构的金属飞轮三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心安装轴孔为定位基准，绘制中心带定位通孔的轮盘基体草图，通过旋转凸台命令生成轮盘的基础回转实体，保证中心安装孔的同轴度公差符合机械装配要求。在轮盘的外侧圆周区域，通过圆周阵列命令生成均匀排布的弧形散热叶片，每一片叶片的曲面都通过放样命令完成轮廓过渡，叶片根部与轮盘基体做了圆角过渡处理，避免应力集中问题，同时在轮盘对应位置设计了小型定位销孔，用于装配时的周向定位。模型的细节处理上，对所有锐边都做了0.5mm的倒角工艺处理，还原实际机加工零件的工艺特征，叶片的弧度经过反复调整，既保证回转时的动平衡性能，又能在飞轮随轴转动时带动周边空气流动，实现对相邻动力部件的辅助散热效果。材质渲染阶段采用磨砂金属材质，调整金属粗糙度参数还原铸铝或钢制零件的哑光金属质感，添加环境光遮蔽效果突出叶片之间的层次感与结构细节，渲染视角选择斜45度俯视角度，完整展现飞轮的整体轮廓、叶片排布形态以及中心安装结构。设计思路上，打破传统实心飞轮仅具备储能稳速功能的局限，将散热风扇的叶片结构与飞轮本体集成设计，在不额外增加零部件数量、不占用额外安装空间的前提下，让飞轮在高速回转过程中兼具储能稳速与主动散热的双重作用，有效缩减动力总成的轴向安装尺寸，降低整体装配复杂度，这类集成式飞轮结构非常适合小型通用动力机械、便携动力设备的应用场景，模型的所有特征都保留完整建模参数，可根据实际应用需求调整轮盘直径、叶片数量、中心轴孔尺寸等参数，适配不同功率、不同安装尺寸的动力部件使用需求，建模过程中严格遵循机械设计的公差规范，所有配合尺寸都预留合理的装配间隙，保证模型导出工程图后可直接用于生产加工参考。
