锥齿结构一体式齿轮轴三维建模作品

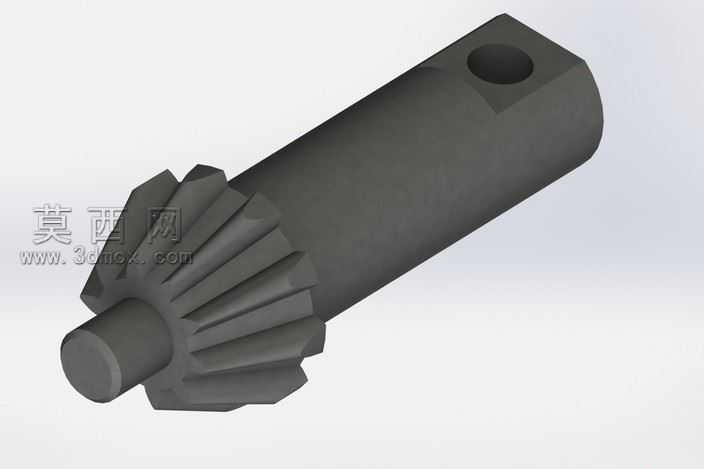

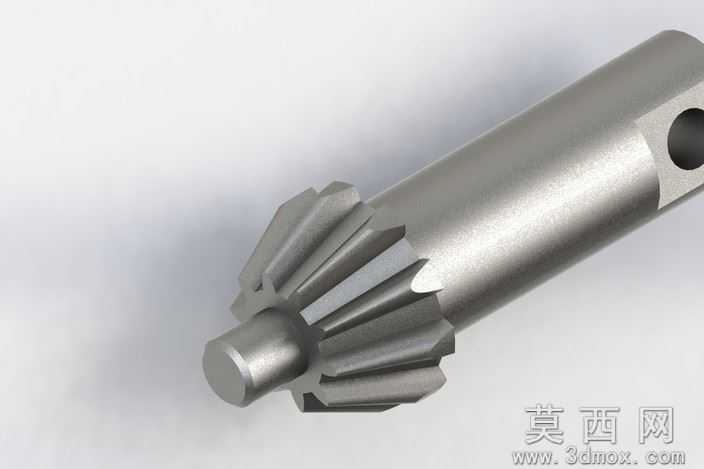

本作品为带锥齿结构的一体式齿轮轴三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建，保证模型尺寸可根据实际传动需求灵活调整适配。建模初期先梳理齿轮轴的功能结构，将零件划分为锥齿加工段、光轴支撑段、端部安装孔三个核心功能区域，以回转体建模为基础，先绘制轴体的回转截面草图，通过回转特征生成基础轴体毛坯，保证各轴段的同轴度公差符合机械设计规范要求。针对端部的锥齿轮齿形部分，采用齿轮专用建模逻辑，先确定锥齿轮的模数、齿数、压力角、分锥角等核心设计参数，通过渐开线方程绘制单齿的齿廓曲线，结合锥齿轮的背锥、齿顶锥、齿根锥参数完成单齿的实体造型，再通过圆周阵列特征完成全部轮齿的排布，后续对齿顶、齿根位置做圆角过渡处理，还原真实机加工后的齿部工艺特征，避免应力集中问题。轴体末端的径向安装孔采用拉伸切除特征完成，孔口位置做倒角处理，还原装配场景下的安装工艺要求。材质渲染阶段，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原经过磨削加工后的金属表面哑光金属质感，添加柔和的环境光与定向光源，突出轴体圆柱面的光影过渡与轮齿部分的结构细节，让渲染效果贴近真实机加工零件的视觉表现。结构设计上采用齿轮与轴体一体式的结构方案，相比分体装配的齿轮与轴，消除了配合间隙带来的传动回差，能够传递更大的扭矩，适合对传动精度、承载能力要求较高的相交轴传动场景，轮齿与轴体的过渡位置做了卸荷槽结构设计，降低应力集中系数，提升零件的疲劳使用寿命。建模过程中严格遵循机械设计的公差规范，各轴段的直径、长度尺寸，齿部的参数都经过合理性校验，保证模型可直接用于后续的工程图导出、装配干涉检查、有限元受力分析等后续设计环节，也可用于机械原理教学演示、传动方案可视化展示等场景。
