汽车发动机前端端盖结构设计方案

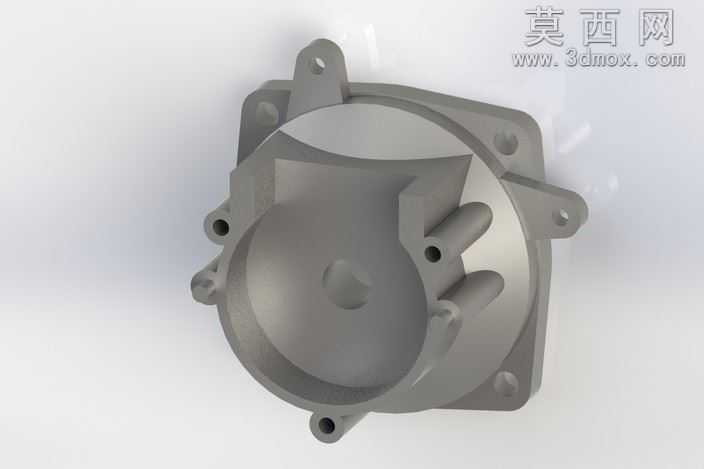

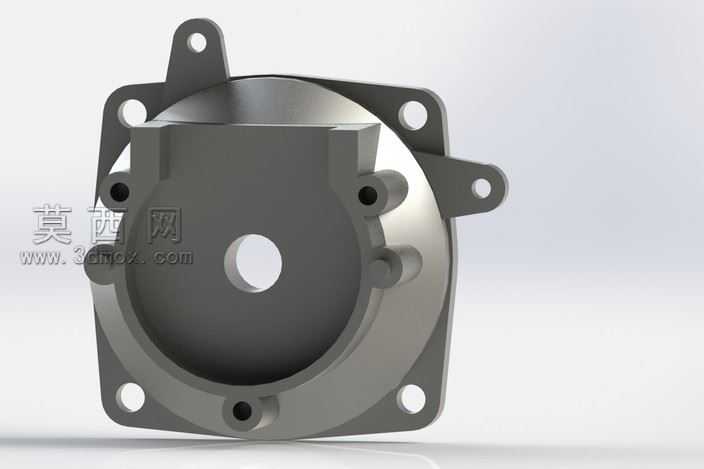

本作品为汽车发动机前端端盖的三维结构设计，建模阶段以发动机前端的密封防护、部件安装定位为核心需求展开，首先梳理端盖所需承载的功能：既要封闭发动机前端腔体，阻挡外界灰尘、水汽侵入内部，保护正时机构、传动齿轮等核心动力部件，又要为发电机、水泵、张紧轮等外围附件提供可靠的安装基准，同时还要满足发动机运行时的结构强度与轻量化要求。建模过程中先构建端盖的主体轮廓，以中心轴孔为定位基准，该孔用于适配发动机前端曲轴的伸出端，保证与曲轴的同轴度公差要求；主体腔体采用渐变壁厚设计，在保证结构刚性的前提下尽可能削减不必要的材料厚度，降低零件自重。端盖边缘的安装法兰面均匀分布多个螺栓过孔，每个孔位周边都做了局部加厚的凸台结构，避免螺栓锁紧时端盖出现应力变形，保证法兰面与发动机缸体结合面的密封性能，防止机油渗漏。端盖侧面延伸出多个带孔安装支耳，分别对应不同外围附件的安装点位，支耳与主体连接处做了圆弧过渡处理，分散应力集中点，提升部件在发动机振动工况下的抗疲劳强度。端盖表面还设计了多个定位销孔与辅助安装凸台，用于装配时的快速定位以及小尺寸管线、传感器的固定。材质选择上模拟了压铸铝合金的材料属性，渲染阶段采用哑光金属质感搭配局部高光处理，清晰呈现端盖的曲面过渡、孔位分布与结构细节，所有安装面的平面度、孔位的位置度都按照汽车动力部件的通用公差标准进行设计校验，确保该端盖既能满足密封防护的基础功能，又能适配发动机前端复杂的附件安装布局，同时兼顾量产时的压铸工艺可行性，减少后续加工工序，降低零件制造成本。
