普兹尼雷杜克托蜗轮蜗杆传动减速装置

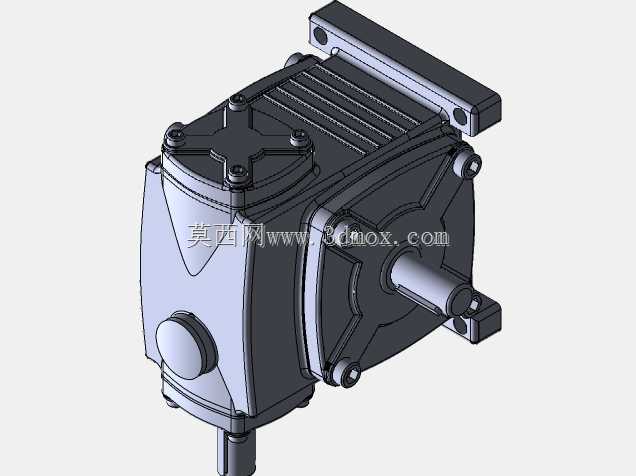

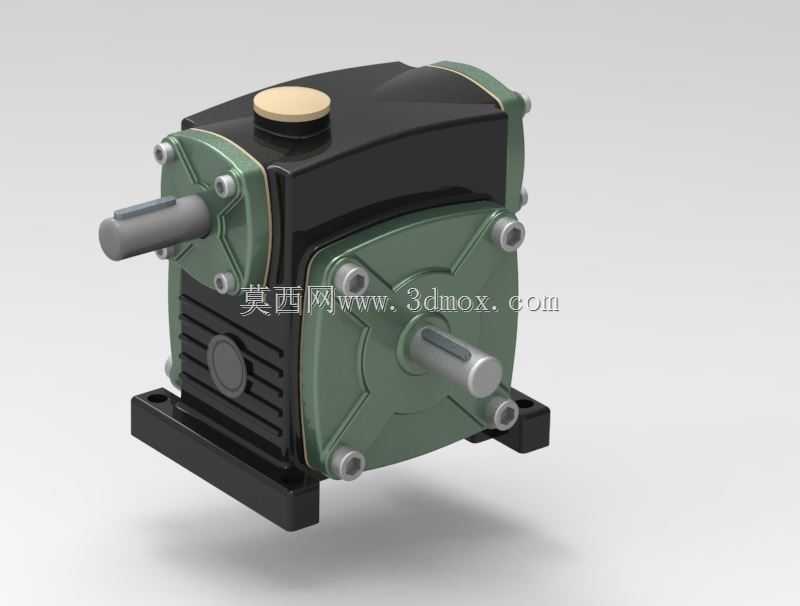

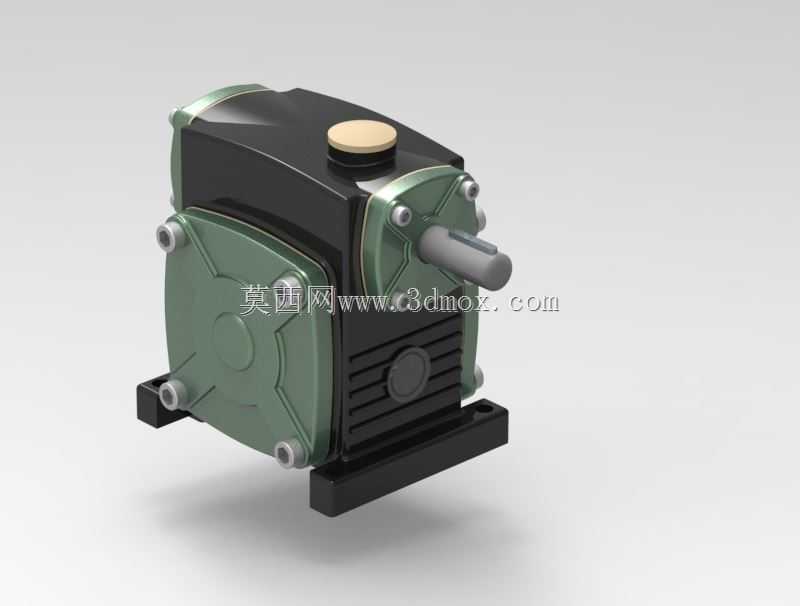

　　这款蜗轮蜗杆结构的减速装置，在轻工输送、小型自动化生产线、食品包装辅机这类对输入转速有明确降速需求、同时需要一定自锁特性的场景里适配性极强，很多低速大扭矩的工位动力输入端都会选用这类结构的减速部件，相比平行轴齿轮减速结构，它的单级传动比覆盖范围更大，输入轴与输出轴呈垂直交错布置，能在紧凑的安装空间里完成动力转向传输，不需要额外加装锥齿轮换向组件，能有效缩减整套动力单元的占用空间。从结构设计逻辑来看，箱体采用分体式拼接结构，主体承力部分为铸铁材质的基座与侧盖，表面做了散热筋条设计，筋条沿着箱体侧壁竖向排布，能在设备持续运行时增大散热面积，避免蜗轮蜗杆啮合副因为长时间工作温度过高导致润滑脂失效，降低齿面磨损速率。

　　输入轴与输出轴的轴伸端都预留了标准键槽，可直接通过平键连接联轴器、带轮或者执行负载，轴端的密封槽位适配标准骨架油封，能防止箱体内润滑介质渗漏，同时阻挡外部粉尘、切削液进入箱体内部破坏啮合面。顶部的注油孔采用旋盖式密封结构，日常维护时不需要拆解箱体就能完成润滑脂加注，注油孔的位置设置在箱体上部的空腔最高点，加注时润滑介质能自然顺着箱体内壁流到蜗轮蜗杆啮合区域，保证啮合副的充分润滑。安装基座为整体式铸铁底脚，四个安装孔位的同轴度、平面度都按照通用安装公差做了设计预留，底脚的安装面做了铣平处理，安装时不需要额外加工接触面就能保证与设备安装机架的贴合度，避免因为安装面不平整导致箱体受力变形，影响内部齿轮的啮合精度。输入轴与输出轴的轴伸长度、

　　轴径尺寸都匹配常规小功率驱动电机的输出端规格，选型时可以直接对接0.18kW到0.75kW区间的四级异步电机或者伺服电机，不需要额外定制转接轴套。箱体侧盖的连接螺栓采用圆周均布排布，螺栓的预紧力能均匀作用在箱体结合面，保证结合面的密封性能，拆解维护时只要按照对角顺序松开螺栓就能打开侧盖，检查蜗轮齿面的磨损情况、调整啮合间隙，不需要将整个减速装置从设备机架上完全拆卸，能大幅缩短现场维护的停机时间。在实际工况适配中，这类减速装置的自锁特性可以在输送线突然断电时防止负载倒转，避免工位上的工件因为重力下滑出现定位偏移或者安全隐患，相比不带自锁特性的平行轴减速器，在倾斜输送、升降类小型工位的应用中不需要额外加装制动组件，

　　能简化整套设备的结构设计。设计过程中对箱体内部的储油空腔做了容积优化，既保证有足够的润滑介质存储量延长维护周期，又不会因为空腔过大导致整体重量冗余，箱体的边角位置都做了铸造圆角处理，避免应力集中导致箱体在受冲击载荷时出现开裂。输出轴的支撑位置采用了双轴承支撑结构，能承受一定的径向载荷与轴向载荷，适配带轮、链轮这类有径向拉力的负载连接场景，不需要额外加装外置轴承座来分担负载力。输入轴的支撑端同样设置了轴承定位台阶，装配时轴承内圈与轴肩贴合、外圈与箱体轴承孔的挡边贴合，能保证轴系的轴向定位精度，避免运行过程中出现轴系窜动导致蜗轮蜗杆啮合错位，出现异响、齿面偏磨的问题。从安装边界来看，底脚安装孔的孔距符合小型蜗轮减速器的通用安装尺寸规范，替换同规格的老旧减速装置时不需要重新在机架上打孔，能直接完成替换适配，输入轴与输出轴的中心高尺寸也做了标准化设计，对接电机或者负载时的中心高调整量很小，能减少安装时的垫片调整工作量。箱体表面的涂装采用耐磨防锈漆，在车间多粉尘、少量切削液飞溅的环境里能长时间保持表面防护性能，不会轻易出现漆层脱落、箱体锈蚀的问题。注油孔的旋盖带有密封胶圈，能防止设备运行过程中因为箱体内温度升高导致内部压力上升，把润滑脂从注油孔位置挤出，同时也能避免外部的水汽、粉尘从注油孔进入箱体内部。
