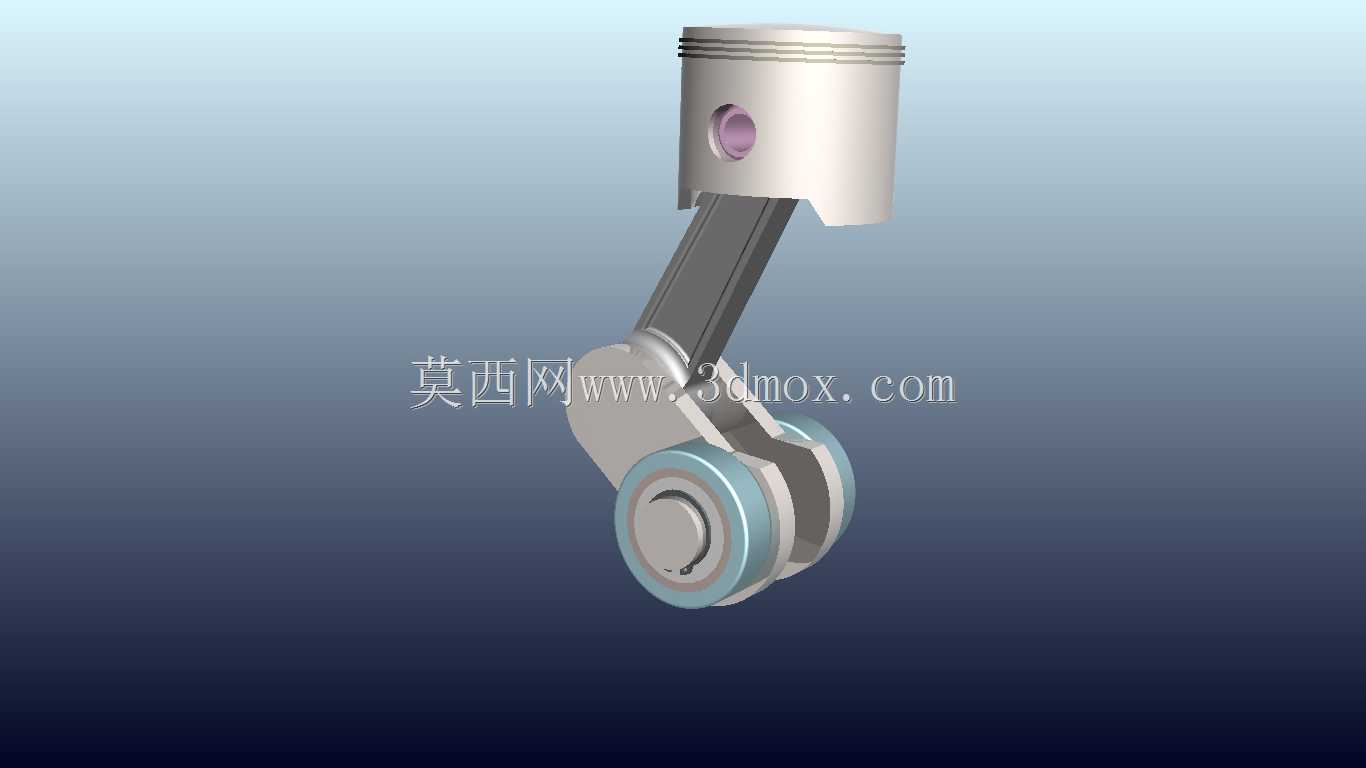

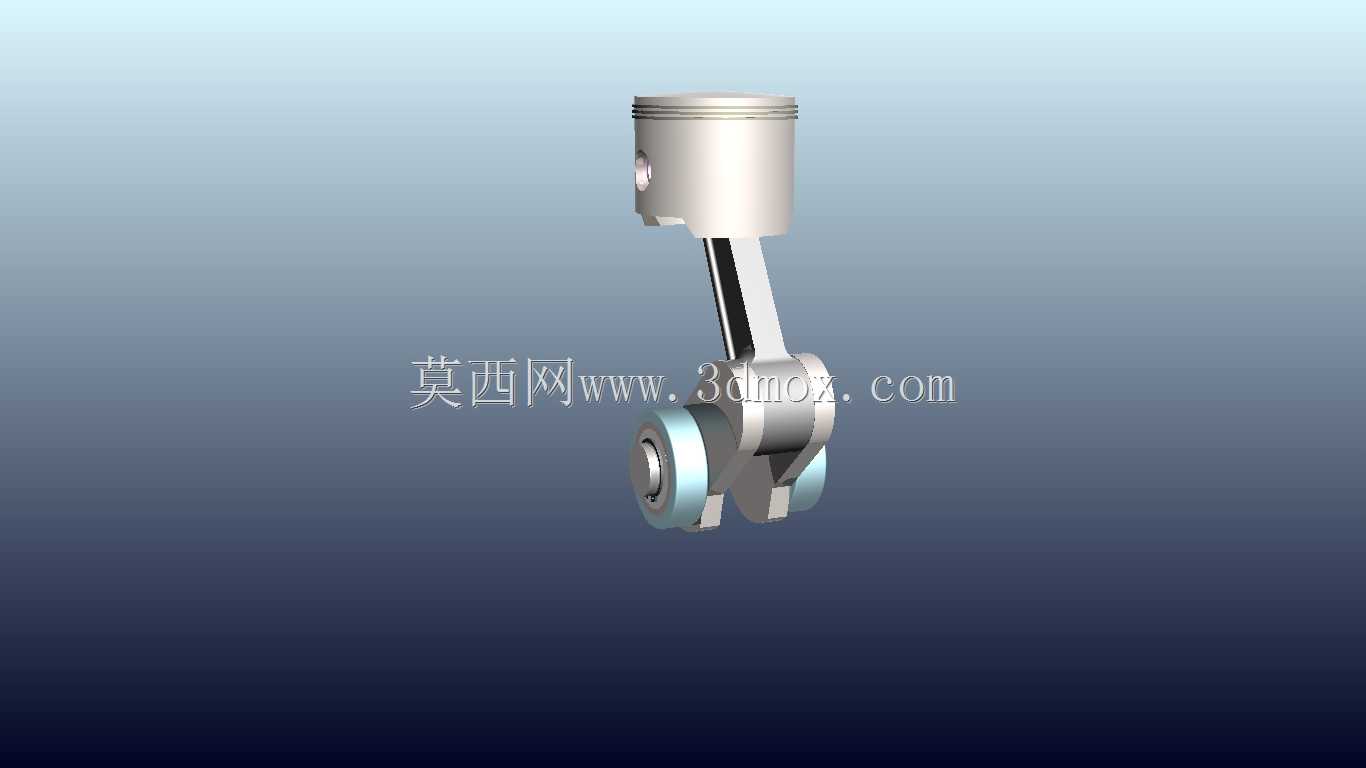

内燃机活塞连杆曲柄传动组件结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563568
  • 内燃机活塞连杆曲柄传动组件结构
  • 内燃机活塞连杆曲柄传动组件结构

  这套往复式动力传输组件,核心承担内燃机缸内燃烧压力向旋转扭矩的转换职能,日常在小排量通用汽油机、小型农用动力机械、教学演示台架中都能见到同结构的应用,是往复式动力设备里最核心的运动副组合。设计阶段最先敲定的是活塞部分的结构边界:活塞头部预留了三道环槽位置,分别对应气封、油刮的功能需求,活塞销孔采用偏心布置,能在做功冲程换向时减少活塞对缸壁的侧向敲击,降低运行噪音与缸套偏磨风险,活塞裙部做了微椭圆型线处理,热态工况下能均匀贴合缸壁,避免冷态间隙过大敲缸、热态膨胀卡滞的问题。连接活塞与曲柄的连杆部分,采用了工字型截面结构,在保证抗弯、抗扭强度的前提下尽可能降低往复运动惯量,连杆大小端的孔位同轴度公差控制在0.02mm以内,

  大端做了剖分式设计,方便与曲柄销的装配锁紧,小端压入铜质衬套,预留活塞销的转动间隙,衬套内壁开有布油槽,能借助飞溅润滑油形成稳定油膜,减少运动副磨损。下端的曲柄部分采用了整体式平衡配重结构,配重块的质心位置经过反复核算,能抵消活塞连杆组件往复运动产生的一阶惯性力,降低整机运行时的振动幅度,曲柄销与曲柄臂的过渡位置做了大圆角处理,避免应力集中导致的疲劳断裂,适配长时间高转速运行的工况需求。实际装配时需要严格控制各运动副的配合间隙:活塞与缸壁的间隙根据材质热膨胀系数设定在0.03-0.05mm区间,活塞销与连杆小端衬套的间隙控制在0.01-0.02mm,曲柄销与连杆大端轴瓦的间隙保持在0.02-0.04mm,

  所有配合面都需要做粗糙度处理,轴类配合面粗糙度达到Ra0.8以下,减少摩擦损耗。这套组件的运动逻辑是活塞在缸套内做上下往复直线运动,通过连杆将直线运动转换为曲柄的旋转运动,整个运动过程中连杆会随曲柄转角变化做小幅度摆动,因此连杆大端与曲柄销的配合需要承受交变的冲击载荷,设计时对材料的疲劳强度有较高要求,通常活塞采用共晶铝硅合金材质,连杆采用40Cr调质处理,曲柄采用球墨铸铁或锻钢材质,匹配不同功率等级的动力输出需求。在教学演示场景中,这套结构能直观展示曲柄滑块机构的运动原理,帮助初学者理解往复运动与旋转运动的转换过程;在实际动力设备应用中,这套组件的加工精度直接影响整机的动力输出效率、运行稳定性与使用寿命,任何一个配合面的精度超差,

  都可能导致运行异响、功率损耗增加甚至部件断裂的故障。建模过程中对各运动副的装配约束做了完全还原,能直接用于运动仿真,验证不同曲柄半径、连杆长度配比下的活塞运动行程、侧向力变化规律,为后续的参数优化提供直观的模型基础,也可作为同类型动力组件设计时的结构参考,核对安装边界与运动干涉情况,减少前期设计的试错成本。
