蜗轮蜗杆传动减速装置结构设计

项目分类:减速机 发布时间:2022-03-03 ID:563569
  • 蜗轮蜗杆传动减速装置结构设计
  • 蜗轮蜗杆传动减速装置结构设计
  • 蜗轮蜗杆传动减速装置结构设计

  在轻工输送、小型自动化生产线、食品包装设备、仪器仪表驱动单元这类对安装空间有严格限制、同时需要大传动比实现低速大扭矩输出的场景里,蜗轮蜗杆结构的减速装置一直是选型时的高频选项,这类装置依靠交错轴之间的啮合传动,单级就能实现10到60之间的传动比,相比平行轴齿轮减速结构,同等传动比下整体体积能压缩近四成,非常适合布置在设备侧装、倒装这类局促的安装位里。

  从实际使用的角度看,这类减速装置的核心作用是匹配原动机与工作端的转速扭矩差,把伺服电机、小型异步电机输出的高转速低扭矩动力,通过蜗轮副的啮合转化为工作端需要的低转速高扭矩动力,同时依靠蜗轮蜗杆啮合的自锁特性,在很多垂直升降、倾角输送的场景里,能避免动力切断后工作端出现反向溜车的问题,不需要额外加装制动抱闸机构,能进一步简化整套驱动单元的结构。

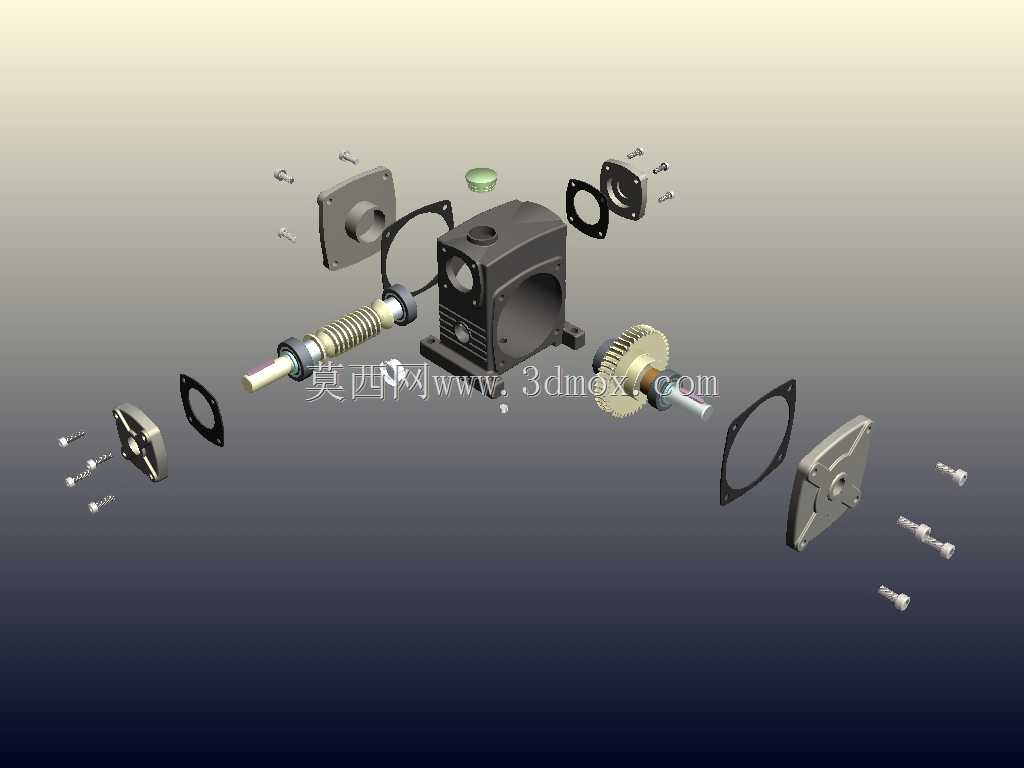

  这套结构的设计过程里,首先要考虑的是啮合副的受力合理性,蜗杆采用轴装式结构,输入端轴伸做了标准的圆柱轴伸搭配键槽结构,能直接通过联轴器或者同步带轮和动力端连接,轴肩位置预留了轴承安装位,两端采用深沟球轴承支撑,既能承受径向传动负载,也能抵消蜗杆传动过程中产生的轴向力,避免蜗杆工作时出现窜动影响啮合精度。蜗轮侧的输出轴和蜗轮本体采用装配式结构,蜗轮轮缘选用耐磨的铜合金材质,轮芯采用铸铁材质,在保证啮合面耐磨性能的同时,控制整体的材料成本,输出轴同样采用双轴承支撑结构,轴伸端做了油封安装位,能避免箱体内部的润滑脂出现渗漏,同时阻挡外部的粉尘、水汽进入箱体内部破坏啮合面。

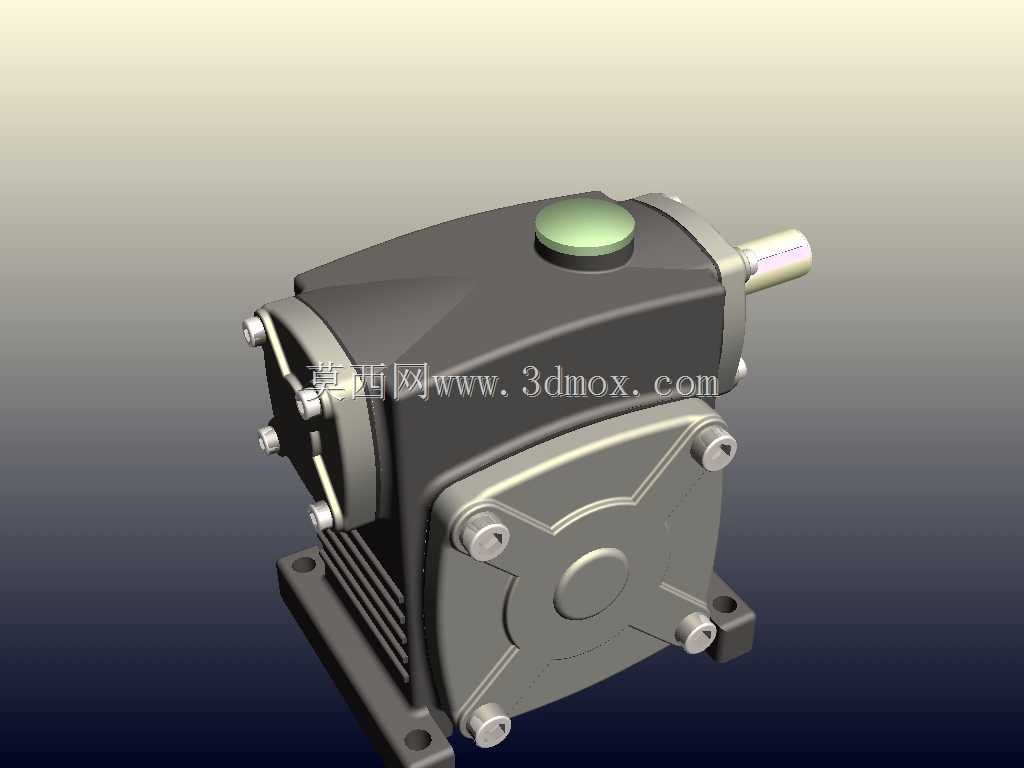

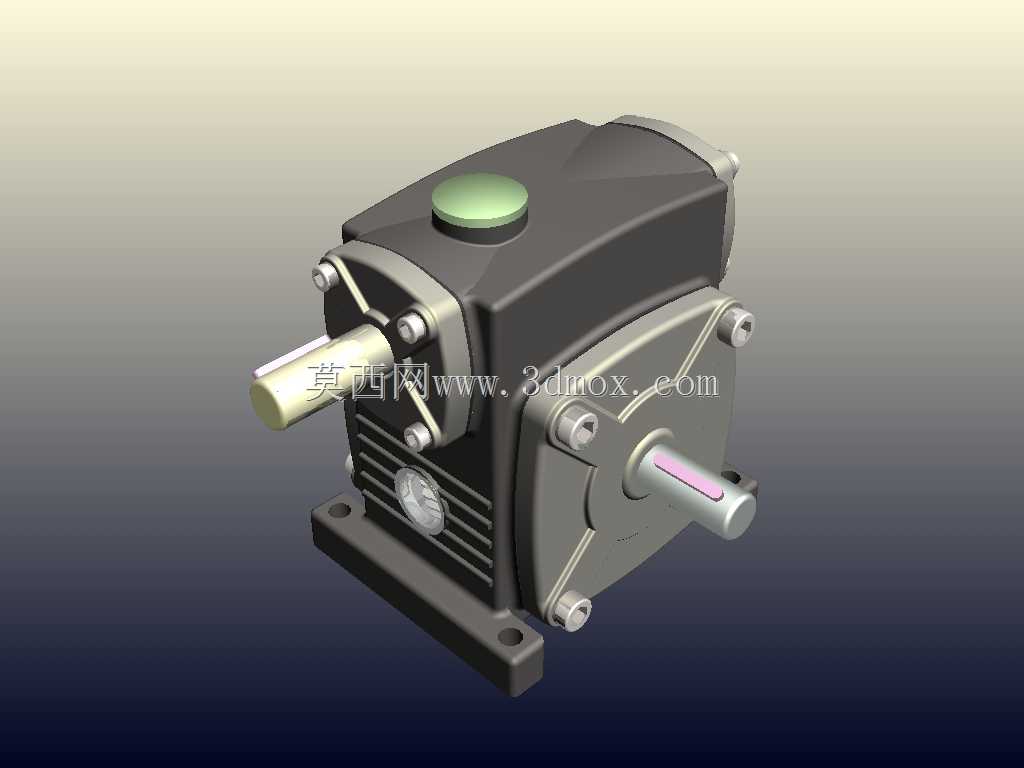

  箱体部分采用剖分式设计,主体为铸铁材质,箱壁外侧做了竖向的散热筋结构,因为蜗轮蜗杆传动过程中啮合面的滑动摩擦占比高,长时间工作会产生较多热量,散热筋能增大箱体和空气的接触面积,提升自然散热的效率,避免箱体内温度过高导致润滑脂失效。箱体底部做了一体化的安装底座,底座上预留了四个长圆形的安装螺栓孔,安装时可以根据现场的安装孔位偏差做小范围的位置调整,不需要重新加工安装基础,安装面的平面度控制在0.1mm以内,能保证装置固定后不会出现额外的安装应力,避免轴承受力不均导致的早期磨损。

  箱体顶部设置了带密封垫的注油透气帽,既能在加注润滑脂的时候不用拆开整个箱盖,也能平衡箱体内部和外部的气压,避免长时间工作内部升温导致压力升高,冲坏油封出现渗漏。箱体侧面预留了油位观察的位置,日常维护的时候不用拆开箱体就能直接观察内部润滑脂的存量和状态,及时补充或者更换润滑脂,延长啮合副的使用寿命。端盖和箱体的连接面都做了密封槽设计,安装时加装耐油橡胶密封垫,能保证整个箱体的防护等级达到IP54以上,适配多粉尘、有少量溅水的车间工作环境。

  在安装边界的尺寸设计上,输入端轴中心到底座安装面的高度、输出端轴中心到输入端轴中心的中心距都做了标准化的尺寸匹配,能直接替换市面上同规格的常规蜗轮蜗杆减速装置,不需要用户重新调整整套驱动单元的安装布局。输入端和输出端的轴伸直径、键槽尺寸都符合通用的传动安装标准,用户选型时不用额外加工连接部件,直接搭配标准的联轴器、链轮、带轮就能完成装配。整体结构的边角都做了圆角过渡处理,既避免铸造过程中出现应力集中导致箱体开裂,也能避免安装维护过程中尖锐边角划伤操作人员。

  设计过程中对啮合侧隙也做了合理的控制,侧隙过小会导致啮合面润滑不充分,工作时温升过快磨损加剧,侧隙过大会导致传动精度下降,反向传动时出现空程,这套结构通过端盖处的调整垫片来控制轴承的预紧力,同时微调蜗轮和蜗杆的啮合中心距,把啮合侧隙控制在合理的区间内,既保证传动的平稳性,也能满足一般设备的传动精度要求,不会出现明显的传动冲击和噪音。
