4×8规格方管焊接拖车架结构设计

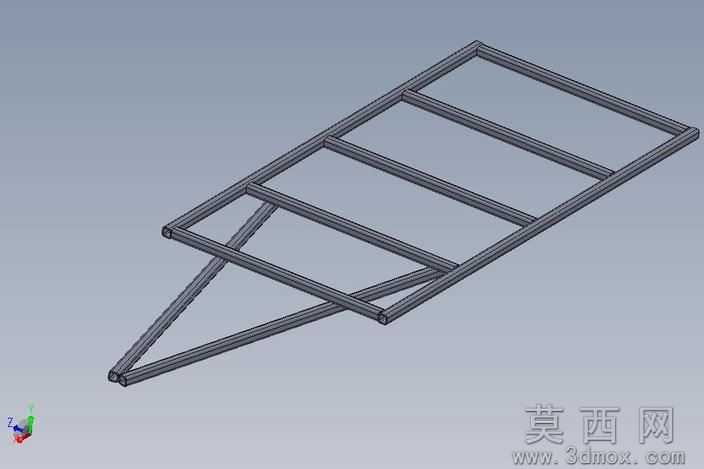

本拖车架采用SolidWorks软件完成全参数化三维建模，整体以等截面金属方管作为核心构建基材，建模过程中严格遵循4×8英尺标准承载台面的尺寸规范，通过基准面定位、3D草图路径绘制、结构构件命令批量生成方管主体框架，所有管材衔接处均做共线对齐与端面贴合处理，避免建模过程中出现干涉错位问题。模型渲染阶段采用哑光深灰金属材质赋予方管构件，还原钢制焊接车架的真实质感，场景搭配浅灰纯色背景突出结构主体，同时保留三维坐标系标识方便查看各视角结构形态。结构设计上，主体承载区采用矩形外框搭配多根横向等距排布的方管横梁，形成稳定的格栅式承载面，可均匀分散承载货物的竖向压力；前端延伸出三角形牵引连接结构，两根斜向方管从主框架前端两角交汇于牵引端，搭配横向加强方管形成三角稳定结构，可有效传递牵引过程中的拉拽力，避免牵引部位受力变形；主框架与牵引结构衔接处增设交叉斜撑方管，强化整体框架的抗扭性能，防止拖行过程中因路面颠簸出现框架扭曲变形。设计思路围绕实用型拖挂需求展开，整体结构无冗余构件，所有方管排布均兼顾承重强度与轻量化需求，既保证车架整体具备足够的承载刚度，又尽可能减少不必要的材料消耗；建模过程中所有管材衔接节点均预留焊接工艺余量，符合实际金属车架的加工生产逻辑，模型可直接用于结构受力验证、加工图纸导出以及拖挂配件适配参考，能够满足小型货运拖挂、场地转运设备的车架设计参考需求。
