自卸车货箱翻转铰接铰链结构设计

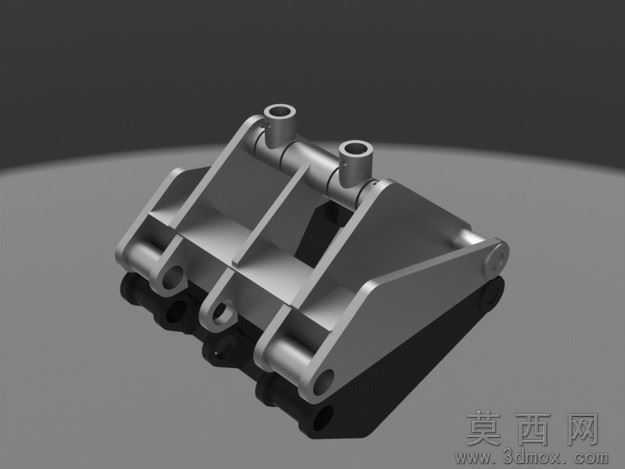

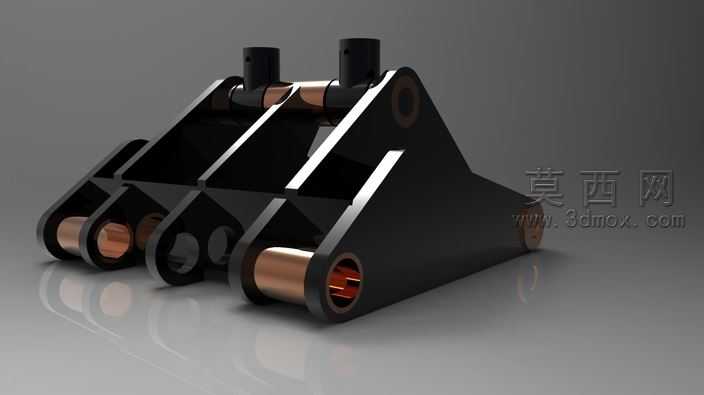

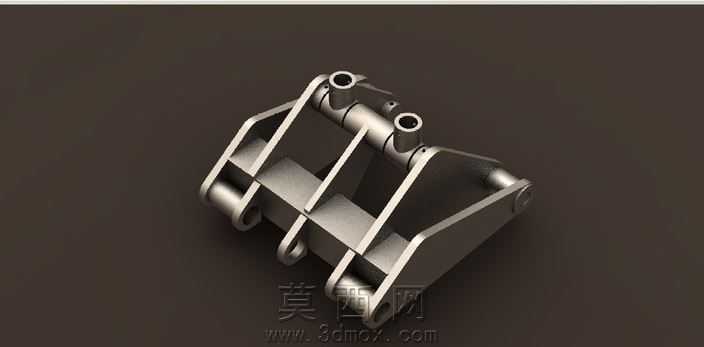

本作品为针对老旧倾卸卡车后斗铰接部位失效问题重新设计的自卸车铰链三维模型，建模过程依托三维参数化设计软件完成，全程遵循机械结构设计的强度优先、运动顺畅原则。建模阶段先对老旧铰链的失效点进行逆向拆解分析，明确原结构在长期重载交变载荷下出现的铰接孔磨损、侧板形变、销轴窜动等核心问题，以此为基础确定新结构的设计基准：首先对双侧支撑侧板进行加厚处理并增设加强筋结构，将原单板铰接改为双板夹持式铰接布局，分散货箱翻转过程中传递到铰链部位的集中载荷；铰接孔部位设计了同轴度定位凸台，保证多组铰接孔的装配同轴度，避免销轴安装后出现偏磨问题；上部设置两组带通孔的铰接耳座，用于与自卸车副车架部位的安装座对接，下部设置多组带安装孔的连接基座，用于与货箱底板的承重梁进行螺栓紧固连接，整体结构的安装孔位均做了沉头设计，避免螺栓装配后突出结构表面干涉翻转运动。材质渲染阶段采用金属哑光质感对模型进行材质赋予，模拟铸钢件经喷砂处理后的真实表面质感，对铰接孔内壁、销轴配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异，渲染时采用侧上方45度柔光打光，清晰呈现结构的加强筋布局、铰接孔位置、安装基座的轮廓特征，避免阴影遮挡关键结构细节。结构设计上充分考虑自卸车作业时的重载工况，所有转角位置均做了圆角过渡处理，避免应力集中导致的结构断裂，铰接部位预留了润滑脂加注通道的设计空间，方便后期使用过程中定期加注润滑脂降低销轴磨损，整体结构在保证结构强度满足额定载荷要求的前提下，尽可能优化了板材厚度与布局，避免不必要的重量增加，适配老旧自卸车的原位替换安装需求，无需对原车副车架与货箱安装位做额外切割改造即可完成装配。
