小型台式居中边缘磨削加工设备

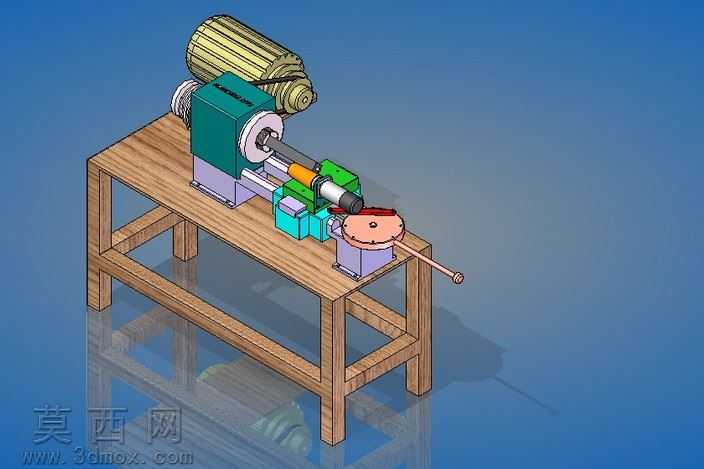

本作品为台式小型磨削加工设备的三维建模成果，建模过程中严格遵循机械加工设备的实际装配逻辑，对每一处结构的配合关系进行了精准还原。首先完成木质工作台架的建模，采用实木纹理材质进行渲染，还原了工作台四条支撑腿与横向、纵向加强梁的榫接式结构，保证机架部分的承重稳定性表现符合实际使用需求。动力端部分完整还原了驱动电机、传动连接结构与磨削磨头的装配关系，电机外壳采用金属哑光材质，磨头的旋转工作面做了高硬度金属材质的质感表现，精准呈现磨削作业端的结构特征。定位与进给部分设计了居中定位夹具，可对待加工工件进行精准的居中固定，搭配手动操作的摇杆进给结构，能够实现工件向磨头方向的平稳进给，完成工件边缘的精准磨削加工，夹具部分做了可调节结构的建模，适配一定尺寸范围内的待加工工件。建模过程中对所有运动部件的行程范围做了合理的参数设置，保证手动进给摇杆的摆动范围、磨头的旋转空间、夹具的移动行程均不存在结构干涉。渲染阶段采用蓝底渐变的展示环境，添加了柔和的环境光与方向光，对金属部件的反光、木质机架的漫反射、塑料防护部件的半通透质感做了分层材质调整，让整体模型的视觉表现更贴近真实设备的质感。设计思路围绕小型工件边缘居中磨削的加工需求展开，将动力磨削单元、定位装夹单元、手动进给单元集成在小型台式机架上，既保证了加工精度的可控性，又兼顾了小型设备的操作便捷性与占地空间优势，所有零部件的尺寸比例均参考实际小型磨床的参数进行缩放设置，装配关系符合机械设计的规范要求，可作为小型磨削设备结构设计、教学演示的参考三维模型。
