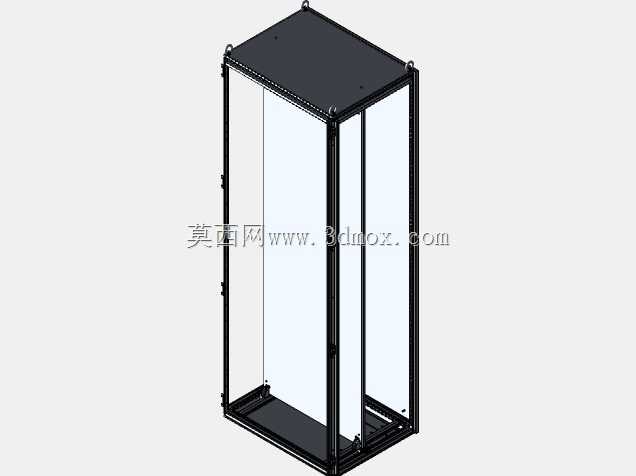

双开门工业电气控制柜柜体结构设计

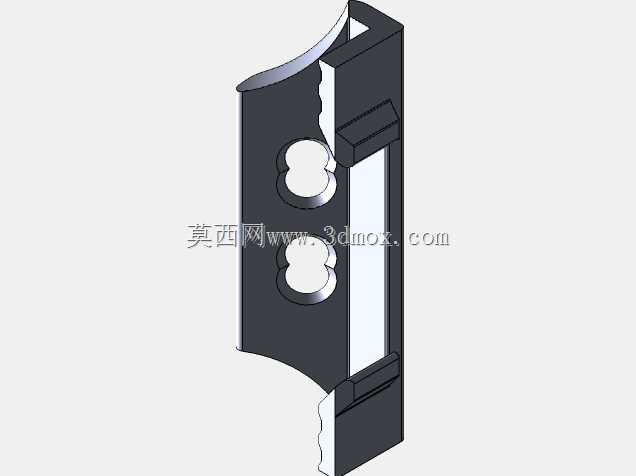

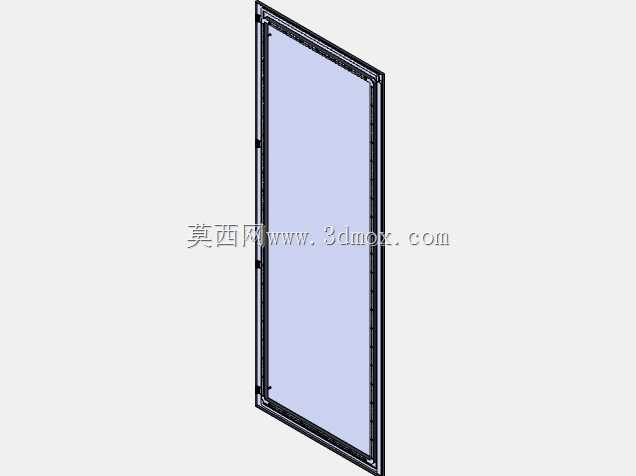

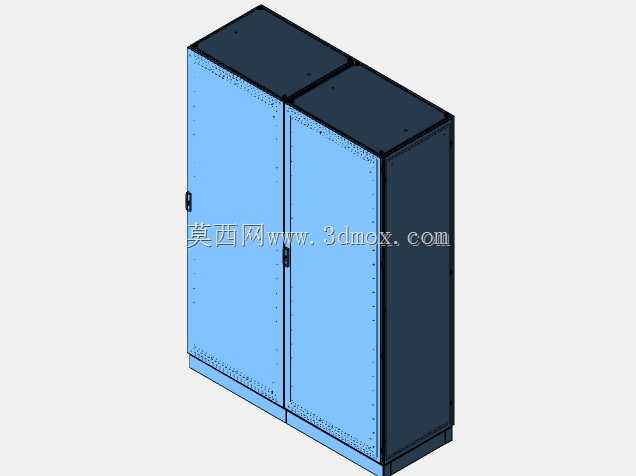

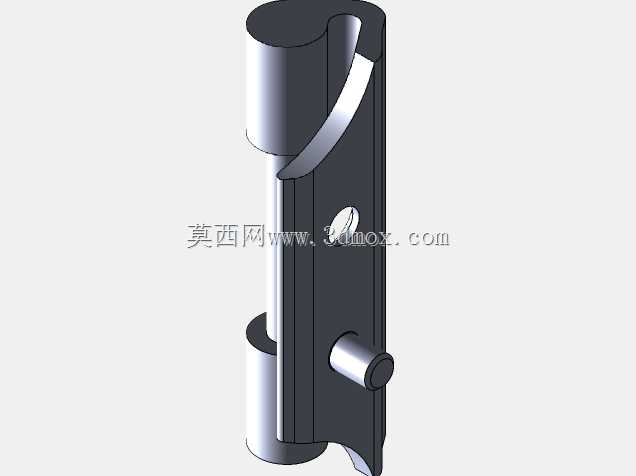

　　在工业现场的电控系统搭建环节，柜体的选型与结构适配直接决定了内部元器件的运行稳定性与后期运维效率，这款双开门结构的电气柜体，主要面向车间产线集中控制、中小型设备集群配电、仪表信号中转集成这类场景使用，能够为内部安装的断路器、接触器、接线端子排、信号转换模块等元器件提供可靠的物理防护，同时隔绝车间内的粉尘、切削液飞溅、意外外力碰撞对电控元件的损伤。从结构设计思路来看，这款柜体采用并排双独立舱室的布局，两个舱室各自配置独立的外开门，门板与柜体框架通过暗藏式铰链连接，既保证了门板开合的顺畅度，也避免外露铰链在车间复杂环境下积尘卡滞；门板内侧预留了充足的走线槽安装空间与元器件辅件固定位，可根据实际使用需求在门板上嵌入按钮、指示灯、

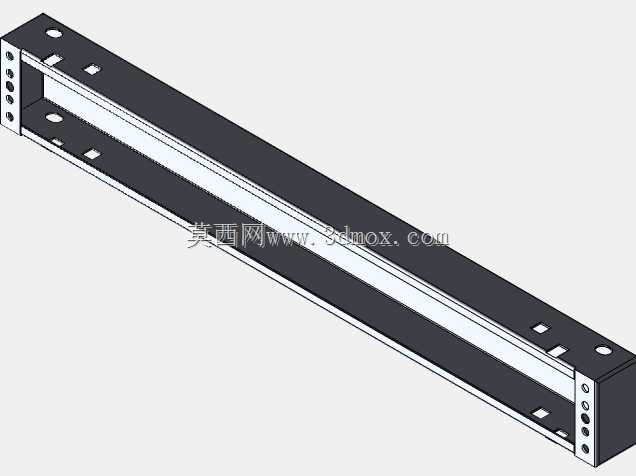

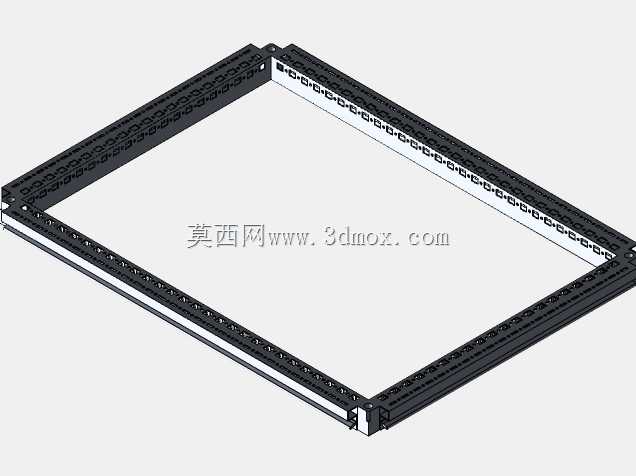

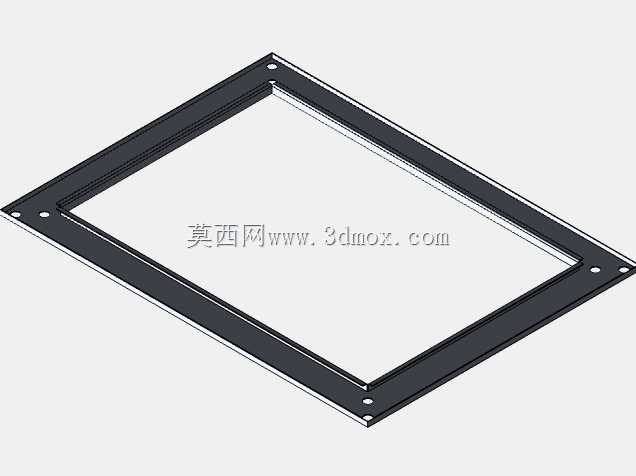

　　人机交互显示屏等操作元件，无需额外对柜体主体进行二次开孔加工。柜体的主体框架采用折弯钣金拼焊成型，框架棱边做了圆角钝化处理，既避免加工与安装过程中划伤施工人员，也能提升框架整体的结构抗扭强度，在车间地面存在轻微振动的工况下，不会出现框架变形导致的门板闭合不严问题。柜体底部预留了标准的电缆进线开孔位，可搭配橡胶护线套或者格兰头使用，满足不同线径的动力电缆、信号电缆从柜底进入舱室的布线需求，同时柜底的安装底座预留了地脚固定孔，能够直接通过膨胀螺栓固定在水泥地面，也可搭配槽钢底座做抬高安装，适配车间不同的地面布线方式。从安装边界来看，这款柜体的深度尺寸适配常规车间电控柜的安装通道要求，双门全开状态下的操作空间不会过度占用车间通道宽度，

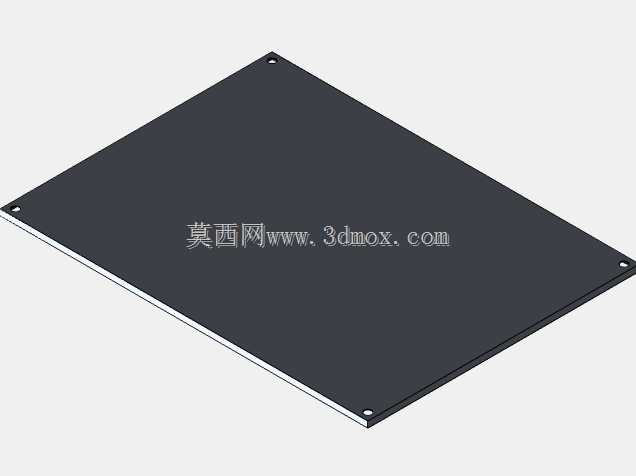

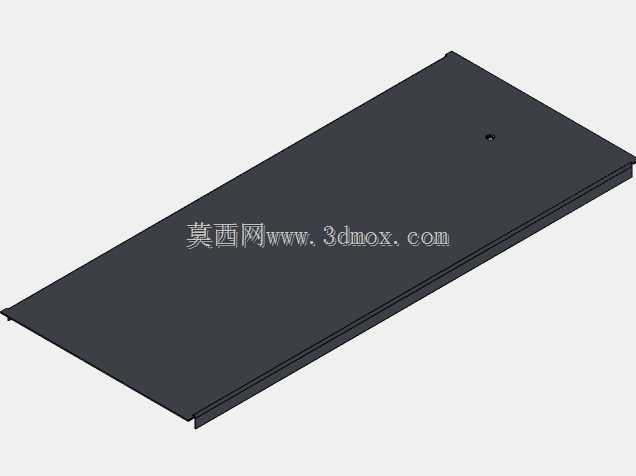

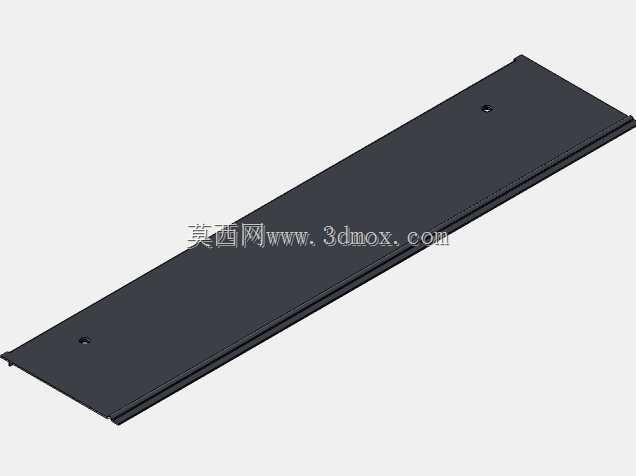

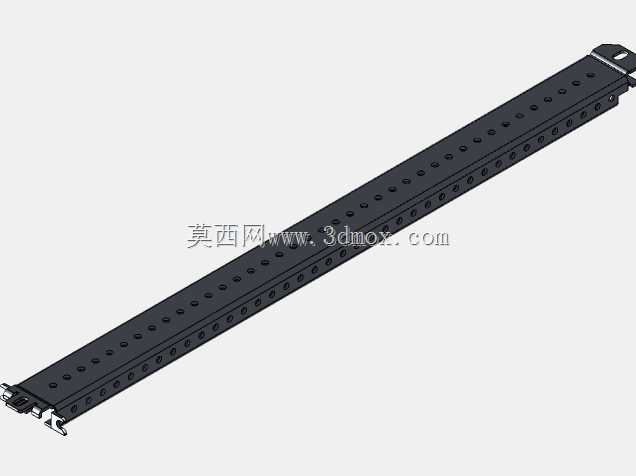

　　两个独立舱室可实现动力回路与控制回路的物理分隔，避免强电动力线对弱电信号线路产生电磁干扰，这一设计在涉及模拟量信号传输、高精度传感器信号采集的电控场景中尤为实用。柜体的侧面板采用可拆卸式结构，当需要进行柜间并柜安装、或者侧面拓展母线槽连接时，只需拆除对应位置的侧封板即可完成拼接，无需对柜体主体进行切割改造，大幅降低现场施工的工作量。柜体内侧的安装立柱上预留了等间距的模数化安装孔，能够兼容标准规格的DIN导轨安装、安装板螺丝固定两种元器件装配方式，不管是采用导轨式安装的小型断路器、端子排，还是需要螺丝固定的大型变频器、PLC主机、开关电源，都能在柜内找到合适的固定位置，安装板可根据元器件的排布需求灵活调整安装高度，

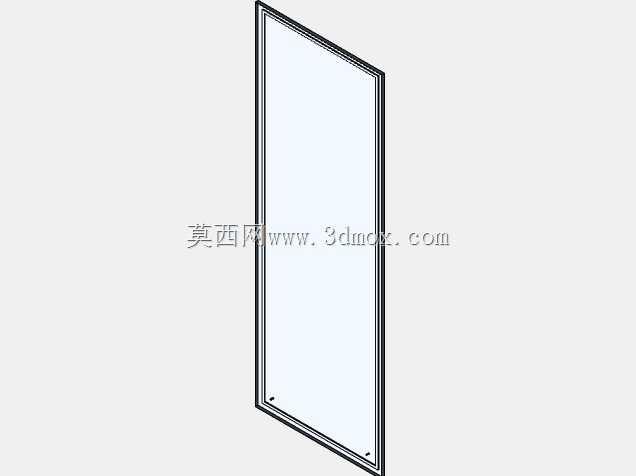

　　适配不同尺寸元件的安装深度要求，避免出现元件深度过大导致门板无法闭合的问题。门板与柜体框架的接触位置预留了密封胶条的安装槽，装配发泡密封胶条后，能够达到常规工业环境要求的防护等级，在普通机加工车间、装配车间的环境下，可有效阻挡粉尘进入柜内，减少元器件积尘导致的散热不良、接触不良等故障。在实际运维场景中，双独立舱室的设计可实现分区域断电检修，当其中一个舱室进行元件维护或者线路调整时，另一个舱室可保持正常供电运行，减少设备停机对整条产线生产节奏的影响，同时每个门板都可配置独立的门锁，实现不同运维人员的权限分级管理，避免无关人员误操作柜内元件引发生产安全事故。
