德塞古拉萨NR12车载扫描传感装置结构

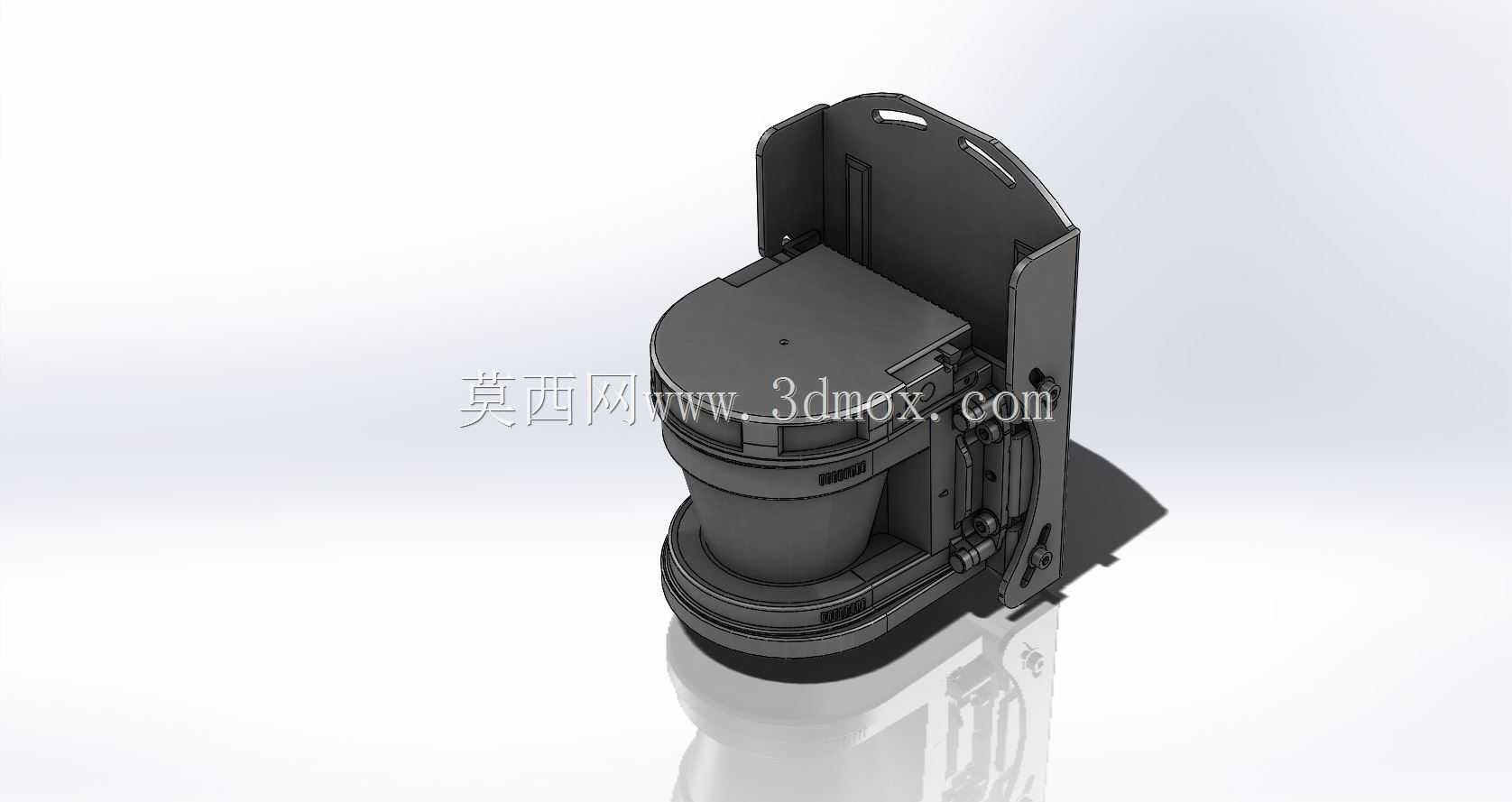

　　该扫描装置的结构设计围绕车载环境下的空间感知需求展开，整体采用立式筒状集成布局，将光学采集组件、信号处理模块、安装固定结构整合在同一壳体内，适配车载安装的紧凑空间要求。从实际应用场景来看，这类装置多部署于特种作业车辆、自动驾驶测试平台或者工业巡检设备上，负责实时采集周边环境的三维点云数据，为设备的环境感知、障碍物识别、位姿判断提供原始数据支撑，区别于普通民用扫描设备，其结构设计充分考虑了车载工况下的振动耐受、安装兼容性问题。

　　从功能特性层面分析，该装置的壳体采用上下分层的卡扣加螺栓复合固定方式，外层壳体设置有对称的安装耳位，耳位上预留的安装孔位可适配不同厚度的车载安装支架，安装边界预留了足够的螺栓操作空间，不需要额外拆解壳体即可完成现场装调。装置顶部设计有两个对称的弧形镂空槽，一方面用于内部组件的走线排布，另一方面可作为吊装辅助位，方便设备在狭小舱体内的转运安装。核心的光学采集组件位于筒体中部，采用同轴嵌套的安装结构，透镜组通过阶梯状的定位环与内壳体配合，定位环的公差配合选用H7/g6间隙配合，既保证透镜安装的同轴度要求，又能在温度变化时预留足够的热胀冷缩余量，避免车载环境温差变化导致的透镜移位或者应力碎裂。

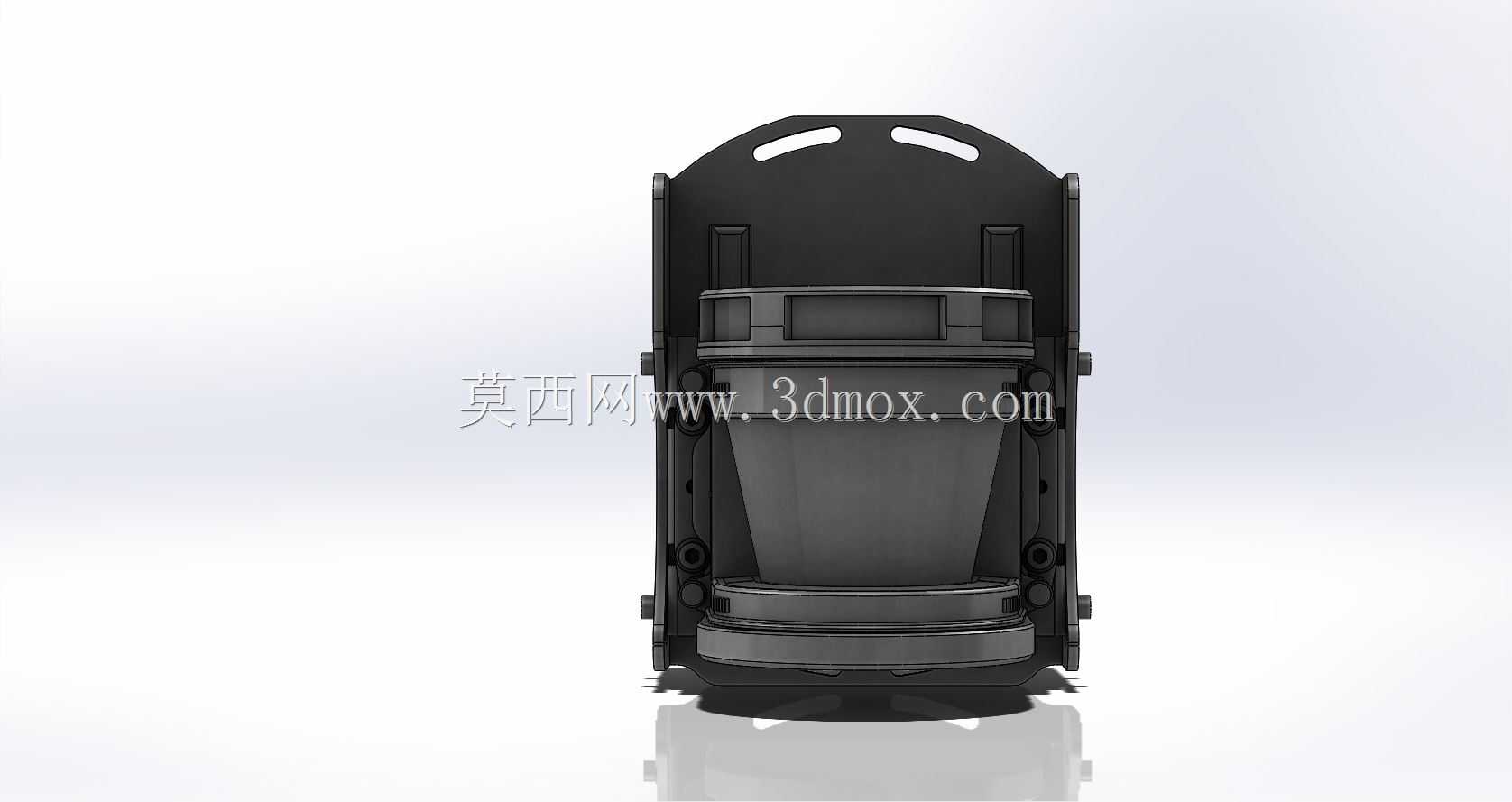

　　设计思路上，该结构没有采用常见的方形壳体方案，而是选用圆柱形筒体作为主承载结构，圆柱形结构的抗扭、抗振性能更优，在车辆行驶过程中产生的随机振动载荷下，筒状壳体的应力分布更均匀，不会出现方形壳体棱角处的应力集中问题。筒体底部设计有向外延伸的法兰边，法兰边与底部安装座之间设置有缓冲胶垫的安装槽，可根据实际工况选配不同硬度的阻尼胶垫，过滤来自车体的高频振动，保护内部精密光学组件。装置的电气接口全部布置在筒体后侧的隐藏式凹槽内，接口外侧设置有防水胶圈的安装位，可满足户外车载作业的防尘防水要求，避免雨天或者扬尘环境下的接口接触故障。

　　从安装尺寸的适配性来看，该装置的整体径向尺寸控制在常规车载设备的安装预留空间范围内，轴向长度经过优化，不会超出车载支架的承载边界，安装耳位的孔距兼容主流的车载传感设备安装标准，不需要重新设计转接支架即可直接替换同类型的旧款扫描装置。内部的电路板安装采用分层立柱固定方式，每一层电路板都通过铜柱与主壳体连接，铜柱既起到固定支撑作用，又能实现电路板之间的电磁屏蔽间隔，减少光学组件驱动电路与信号处理电路之间的电磁干扰，保证扫描数据的传输稳定性。筒体侧面预留有对称的检修口，日常维护时不需要将整个装置从车体上拆下，只需要打开侧方的检修盖板即可完成镜头清洁、接口紧固等常规操作，大幅降低了车载设备的现场维护难度。

　　在结构细节处理上，所有壳体的拼接缝都设计有错位挡边，可阻挡雨水、灰尘沿着拼接缝隙渗入设备内部，壳体表面做了哑光硬质氧化处理，既可以提升壳体的耐磨性能，避免车载作业过程中的飞石磕碰损伤壳体，又能减少环境光线在壳体表面的反射，避免杂光进入光学采集区域影响扫描精度。装置的重量分布经过重心配平，整体重心位于安装法兰的中心轴线上，安装后不会因为重心偏移导致支架承受额外的偏载，在车辆加减速、转向过程中，装置的姿态稳定性更好，采集到的点云数据不会因为装置自身的微小位移产生偏差。
