带格条玻璃的铝合金推拉隔断门结构

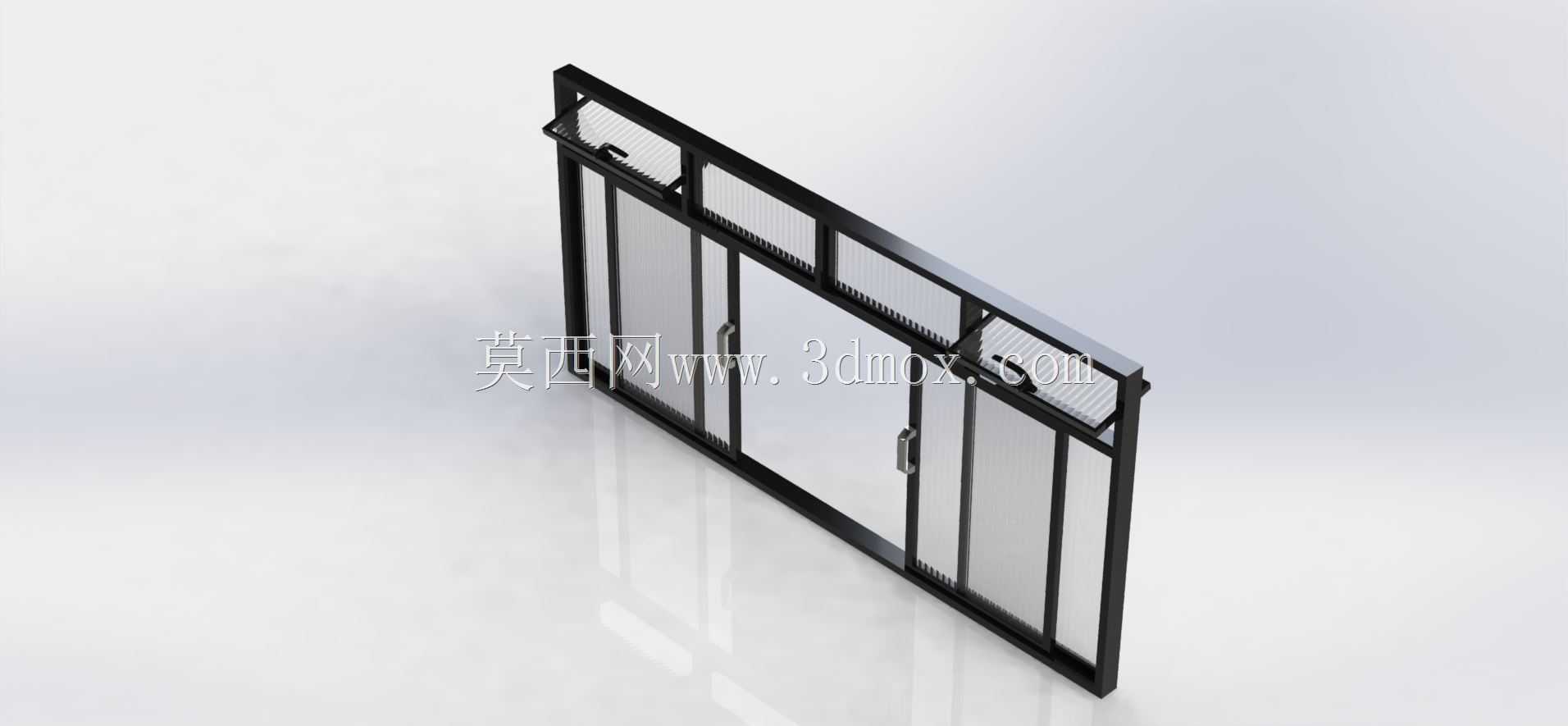

　　这款铝合金玻璃推拉门的三维结构，主要面向商用办公空间、临街商铺、工业厂区办公隔间这类需要兼顾空间分隔与采光通透的场景，日常使用中既可以完成不同功能区域的物理隔断，避免不同作业区的气流、噪音交叉干扰，又能通过玻璃材质保留空间的视觉连通性，不会因为加装隔断让整体空间显得逼仄压抑。从实际使用需求出发，设计时首先考虑了推拉启闭的操作顺畅度，门扇采用上下轨道限位的滑动结构，相比平开门不会占用门扇启闭方向的额外空间，对于通道宽度有限、人员走动频繁的区域适配性更强，比如厂区车间与办公区的衔接位置、商铺临街的入口区域，都不会因为门扇开合影响正常的人员通行与货物转运。

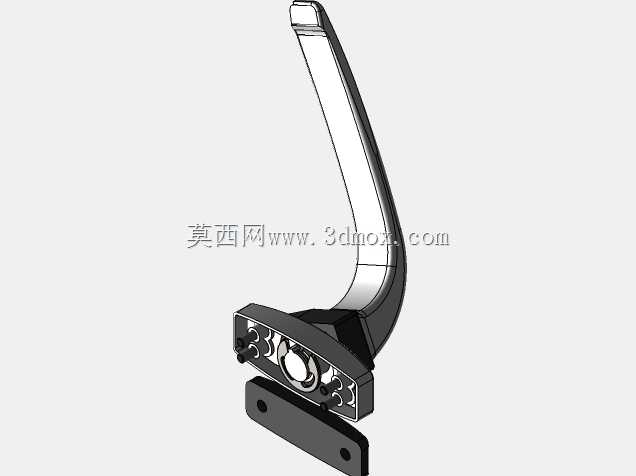

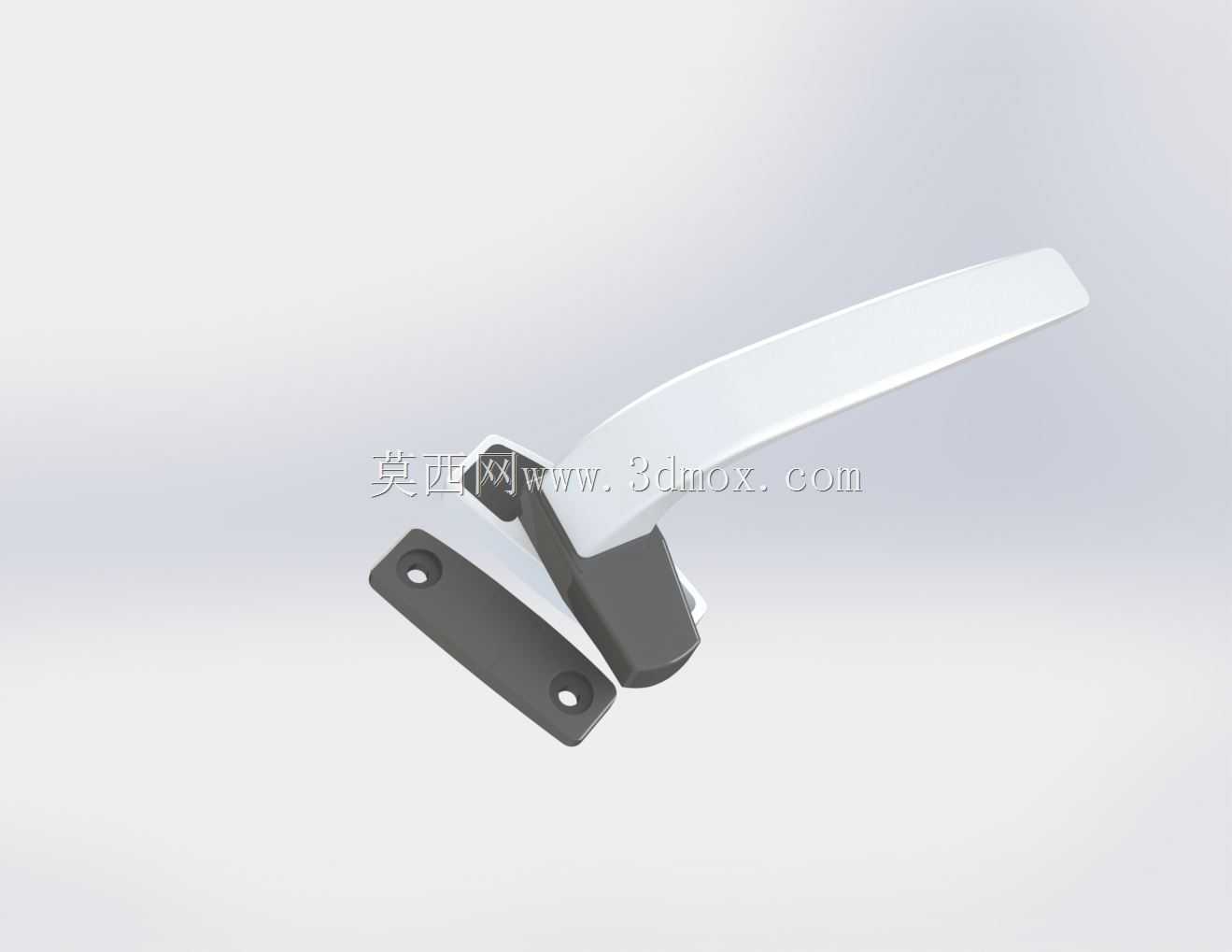

　　结构设计上，外框采用多腔体铝合金型材拼接，型材截面的加强筋布局经过受力校核，既可以保证整樘门安装完成后的框架刚性，避免长期推拉使用出现框体变形、门扇卡滞的问题，又能通过型材腔体的空气层提升一定的隔音隔热性能，适配有温控需求的室内场景。门扇部分的玻璃采用带竖向格条的款式，格条与玻璃、门扇边框的连接位置预留了密封胶条的安装槽，安装时嵌入三元乙丙密封胶条，既可以避免玻璃与硬型材直接接触产生应力碎裂，也能提升门扇闭合后的密封性能，减少缝隙透风、灰尘进入的问题。门扇侧边配套安装了嵌入式的推拉执手，执手突出框体的尺寸经过控制，不会在门扇推拉过程中与边框发生磕碰，同时握持的受力角度符合日常操作的人体工学，不需要过度弯腰或者抬臂就能完成门扇的启闭操作。

　　门体顶部还设置了固定的上亮窗结构，这部分同样采用格条玻璃与铝合金框的组合，在门洞高度较高的安装场景下，不需要额外加高推拉门扇的尺寸，既可以降低门扇自身重量，减轻推拉操作的力度，也能减少大尺寸门扇长期使用出现下垂变形的概率，同时上亮窗可以进一步提升空间的采光面积，对于进深较大的隔间来说，能有效减少白天的人工照明能耗。从安装边界来看，这款门的框体结构支持现场组合拼接，外框的安装孔位预留了一定的调节余量，可以适配土建施工中存在一定尺寸误差的门洞，不需要对门洞进行大规模的二次修整就能完成安装；轨道部分采用暗藏式的安装结构，下轨道与地面完成面齐平，不会在地面形成凸起的坎，人员通行、小推车转运的时候不会被绊倒，适配有无障碍通行需求的场景。

　　建模过程中对型材的拼接节点、五金件的安装位置、玻璃与框体的配合间隙都做了1:1的还原，每一处连接结构都符合实际门窗加工的工艺要求，没有出现无法落地的理想化结构，比如框体的45度拼角位置预留了角码的安装腔，实际生产时可以通过组角工艺完成框体的牢固连接，不会出现拼接缝隙过大、结构松动的问题。门扇的滑动组件采用配套的滑轮结构，滑轮的安装位置预留了高度调节余量，现场安装时可以根据地面的实际平整度调整门扇高度，保证门扇推拉时不会出现蹭底、晃动的问题。密封胶条的卡槽尺寸与常用的市售胶条规格匹配，后期使用中如果胶条出现老化磨损，可以直接采购同规格的胶条进行更换，不需要专门开模定制配件，降低后期的维护成本。

　　从实际应用的适配性来看，这款门的结构既可以用于室内的空间隔断，也可以通过更换中空钢化玻璃、增加密封层级的方式适配临街商铺的入口使用，框体的铝合金材质本身具备较好的耐锈蚀性能，在湿度较大的车间、或者有一定清洁冲洗需求的区域使用，也不会出现材质锈蚀、表面涂层脱落的问题，长期使用的维护成本较低。格条玻璃的设计除了装饰作用之外，也能在一定程度上提升玻璃的抗冲击性能，即使玻璃受到外力撞击出现碎裂，格条也能阻挡玻璃碎块大面积飞溅，提升使用过程中的安全性。
