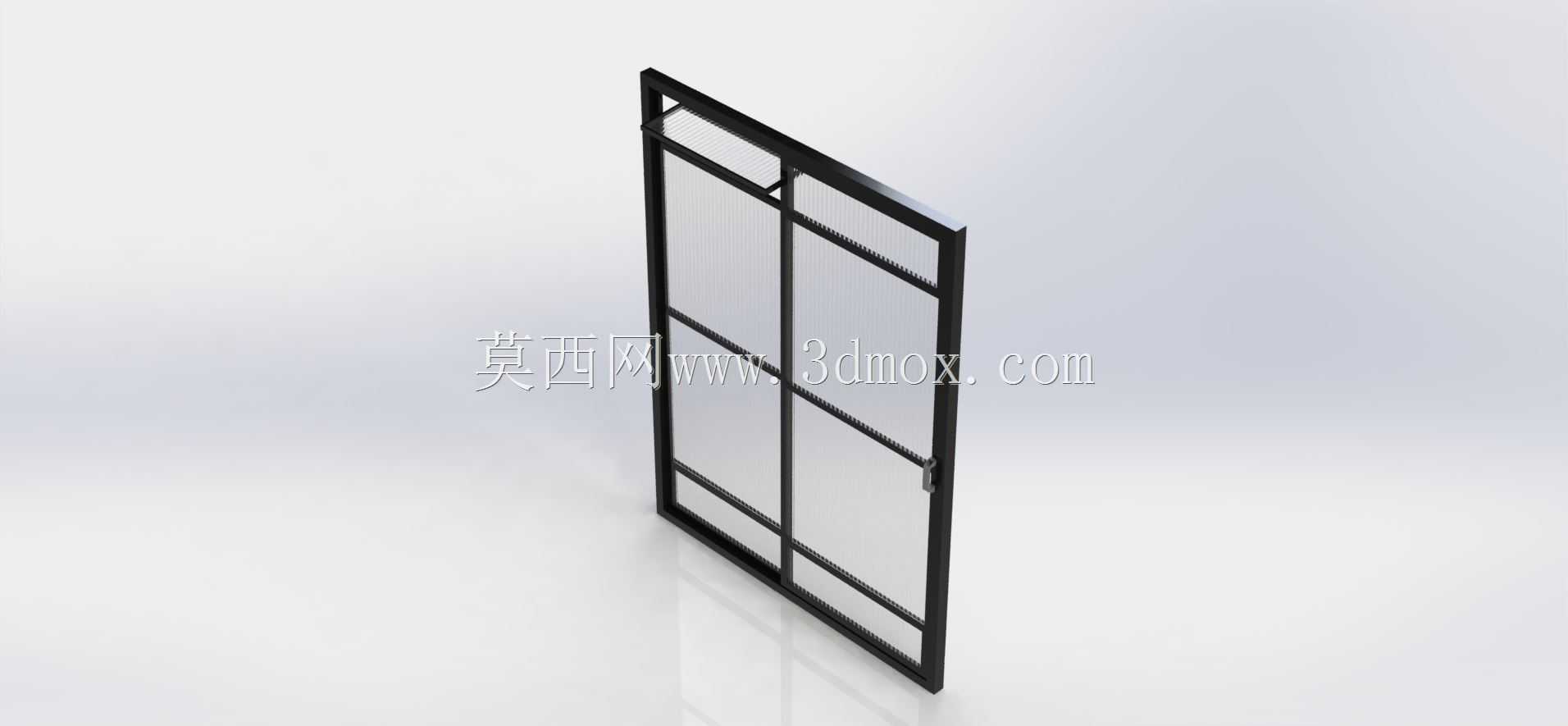

窄边黑框双开铝合金玻璃隔断门结构

　　做室内工装配套结构设计快八年，这类窄边黑框双铝门是近两年商业空间、小户型家装里用得极多的品类，这次梳理的这款1490x1990规格的门型，是我去年给本地一个联合办公项目做配套时反复调整过参数的成熟结构，刚好可以给做门业结构、空间配套的同行做参考。先讲实际应用场景，这类门最早是从商业空间的办公室隔断开始普及的，之前传统办公室隔断要么是实体墙，要么是宽边铝合金框玻璃门，视觉上很堵，小空间里会显得压抑，窄边黑框的结构刚好解决了这个问题，框体视觉宽度窄，玻璃占比高，透光性好，既能做空间功能分区，又不会阻断视觉延伸感，后来慢慢延伸到家装领域，比如小户型的卫生间门、厨房隔断门、阳台入户的内门，甚至是衣帽间的隔断门都在用，尤其是现在流行的极简风、

　　工业风装修里，这类门几乎是标配。再讲实际安装的边界尺寸，这款门的整体外框尺寸是1490mm宽、1990mm高，这个尺寸是经过现场反复验证的，常规住宅的室内门洞预留尺寸一般是1500mm宽、2000mm高，安装时左右各留5mm的打胶调整间隙，顶部留10mm的沉降间隙，刚好适配绝大多数毛坯房的预留门洞，不需要额外砸墙或者补砌，能大幅降低现场安装的调整成本，要是遇到门洞尺寸偏差稍大的情况，外框的侧边还可以加配套的装饰收边条，覆盖15mm以内的尺寸偏差，不用返厂改框。然后说设计思路，做这类门的结构时，首先要平衡的是视觉效果和结构强度，很多新手做窄边门的时候一味追求框窄，最后做出来的门装完开关晃，甚至用半年就出现框体变形、玻璃开裂的问题，

　　这款门的框体用的是1.4mm壁厚的铝合金型材，截面是多腔体结构，不是那种单薄的单腔体，主受力的竖框内部加了隐形的加强筋，虽然外观看上去框宽只有20mm，但实际抗扭强度比普通30mm宽的单腔体框还要高，双开门的中梃位置做了错位搭接的密封结构，不是简单的平面对接，关闭时两个门扇的搭接边有8mm的重叠量，中间嵌了三元乙丙密封胶条，既能挡灰尘，又能降低开关门的碰撞噪音，还能避免卫生间这类场景的水汽外溢。再讲功能特性，这款门的玻璃用的是5mm厚的钢化玻璃，分格是上下两格、左右两扇的结构，不是整面玻璃，一方面是整面玻璃太高的话，运输和安装过程中容易碎裂，分格之后单块玻璃的尺寸变小，抗冲击性能更好，另一方面分格的横梃刚好在成年人视线偏下的位置，不会遮挡正常的视线高度，又能在视觉上拉长门的纵向比例，让层高不高的空间显得更敞亮，门扇的合页用的是三维可调的隐形合页，装完之后从正面看不到合页，外观更整洁，而且安装的时候可以上下左右前后六个方向调整门扇的间隙，不用像普通合页那样装歪了就要拆下来重新打孔，后期使用如果出现门扇下坠的情况，直接用扳手调整合页的螺丝就能校正，不用拆门，门锁用的是极简的条形锁，和框体齐平，不会突出勾到衣物，锁舌是静音磁吸结构，关门的时候不会发出咔哒的碰撞声，适合办公室、卧室这类需要安静的场景。还有几个容易被忽略的设计细节，比如门扇的底部做了隐形的升降密封条，门打开的时候密封条自动抬升，不会和地面摩擦，开关门更顺畅，门关闭的时候密封条自动下降，

　　和地面之间的间隙密封住，能挡爬虫、挡灰尘，还能隔一定的噪音，外框和墙体连接的位置，不是直接用螺丝打在墙上，而是先在墙体里预埋了防腐木砖，螺丝打在木砖上，避免长期开关门的震动导致螺丝松动、框体移位，玻璃和型材接触的位置，都垫了软性的橡胶垫块，不是直接硬接触，避免温度变化热胀冷缩的时候型材挤压玻璃导致玻璃开裂，这些细节都是在现场踩过很多坑之后慢慢调整出来的，不是光画个三维外形就能解决的。做这类门的三维建模的时候，要特别注意型材的拼接角度，45度拼角的位置要留0.1mm的涂胶间隙，不能完全严丝合缝，不然打组角胶的时候胶渗不进去，拼角位置用久了会开裂渗水，还有胶条的安装槽尺寸要和胶条的匹配，留够胶条的压缩量，压太紧的话开关门阻力大，压太松的话密封效果差，这些参数都是要结合实际五金件、型材的供应商样品来调整的，不能凭空画尺寸。
