矿用重力式旋流分级分选设备结构

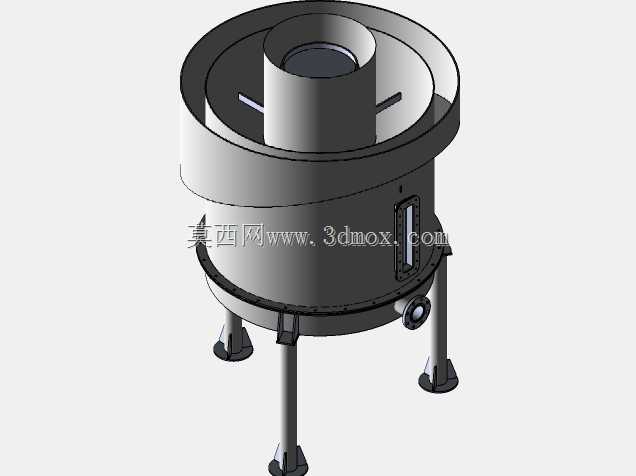

　　在矿山碎磨作业段的闭路循环流程里，这类旋流结构的分选设备承担着矿浆粒度分级、废石与有用矿物初步分离的核心作用，常布置在球磨机排矿口后端，配合渣浆泵完成矿浆的给入输送，替代传统螺旋分级机完成细粒级物料的分选作业，相比老式分级设备占地更小，单位处理量的能耗更低，对细粒级脉石的抛废效率更稳定。从结构设计逻辑来看，设备主体采用立式圆筒嵌套结构，外层为敞口式溢流收集槽，内层为核心分选腔，中心设置的溢流管高度经过流场仿真校准，可保证不同密度的矿粒在离心力场中完成精准分层：高密度的有用矿物沿分选腔内壁螺旋下行，从底部的沉砂口排出返回磨矿回路，低密度的废石与细粒脉石随上升流从中心溢流管导出，进入外层环形收集槽后统一排至后续尾矿处理工序。

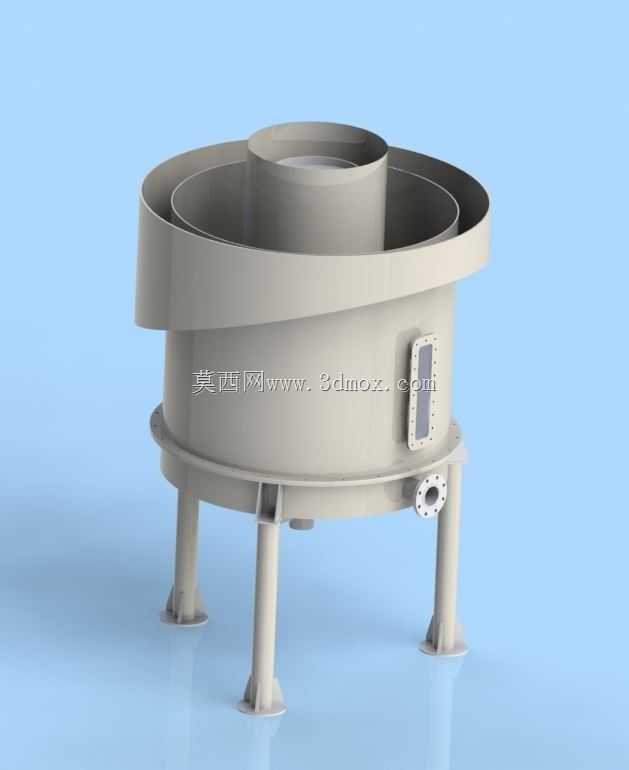

　　设备的支撑结构采用三根均布的支腿设计，支腿底部带方形安装法兰，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时需保证设备主体的垂直度偏差不超过千分之一，避免内部流场偏移导致分选效率下降；支腿与筒体连接处设置加强筋板，可承受满负荷运行时的矿浆重量与设备振动载荷，避免长期运行出现焊缝开裂问题。筒体侧壁设置的长条形观察窗采用透明耐磨材质，可在运行过程中直接观察内部矿浆的分层界面位置，方便操作人员调整给矿压力与给矿浓度，观察窗周边采用快拆式压条固定，磨损后可快速更换无需整体拆卸筒体；侧壁下方设置的带法兰接口为沉砂采样口，可定期取样检测沉砂的粒度组成与品位，及时调整设备运行参数。顶部的螺旋给料槽采用切线方向进料设计，

　　矿浆沿切线方向给入后可快速形成稳定的旋转流场，避免给料冲击破坏内部已形成的密度分层，给料槽的截面尺寸根据最大处理矿量设计，可通过不超过15mm粒径的矿浆，不会出现大颗粒卡堵问题。在实际选型应用中，这类设备的处理量与筒体直径直接相关，该规格设备单台小时处理矿浆量可达80-120立方米，给矿压力控制在0.08-0.15MPa区间时分选效率最优，给矿浓度需维持在25%-40%范围内，浓度过高会导致矿浆粘度上升，分层阻力增大，废石夹带率升高，浓度过低则会导致设备处理能力浪费，有用矿物随溢流流失。设备内部与矿浆接触的表面需铺设耐磨衬里，可根据矿料磨琢性选择橡胶衬里或者高铬铸铁衬板，其中入料口、

　　沉砂口等高速冲刷部位的衬板厚度需比筒体其他部位厚30%，延长易损件更换周期，降低日常维护工作量。设备安装时需在进料管、出料管位置设置软连接，避免管路振动传递至设备本体影响流场稳定性，同时设备基础周边需设置导流槽，收集运行过程中溢出的矿浆，避免地面积浆影响日常巡检作业。相比传统的重力分选设备，该结构没有运动部件，日常维护仅需定期检查衬板磨损情况与法兰密封性能，运行故障率极低，适合在矿山选厂的恶劣工况下长期连续运行，可有效降低磨矿回路的循环负荷，提升磨矿作业的处理效率，减少有用矿物的过粉碎问题。
