散料堆场斗轮式堆取料设备三维结构

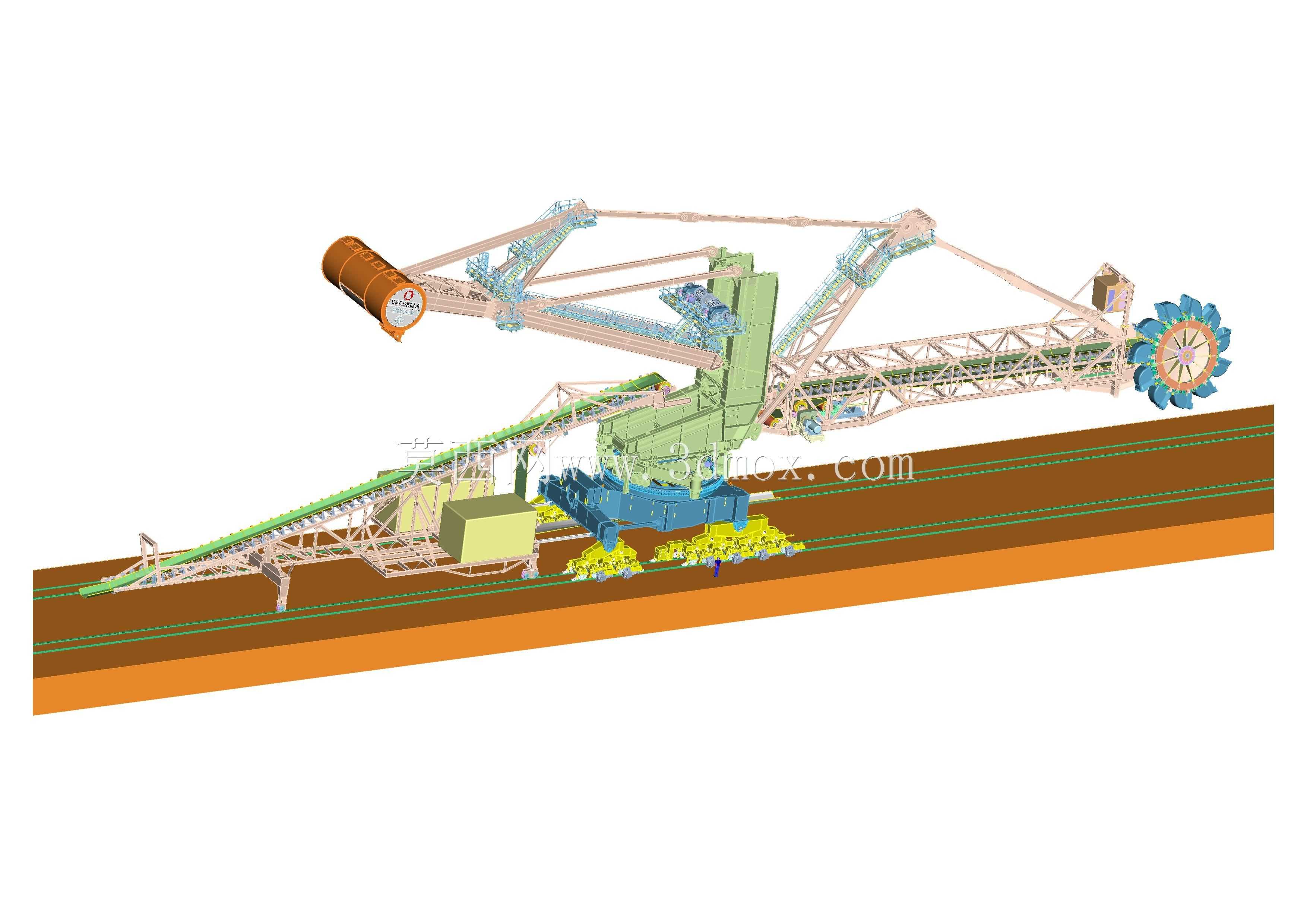

　　在港口散货中转、火电燃煤储配、矿山选矿原料堆场、大型焦化厂储煤场这类长周期散料周转场景中，堆取料机是衔接来料输送与物料取用的核心连续作业装备，区别于移动式装载机的间歇作业模式，这类轨道式长臂架设备可沿堆场纵向轨道长距离走行，配合臂架俯仰、回转动作覆盖大面积堆存区域，单机即可完成每小时数千吨级散料的堆存与取料作业，大幅降低散料堆场的人工作业强度与设备调度成本。从结构设计逻辑来看，这套三维模型完整还原了斗轮堆取料机的核心功能模块：前端的斗轮机构是取料作业的执行端，沿圆周布置的料斗随轮体转动，连续挖取料堆表层的散状物料，料斗转至卸料位置时，物料靠自重落入臂架带式输送机的接料段，沿臂架输送至设备中部的转运溜槽，

　　再通过地面皮带系统输送至下游生产环节；堆料作业时，来料通过地面皮带送至设备尾车，经中部转运点转接至臂架皮带，随臂架的回转、俯仰动作将物料均匀抛洒至堆场指定区域，形成规整的梯形料堆。模型中清晰呈现了臂架的桁架式结构设计，这种空间桁架结构在保证臂架整体刚度、控制长悬臂下挠变形量的前提下，能最大程度降低臂架自重，减少上部回转机构的承载负荷，臂架上的托辊组排布、皮带跑偏挡轮、俯仰液压缸铰接点都做了结构还原，可直观看到臂架从-10度左右俯角到15度左右仰角的俯仰行程边界，以及上部回转平台相对门座的±110度左右回转覆盖范围，这两个动作参数直接决定了单台设备可覆盖的堆场宽度，通常臂架长度30米级的设备，单侧堆取覆盖宽度可达40米以上，

　　配合轨道走行可覆盖长度数百米的条形堆场。设备下部的门座走行机构采用多组平衡梁式车轮组，将整机数百吨的自重与作业载荷均匀传递至轨道基础，避免局部轮压过大造成轨道沉降，门座内部的空间用于布置回转驱动装置、配电室、润滑系统等附属设施，模型中也还原了尾车的结构形式，这种尾车可与地面皮带系统无缝衔接，实现堆料流程的物料转接，不需要额外增设转运设备。在实际选型与结构校核过程中，这类设备的设计需要重点匹配几个边界条件：首先是走行轨道的轨距与基础承载能力，轨距直接决定门座的抗倾覆稳定性，尤其是臂架回转至最大悬臂位置取料时，轮压差的控制是结构安全的核心；其次是斗轮的挖掘力参数匹配，针对煤炭、矿石、砂石等不同散料的安息角、粒度、堆积密度，

　　需要调整斗轮转速、料斗容积以及斗齿的排布形式，避免取料过程中出现物料撒漏或者斗轮过载卡滞；另外臂架的静刚度要求通常控制在臂架长度的1/1000以内，避免长悬臂作业时臂架振动过大，影响皮带运行稳定性与结构疲劳寿命。这套三维模型完整呈现了各部件的装配关系，从斗轮体的料斗安装、臂架桁架的弦杆腹杆连接、回转支承的安装位置，到走行轮组的平衡梁铰接结构都有清晰体现，对于结构设计人员来说，可参考其部件分块逻辑，进行不同参数规格的堆取料机改型设计，比如调整臂架长度适配不同堆场宽度，更换斗轮参数适配不同物料特性，优化尾车结构适配不同的地面皮带布置形式；对于设备选型人员来说，可通过模型直观了解设备的作业覆盖范围、各机构的运动边界，提前规划堆场的轨道布置、料堆间距以及上下游皮带的衔接位置，避免现场安装时出现空间干涉问题。需要注意的是，这类大型散料设备的安装对现场基础精度要求较高，轨道的直线度、水平度偏差会直接影响走行机构的使用寿命，回转支承的安装平面度则会影响回转动作的平稳性，在设计阶段就需要对安装基准面的形位公差提出明确要求，同时要考虑设备检修空间的预留，比如斗轮更换、皮带更换、回转减速机维护时的作业空间，这些细节在三维模型的结构布局中都有对应的体现，可作为现场布局规划的直观参考。
