半移动式矿石破碎站输送给料结构

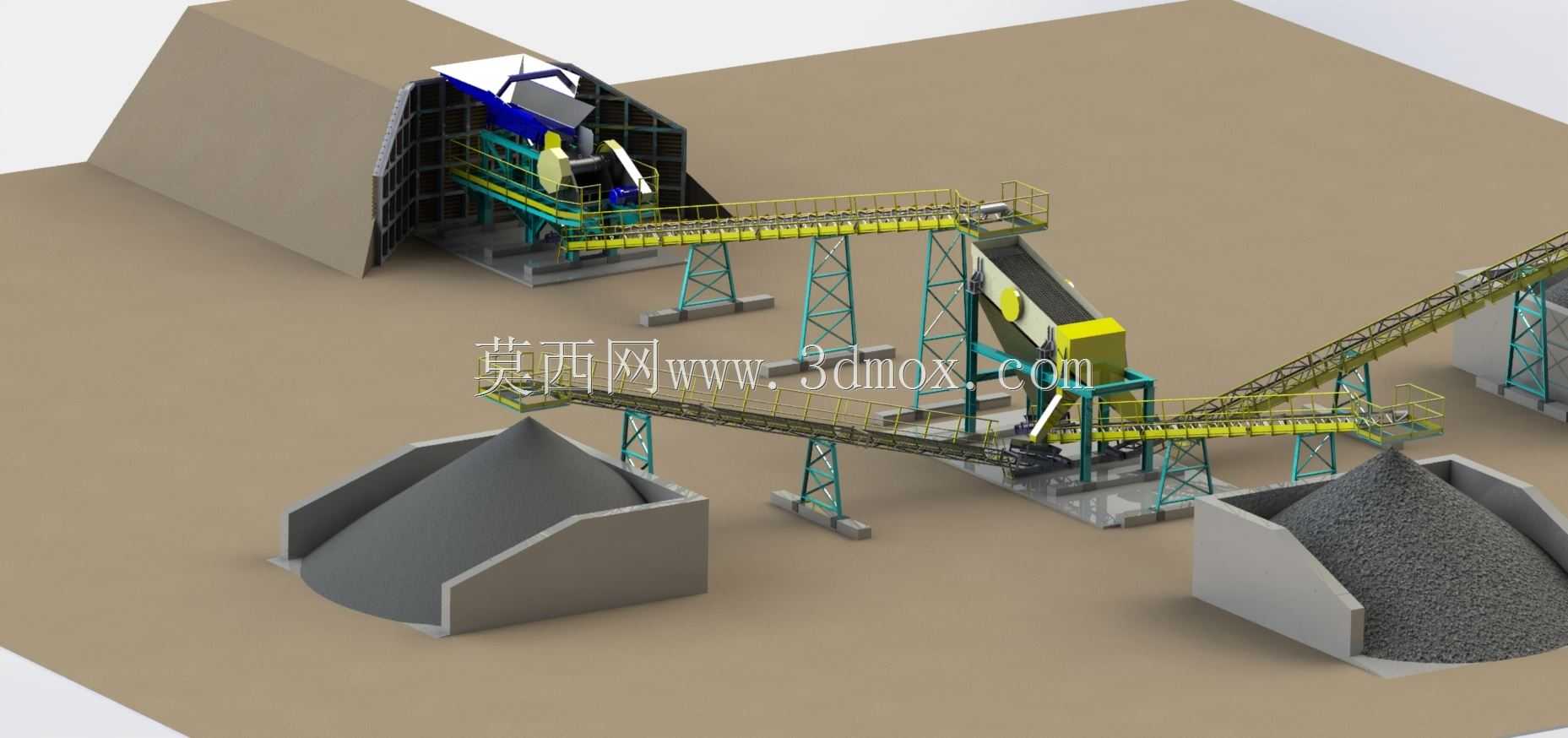

　　该三维结构呈现的是一套半移动式破碎作业单元中的长距离给料与受料段，主体由水平输送槽体、端部受料斗、破碎主机衔接段以及下部支撑行走相关结构组成，适用于露天矿山、采石场、基建骨料加工、建筑垃圾资源化处理等需要周期性转场的粗碎工况。相较于完全固定的破碎生产线，这类半移动布置不需要浇筑大量永久性混凝土基础，设备可随采场推进或作业面变化进行短距离移位，既能保留固定线大处理量、连续作业的优势，又能避免纯移动破碎站转场频繁时整机拆装成本高、配套管线复杂的问题。

　　从实际工艺流程看，矿岩经自卸车或装载机卸载至受料区域后，物料首先进入端部料斗进行缓冲，再由长槽体上的输送或推料机构均匀送入破碎腔。长距离给料段的作用并不只是简单转运：它可以把车辆卸载点与破碎主机拉开一定距离，减少大块矿石直接冲击主机机体的风险，同时让来料在进入破碎区前形成相对稳定的料层，降低因瞬时喂料过多造成的堵料、闷车概率。槽体两侧的挡边和封闭轮廓用于约束物料轨迹，防止碎石在高速输送或挤压过程中侧向撒落；靠近破碎端的收口结构则对物料进行导向，使块度较大的岩石以较合适的姿态进入破碎工作区。

　　结构设计上，水平段采用狭长布置，便于在有限场地内组织车辆卸料与设备检修通道。端部受料斗承受落料冲击，板件厚度、加强筋布置和支撑间距通常需要按最大入料块度、卸料高度及物料磨蚀性进行校核；长槽体下方设置多点支撑，以控制满载工况下的挠度，避免输送链条、刮板或带面因机架变形而出现跑偏、卡滞。破碎主机衔接区是受力最复杂的位置，既要传递给料设备的支撑载荷，也要承受破碎过程中传来的振动，因此接口处多采用刚性较强的框架结构，并在维修侧预留齿板、衬板、传动部件的拆装空间。

　　半移动特性决定了外形尺寸与安装边界必须在建模阶段重点控制。长给料段沿物料输送方向展开，运输时需要结合道路限宽、限高和转弯半径判断是否分段拆卸；受料斗、槽体、驱动部和破碎衔接段可按运输单元划分接口，现场再通过螺栓或定位销完成拼装。设备就位时，应保证给料方向与破碎腔中心线一致，槽体纵向坡度、水平度和主机进料口标高需相互匹配；两侧应留出巡检、衬板更换和液压管路维护空间，端部卸料区还要考虑车辆回转半径、挡车设施及排水坡度。

　　在选型与深化设计时，需要把物料特性放在首位。坚硬、磨蚀性高的矿石对衬板、刮板、导轨和溜槽磨损明显，模型中可据此区分易损件区域，采用可更换耐磨板或局部加强结构；黏性、含泥量高的物料则容易在斗内和槽底粘结，需要加大清料空间并减少死角。输送能力应与破碎主机的吞吐能力匹配，给料设备既要避免低负载运行造成能耗浪费，也要保留一定峰值余量，使来料波动时主机仍能处于稳定负荷区间。

　　三维建模过程中，长槽体可按骨架梁、侧板、底板、挡料边、支撑腿和驱动组件分层建立，便于后续出工程图时统计型材规格与焊接件数量。受料斗和破碎接口处应保留装配基准面，方便与不同型号主机或后续筛分输送线对接。对于需要现场搬迁的项目，还应在模型中检查吊装点、拖运方向、支腿收起状态和外接管线位置，使设备既能满足粗碎生产要求，也能在转场、安装和维护阶段保持清晰的工程边界。
