户外立式宣传展示牌支撑结构设计

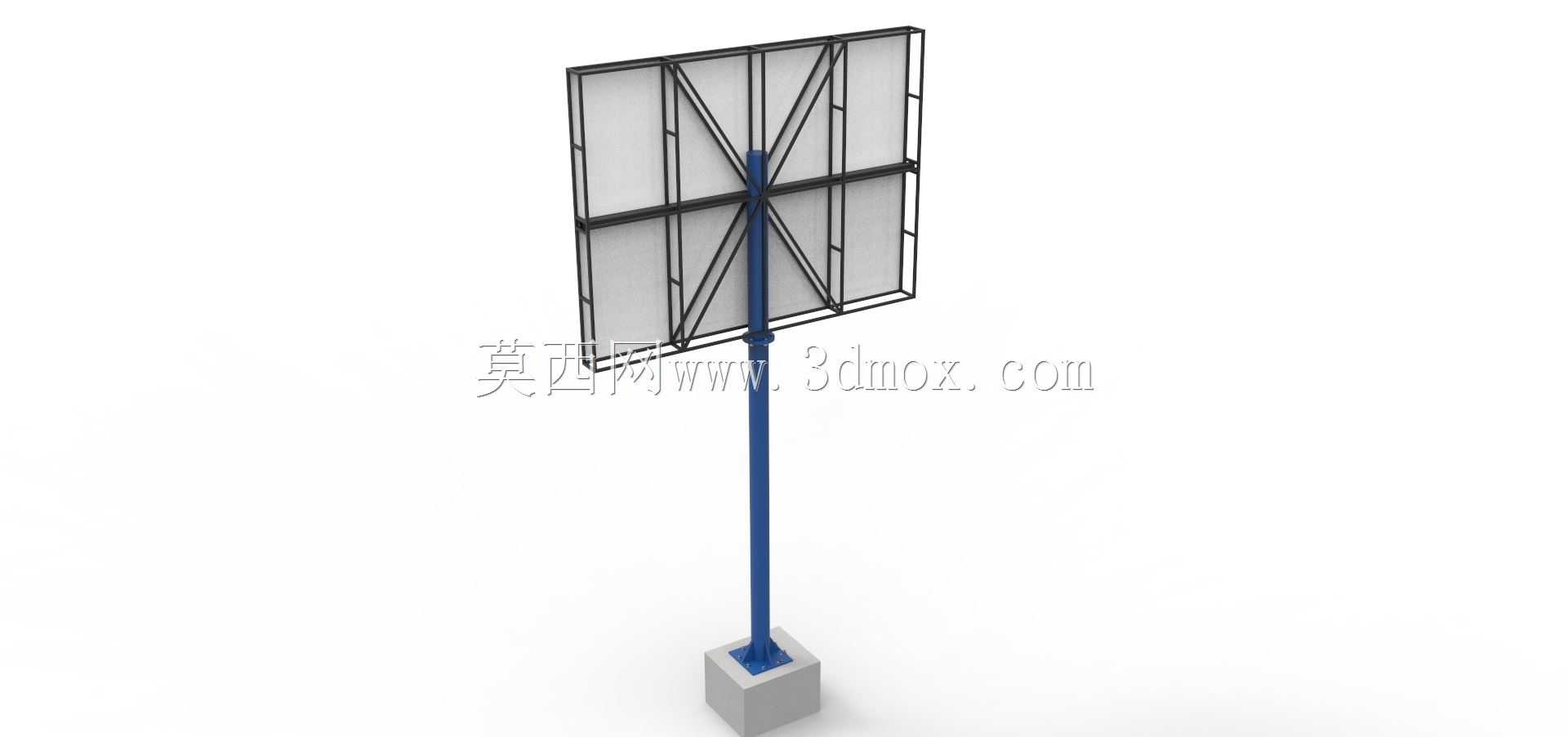

　　日常在园区、厂区、市政步道旁见到的立式宣传展示载体，其支撑结构的合理性直接决定长期使用的抗风性能与维护成本，这套结构的设计完全围绕户外露天使用的实际工况展开。从结构组成来看，底部采用方形混凝土配重基座，立柱与基座的连接位置做了内嵌式固定，避免连接螺栓长期暴露在户外环境中出现锈蚀松动，立柱选用等截面圆形管材，相比方形立柱能有效降低风阻系数，在同等截面壁厚条件下，各个方向的抗弯折性能更均匀，不会出现某一朝向抗风能力薄弱的问题。上部展示面板的框架采用矩形管材拼接成网格状承力结构，横竖管材的交叉位置做了满焊处理，框架背部设置X型斜向加强筋，将整块面板的受力均匀传导至中心立柱连接点，避免大尺寸面板在强风作用下出现框架变形、面板脱落的风险。

　　在实际应用场景中，这类结构可承载宣传喷绘、公告标识、指引导视等不同类型的展示面板，面板框架的尺寸预留了通用的安装孔位，后期更换展示内容时无需改动主体支撑结构，仅需将面板固定在框架预留孔位即可，大幅降低后期运维的工作量。设计过程中充分考虑了安装边界的适配性，底部配重基座的尺寸根据整体高度做了匹配，保证整体结构的重心落在基座中心范围内，即使遇到突发强对流天气的阵风冲击，也不会出现倾覆风险；立柱与上部框架的连接位置设置了可微调的连接法兰，安装时可根据现场地面的平整度微调面板的垂直角度，避免因基座浇筑时的微小误差导致面板倾斜，影响视觉效果。

　　从结构受力的角度分析，上部面板的网格框架将整块大尺寸面板的风荷载拆解为多个小单元的受力，每个网格单元的管材受力控制在材料许用应力范围内，X型斜撑的设置有效抵消了面板承受风荷载时产生的扭矩，避免连接位置出现应力集中导致的焊缝开裂。立柱的壁厚选择兼顾了承重需求与材料成本，在满足整体抗风等级要求的前提下，避免过度选材造成的成本浪费，同时立柱内部预留了穿线空间，若后期需要加装照明灯具、电子显示模块，可直接将线缆从立柱内部布设，无需额外架设走线槽，保证结构外观的整洁性。

　　安装施工时，底部基座可采用现场浇筑的方式，也可选用预制混凝土块直接现场装配，两种安装方式都能保证连接强度，适配不同场地的施工条件；上部框架与立柱的连接采用螺栓紧固的方式，运输过程中可将框架与立柱拆分，降低运输时的空间占用，到场后仅需简单的螺栓紧固即可完成组装，无需大型吊装设备配合，适合在场地受限的区域完成安装作业。结构所有钢制部件的表面都做了户外级防腐涂装处理，能适应日晒雨淋的户外环境，减少长期使用过程中的锈蚀维护需求，整体结构的设计没有冗余的装饰部件，所有构件都承担对应的受力功能，在满足展示功能的前提下，最大化提升结构的可靠性与安装便捷性。
