工程机械驾驶室操作舱结构设计

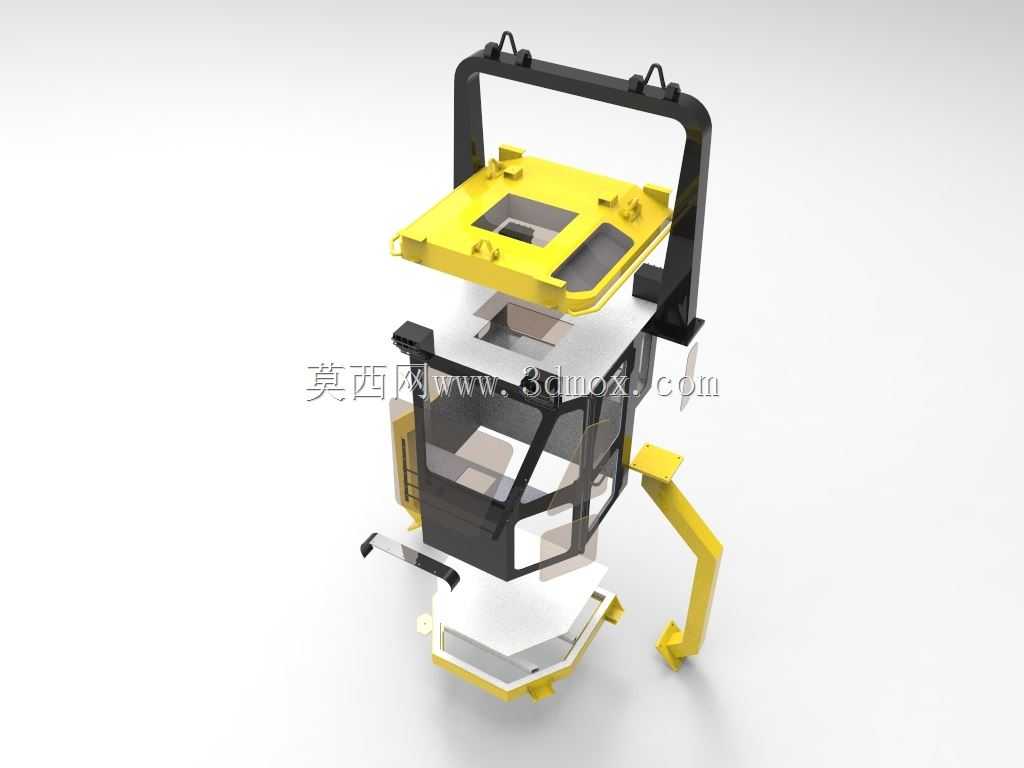

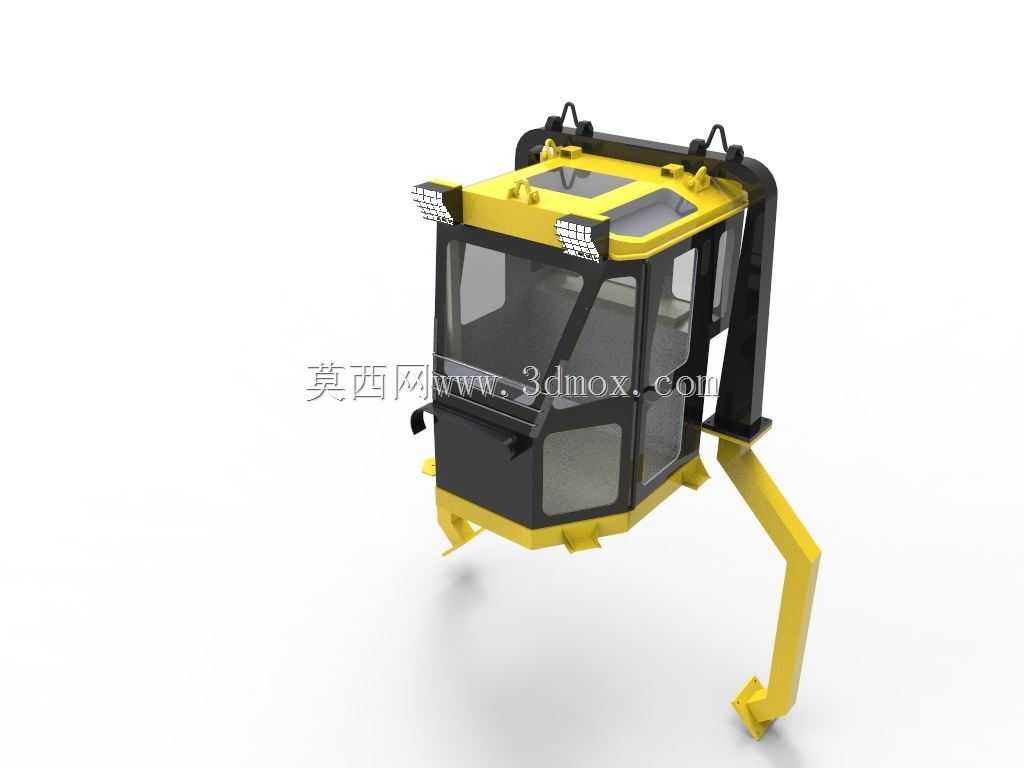

　　该结构为工程作业设备的核心操作承载舱体，主要适配重型行走类工程机械设备的操作端安装需求，常见于林业集材设备、小型起重转运设备、山地作业工程机械的上部操作区域，为作业操作人员提供封闭的操作空间与安全防护边界。舱体整体采用框架式承载结构设计，主框架选用异型矩形钢管拼焊成型，外部覆盖件采用1.5-2mm厚度的冷轧钢板冲压折弯后与框架栓接固定，兼顾结构强度与后期维护的拆装便利性，顶部预留的吊装吊耳采用整板折弯成型后与主框架焊接，满足整舱吊装转运以及设备翻转作业时的结构强度要求，吊耳位置经过重心校核，吊装时舱体可保持水平姿态，避免吊装过程中出现倾斜磕碰。

　　舱体前部设置大面积倾斜观察窗，玻璃采用5mm厚钢化安全玻璃，通过橡胶密封条压装固定在窗框内，倾斜角度经过视野校核，操作人员保持坐姿操作时，可无遮挡观察前端工作装置的作业状态，侧窗同样采用可滑移式钢化玻璃结构，兼顾通风需求与侧面观察视野，顶部设置的透明观察窗采用夹胶安全玻璃，方便操作人员观察上部起吊类工作装置的运行位置，避免作业过程中出现视线盲区。舱体内部预留了操作仪表台、操纵杆、座椅的安装点位，地板采用花纹钢板焊接固定，表面做防滑处理，预留的线束过孔均设置橡胶护圈，避免线束磨损造成的电路故障，舱体下部的连接支腿采用厚壁矩形钢管焊接成型，支腿末端设置法兰连接盘，可通过螺栓与设备的上部回转平台或者车架主体固定，连接法兰面的螺栓孔位置按照通用工程设备的安装孔距设计，可适配多种不同型号的工程设备安装需求。

　　舱体外部的防护架采用整根圆管弯制而成，与主框架焊接为整体结构，可在设备发生侧翻时为内部操作人员提供足够的生存空间，满足工程车辆驾驶室的防滚架强度要求，前部设置的工作灯安装支架预留了标准的灯具安装孔位，可直接适配常规工程作业灯具的安装，无需额外进行打孔焊接改造。舱门采用铰链式外开结构，门锁选用工程车辆通用型碰锁，关闭后可自动锁止，避免作业过程中舱门意外开启，舱门与门框之间设置整圈密封胶条，可有效阻挡作业现场的粉尘、雨水进入舱内，改善操作人员的作业环境。

　　设计过程中优先考虑了作业场景的实用性，没有多余的装饰性结构，所有外露的棱边均做了倒圆角处理，避免安装维护过程中出现磕碰划伤，舱体内部的内饰安装点位也提前预留，后期可根据需求加装内饰板、空调、暖风等附属设施，不需要额外在主框架上焊接支架，避免焊接应力对主框架强度造成影响。舱体的整体外形尺寸控制在通用工程设备的安装边界内，宽度不超过1.2米，高度不超过1.6米，长度不超过1.4米，下部支腿的跨距按照常用小型工程设备的车架宽度设计，安装后不会超出设备的整机宽度边界，不会影响设备在狭窄林区、巷道内的通行能力。

　　在结构强度校核阶段，针对舱体的顶部承压、侧翻受力、吊装受力三种工况做了有限元分析，主框架的最大应力均低于材料的屈服强度，不会出现永久变形，覆盖件的厚度选择也经过了抗冲击校核，可承受作业过程中飞溅的碎石、树枝的冲击，不会出现凹陷破损。舱体表面的涂装采用工程设备通用的黄黑配色，黄色覆盖件部分做了防锈底漆加面漆的双层涂装，黑色框架部分做了哑光处理，避免作业过程中反光影响操作人员视线。
