屋面侧装带护笼直爬梯安全作业设施

　　这套侧装式带护笼直爬梯，主要应用于工业厂房屋面、设备平台侧壁、混凝土墙体立面的登高作业场景，解决垂直高差区域人员上下通行的安全防护需求，常见于钢结构厂房、仓储建筑、工业设备外围的检修通道搭建场景，适配彩钢瓦屋面、混凝土外墙等多种安装基面。从功能特性来看，爬梯主体采用等距排布的踏步杆设计，踏步间距控制在300mm，符合人体工程学登高步距，作业人员上下时脚部踩踏受力均匀，长时间攀爬不易产生疲劳；梯身外侧设置的环形护笼为笼式结构，竖向立杆与横向环形箍形成封闭防护空间，护笼直径控制在700mm，既不会因为空间过窄限制人员攀爬动作，也能在人员失足时起到可靠的围挡防护作用，避免高处坠落风险。爬梯的安装固定采用墙面侧装支架结构，

　　支架从梯身主立杆向墙体侧延伸，通过膨胀螺栓或焊接方式与混凝土墙体、钢结构立柱实现刚性连接，支架沿梯身高度方向每间隔1m设置一组，保证梯身整体的抗侧晃能力，即使作业人员携带轻型工具攀爬，梯身也不会出现明显形变或晃动。设计过程中优先考虑了现场安装的适配性，梯身底部与屋面作业面预留100mm的安全间隙，避免屋面彩钢瓦热胀冷缩变形挤压梯脚，同时底部踏步距离屋面完成面高度控制在200mm，方便作业人员从屋面直接迈上爬梯；梯身顶部延伸至作业平台上方1.2m高度，设置扶手段，方便人员登顶时抓扶借力，完成从爬梯到屋面平台的动作转换。护笼的起始高度从距离屋面2.5m位置开始设置，既避免低位护笼磕碰屋面通行人员，

　　也能在人员攀爬至2m以上坠落风险区域时提供全程防护，护笼的横向箍间距控制在600mm，竖向立杆沿圆周均匀布置6根，所有杆件连接处采用满焊工艺，焊后打磨平整无毛刺，避免划伤作业人员衣物或皮肤。从安装边界来看，整套爬梯靠墙安装时，梯身主立杆距离墙面的净距控制在150mm，给攀爬人员的脚部预留足够的踩踏空间，不会出现脚尖蹭墙的情况；护笼最外侧距离墙面的距离为850mm，安装前需要确认墙面外侧无突出管线、设备构件，预留足够的攀爬操作空间。针对彩钢瓦屋面的安装场景，梯脚位置不直接固定在彩钢瓦板面上，而是通过转接支架固定在屋面下方的钢结构檩条上，避免刺穿彩钢瓦板面引发屋面漏水问题，同时梯脚位置设置橡胶减震垫，减少攀爬时的振动传导到屋面结构，

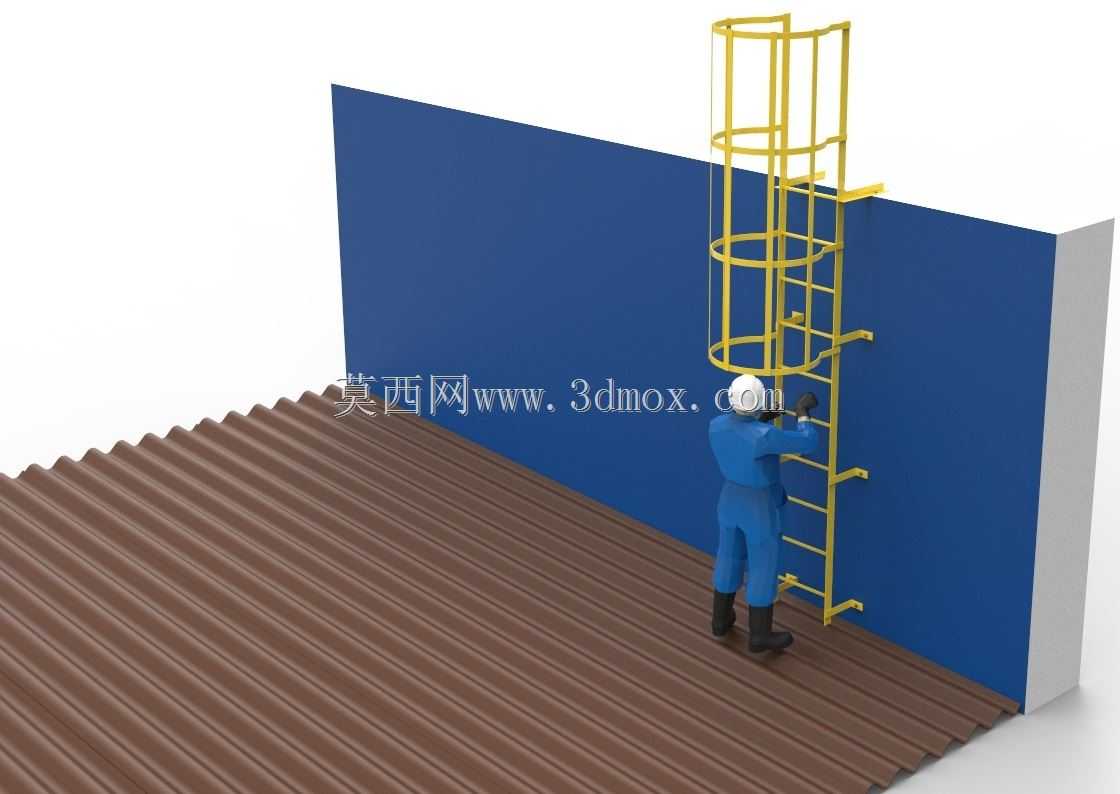

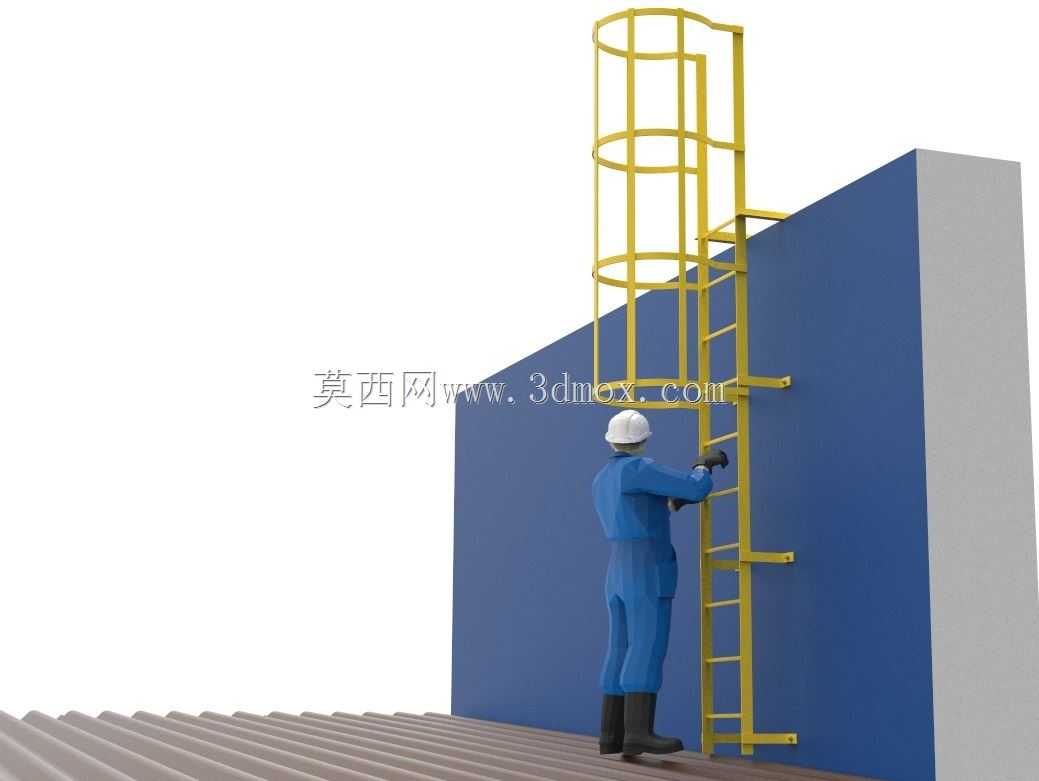

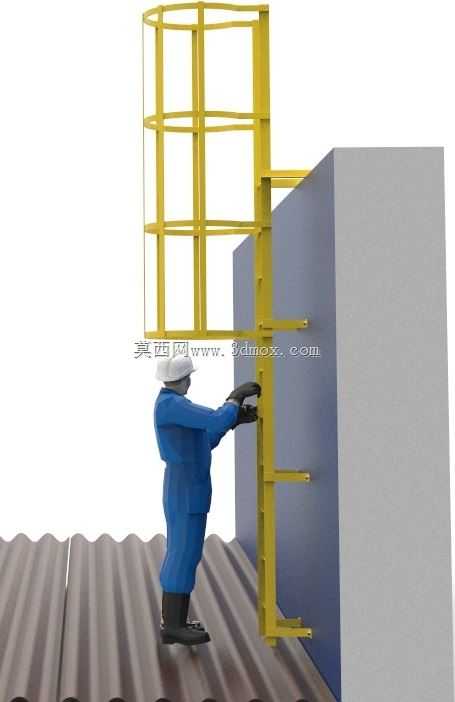

　　降低彩钢瓦连接件松动的风险。在结构强度设计上，整套爬梯的杆件均采用等边角钢制作，主立杆采用L50×5等边角钢，踏步杆采用Φ20圆钢，护笼立杆采用L40×4等边角钢，环形箍采用Φ16圆钢弯折成型，整体可承受不小于1kN的集中荷载，满足单人携带10kg以内工具攀爬的承重要求，所有金属构件表面做除锈后刷黄色防锈漆处理，既起到防腐防锈作用，也通过醒目的安全色提醒周边人员注意登高作业区域。实际使用过程中，这类爬梯多用于屋面风机检修、屋面避雷设施维护、外墙设备巡检等定期作业场景，相比落地式斜梯，侧装直爬梯占用的水平空间更小，适合墙面外侧空间狭窄的安装区域，护笼结构的设置也无需额外搭配安全带挂点即可满足基础高处作业防护要求，降低作业人员的防护装备佩戴复杂度，提升日常巡检的作业效率。建模过程中对爬梯与安装基面的连接节点做了细化还原，包括墙面固定支架的螺栓孔位、护笼与梯身的连接节点、梯顶扶手的延伸段结构，同时搭配了屋面彩钢瓦基面、混凝土墙体以及作业人员模型，直观展示爬梯安装完成后的实际使用状态，方便结构设计人员参考节点做法，也可用于现场安装交底的可视化展示，帮助施工人员快速理解安装位置与空间边界要求。
