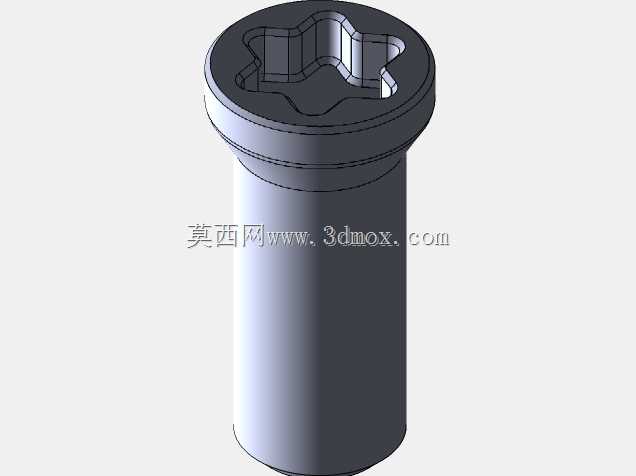

内梅花驱动M3规格圆柱头紧固螺栓

　　在精密工装夹具、小型自动化模组、切削刀具装夹结构的设计场景里，小规格紧固件的选型往往直接决定整套机构的装夹可靠性与长期运行稳定性，这款公称直径3mm、有效螺纹长度8mm的内梅花圆柱头螺栓，正是针对紧凑安装空间下的高可靠性紧固需求开发的结构件。从实际应用场景来看，这类小规格螺栓常被用于数控刀具的刀杆镶块固定、小型传感器的安装基座锁紧、精密治具的定位块压紧，以及3D打印设备、桌面级自动化机构的薄板类零件连接，这类场景普遍存在安装操作空间狭窄、连接部位需要承受反复交变载荷、不允许紧固件头部突出安装面过多干涉周边运动部件的要求，传统一字槽、十字槽螺栓在这类场景下很容易出现槽口打滑、拧入时头部偏斜、多次拆装后槽口磨损无法施力的问题，

　　而内梅花驱动结构的设计，恰好能匹配这类紧凑空间的紧固需求。从功能特性上看，这款螺栓采用圆柱头带法兰边的头部结构，法兰边的存在可以在锁紧时增大与被连接件表面的接触面积，降低被连接件表面的压应力，避免薄板类、软质金属类被连接件在锁紧过程中出现表面压溃、凹陷的问题，同时圆柱头的外圆可以与安装孔的沉台形成小间隙配合，在拧入过程中起到自动导向的作用，避免螺栓拧入时出现螺纹错扣、轴线偏斜的问题。内梅花驱动槽的结构设计，相比其他槽型拥有更多的受力接触面，拧紧时力矩可以均匀分布在槽的各个受力面上，即使施加较大的拧紧力矩，也不容易出现槽口崩裂、驱动工具滑脱的问题，对于需要多次拆装维护的工装夹具、刀具装夹结构来说，这种槽型的耐用度远高于传统槽型，能够有效降低紧固件的更换频率，减少设备维护的配件成本。从设计思路层面拆解，这款螺栓的整体结构完全围绕紧凑空间安装、高可靠性锁紧、适配机加工装夹场景的核心需求展开：杆部采用全螺纹结构，8mm的有效螺纹长度可以适配总厚度在2mm到6mm之间的叠层零件连接，既不会因为螺纹长度过短导致啮合牙数不足、锁紧力不够，也不会因为螺纹过长导致螺栓尾部突出螺母或螺纹孔端面，干涉周边其他零件的运动。头部的高度经过严格控制，在保证内梅花槽足够深度、可以承受额定拧紧力矩的前提下，尽可能压缩头部的轴向高度，使得沉台安装后头部突出安装面的高度控制在1mm以内，完全满足紧凑空间下的安装避让需求。头部与杆部的过渡位置采用小圆弧过渡结构，

　　避免直角过渡带来的应力集中问题，即使在承受一定冲击载荷的连接场景下，也不容易出现头杆结合处断裂的失效问题。从安装边界尺寸来看，这款螺栓的头部外径控制在5.5mm左右，对应的安装沉台直径只需要加工到5.6mm、深度1.2mm即可实现完全沉头安装，不会在安装面形成突出结构；螺纹部分采用标准M3粗牙螺纹，螺距0.5mm，适配所有标准M3螺纹孔、螺母的安装要求，不需要定制特殊规格的配合件；内梅花槽的尺寸适配标准T8梅花扳手，作业人员不需要配备特殊工具即可完成拆装操作，在车间现场的维护便利性上有明显优势。在实际的机加工装夹场景中，这类螺栓常被用于固定可转位刀片的压块，由于切削过程中会持续产生振动，普通槽型的螺栓在长期振动下容易出现松动，

　　而内梅花结构配合合适的拧紧力矩，可以提供足够的锁紧预紧力，配合法兰边的大接触面积，能够有效抵抗切削振动带来的松动趋势，保证刀片装夹的稳定性，避免加工过程中因为刀片移位导致的零件报废、刀具崩损问题。在小型传感器的安装场景中，这款螺栓的小尺寸头部可以适配传感器安装座上的紧凑安装孔位，不会因为头部过大遮挡传感器的感应面，也不会因为头部突出过高影响传感器的检测距离标定。从加工工艺适配性来看，这款螺栓的结构完全适配常规数控车床的车削加工流程，杆部、头部、法兰边可以一次车削成型，内梅花槽可以通过后续的冷镦或者铣削加工完成，适合批量生产，零件的尺寸一致性容易控制，能够满足工业场景下的批量采购、互换使用需求。在结构设计选型时，选用这类螺栓需要注意匹配对应的安装沉台尺寸，保证螺栓头部完全沉入沉台后，法兰边的下端面能够完全贴合被连接件的表面，避免出现局部贴合导致的锁紧力不均问题；同时拧紧力矩需要控制在M3螺栓的额定力矩范围内，避免力矩过大导致螺纹滑牙、头部断裂的问题。对于需要经常拆装的部位，可以配合适当的螺纹防松胶使用，进一步提升长期振动场景下的锁紧可靠性，不需要额外增加防松垫片等附件，进一步节省安装空间。
