50MVA油浸式电力变压器SolidWorks装配模型

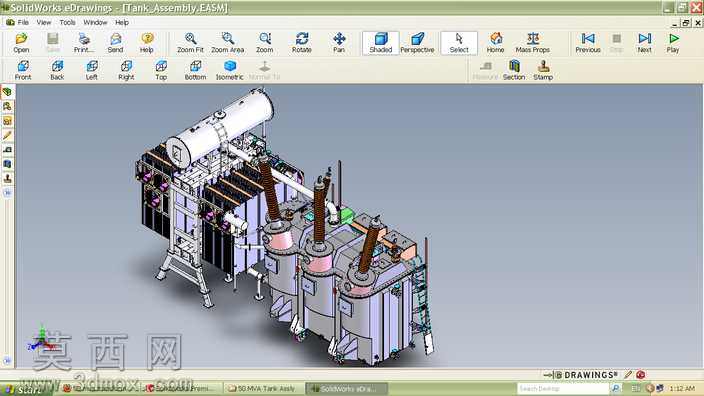

本模型为50MVA大容量油浸式电力变压器的完整装配三维模型，采用SolidWorks软件完成全参数化建模与装配设计，完整还原了该型号电力变压器的全部核心结构与附属部件。建模过程严格遵循电力变压器的实际设计规范与生产制造逻辑，从核心部件到外围附属结构逐一完成参数化构建，保证各部件间的装配关系完全贴合真实产品的装配公差与连接逻辑。模型核心部分完整构建了变压器铁芯、高低压绕组组件，绕组的层间结构、绝缘排布均按照真实大容量变压器的设计方案还原，铁芯的叠片结构、夹件固定结构也做了精细化建模，清晰呈现铁芯的磁路结构与固定方式。油箱部分采用波纹式散热结构设计，建模时还原了油箱的焊接结构、密封法兰结构，同时完整构建了储油柜、油位计、高低压绝缘套管、分接开关、冷却管路、爬梯、接地组件等全部附属部件，各部件的连接位置、安装角度均与真实产品保持一致。在装配过程中，严格按照实际生产的装配流程添加配合约束，保证各运动部件如分接开关调节结构、储油柜呼吸结构的运动逻辑符合真实工作状态，不存在干涉错位问题。模型对各部件的材质表现做了对应区分，金属结构件、绝缘瓷件、密封橡胶件、散热管路等不同材质部件的外观特征均做了对应呈现，能够直观区分不同功能的组件。该模型完整呈现了大容量油浸式电力变压器的整体布局与结构细节，可用于电力设备结构教学、变压器设计方案验证、变电场景三维可视化搭建等场景，能够帮助相关从业者快速理解大型电力变压器的组成结构与装配逻辑，也可作为同类型变压器设计改型的参考基础，减少重复建模的工作量，提升设计效率。
